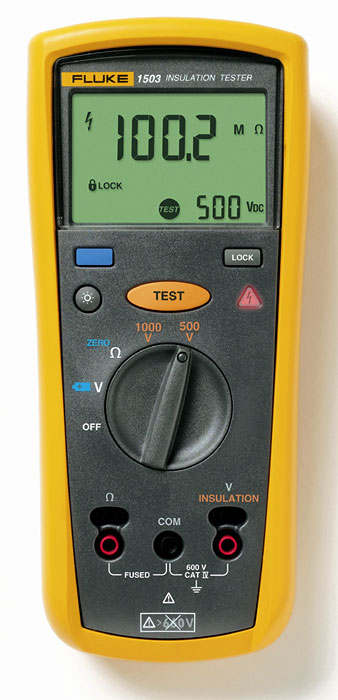

Измеритель сопротивления изоляции Fluke 1503
Цифровой измеритель сопротивления изоляции Fluke 1503 способен использовать несколько тестовых напряжений и разработан для обеспечения высокой надежности и удобства работы в различных областях применений при поиске неисправностей, вводе в эксплуатацию и профилактическом обслуживании оборудования.
Для удобства использования в труднодоступных местах измеритель Fluke 1503 содержит новый датчик для удаленной проверки, который позволяет измерять сопротивления изоляции одной рукой с помощью кнопки на рукоятке датчика. Измеритель Fluke 1503 дает возможность измерения сопротивления до 2000 МОм при 500 или 1000 В. Модель имеет функцию непрерывной проверки (200 мА) для быстрого тестирования цепей.
Измеритель сопротивления изоляции компании Fluke имеет дополнительную защиту пользователя с пределом превышения напряжения в 600 В категории IV и разработан так, чтобы выдерживать кратковременные выбросы напряжения до 8 киловольт. В дополнение к этому измерение сопротивления изоляции отключается, если измерители подключены к цепи, находящейся под напряжением более 30 вольт. Встроена функция автоматического разряда емкостного напряжения после выполнения теста для предотвращения случайного поражения током.
Измеритель параметров изоляции Fluke 1503 является компактным, прочным, надежным и простым в использовании. Используя различные испытательные напряжения, он идеально подходит для поиска неисправностей, пуско-наладочных работ и профилактического обслуживания.
- Диапазон измерений сопротивления изоляции: от 0,1 МОм до 2000 МОм
- Испытательные напряжения сопротивления изоляции: 500 В, 1000 В
- Датчик для дистанционных измерений позволяет проводить периодические измерения или измерения в труднодоступных местах
- Защита от проведения измерений сопротивления изоляции в цепях под напряжением > 30 В для дополнительной защиты пользователя
- Саморазряд емкостного напряжения для дополнительной защиты пользователя
- Напряжение переменного/постоянного тока: от 0,1 В до 600 В
- Ток проверки на целостность: 200 мА
- Сопротивление: от 0,01 Ом до 20 кОм
- Автоотключение для продления времени работы батарей
- Показания прибора отображаются на большом дисплее с подсветкой
- Защита от перегрузок категория IV до 600 В
- В комплект каждого измерителя входят: дистанционный датчик, измерительные провода, датчики и зажимы типа "крокодил"
- Используйте опциональную систему магнитного подвеса Fluke TPAK, позволяющую освободить руки для выполнения другой работы
- Четыре щелочных батареи типа AA (IEC LR6) для проведения не менее 1000 измерений
- Гарантия 1 год
Измерение постоянного и переменного напряжения
| Параметры | Значения |
|---|---|
| Диапазон | 600 В |
| Разрешение | 0.1 В |
| Точность | от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3) |
| Полное входное сопротивление | 3 МОм (номинальное), < 100 пФ |
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): | > 60 дБ при постоянном напряжении 50 или 60 Гц |
| Защита от перегрузки | 600 В, среднеквадратичное или постоянное напряжение |
Измерение сопротивления заземления
| Параметры | Значения |
|---|---|
| Диапазон / разрешение | 20,00 Ом ... 0,01 Ом 200,0 Ом ... 0,1 Ом 2000 Ом ... 1,0 Ом 20,00 кОм ... 0,01 кОм |
| Точность | ± (1,5% + 3) |
| Защита от перегрузки | 2 В, среднеквадратичное или постоянное напряжение |
| Напряжение испытания на обрыв цепи | > 4 В, < 8 В |
| Ток короткого замыкания | > 200 мА |
Характеристики изоляции
| Параметры | Значения |
|---|---|
| Диапазон измерений | 0,01 МОм ... 2000 МОм |
| Испытательные напряжения | 500 В, 1000 В |
| Погрешность испытательных напряжений | + 20%, - 0% |
| Ток короткого замыкания | 1 мА, номинальный |
| Саморазряд | Время разряда < 0,5 секунд для C = 1 мкФ или менее |
| Индикатор напряжения в цепи | Запрещает измерение, если напряжение на зажимах > 30 В |
| Максимальная емкостная нагрузка | Работает с нагрузкой до 1 мкФ |
| Точность измерений: | 50 В: ±(3% + 5) 100 В: ±(3% + 5) 250 В: ±(1,5% + 5) 500 В: ±(1,5% + 5) 1000 В: ±(1,5% + 5) до 2 ГОм, ±(10% + 3) свыше 2 ГОм |
Общие характеристики
| Параметры | Значения |
|---|---|
| Максимальное напряжение на любом из контактов | 600 В, переменное среднеквадратичное или постоянное напряжение |
| Температура хранения | -40° C ... 60° C |
| Рабочая температура | -20° C ... 55° C |
| Температурный коэффициент | 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C |
| Относительная влажность | от 0% до 95% при t = 10° C ... 30° C >от 0% до 75% при t = 30° C ... 40° C от 0% до 40% при t = 40° C ... 55° C< |
| Вибрация | Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2 |
| Удары | Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол) |
| Электромагнитная совместимость | В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997) |
| Безопасность | Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В |
| Сертификация | CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание |
| Питание | Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Время работы батареи при проверке изоляции: | Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| Время работы батареи при измерении сопротивления: | Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы. |
| Размер (В х Ш х Д) | 5,0 см x 10,0 см x 20,3 см |
| Вес | 550 г |
| Степень защиты | IP40 |
| Высота над уровнем моря | Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В Хранение: 12,000 м |
| Принадлежности, входящие в комплект поставки: | Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений |
В комплект поставки измерителя сопротивления изоляции Fluke 1503 входит:
- Измеритель сопротивления изоляции (соответствующей модели)
- Дистанционный щуп
- Измерительные провода
- Набор тестовых щупов
- Зажим типа "крокодил"
- Футляр
- Руководство пользователя
