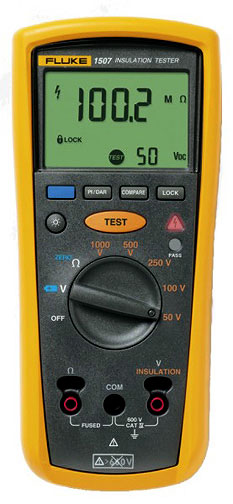

Измеритель сопротивления изоляции Fluke 1507


Измеритель сопротивления изоляции Fluke 1507

Цифровой измеритель сопротивления изоляции Fluke 1507 способен использовать несколько тестовых напряжений и разработан для обеспечения высокой надежности и удобства работы в различных областях применений при поиске неисправностей, вводе в эксплуатацию и профилактическом обслуживании оборудования.

Дополнительно модель Fluke 1507 предоставляет возможность автоматического расчета индекса поляризации и коэффициента поглощения в диэлектрике "одним нажатием кнопки", а также функцию сравнения (тест пройден или сбой) для облегчения регулярных проверок. Для удобства использования в труднодоступных местах измеритель Fluke 1507 содержит новый датчик для удаленной проверки, который позволяет измерять сопротивления изоляции одной рукой с помощью кнопки на рукоятке датчика. Измеритель дает возможность измерения сопротивления изоляции до 10 ГОм с пятью выходными напряжениями в диапазоне от 50 В до 1000 В. Модель имеет функцию непрерывной проверки (200 мА) для быстрого тестирования цепей.

Измеритель сопротивления изоляции компании Fluke имеет дополнительную защиту пользователя с пределом превышения напряжения в 600 В категории IV и разработан так, чтобы выдерживать кратковременные выбросы напряжения до 8 киловольт. В дополнение к этому измерение сопротивления изоляции отключается, если измерители подключены к цепи, находящейся под напряжением более 30 вольт. Встроена функция автоматического разряда емкостного напряжения после выполнения теста для предотвращения случайного поражения током.

Измеритель параметров изоляции Fluke 1507 является компактным, прочным, надежным и простым в использовании. Используя различные испытательные напряжения, он идеально подходит для поиска неисправностей, пуско-наладочных работ и профилактического обслуживания.

  • Диапазон измерений сопротивления изоляции: от 0,01 МОм до 10 ГОм
  • Испытательные напряжения сопротивления изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В
  • Удобная функция автоматического вычисления показателя поляризации и коэффициента диэлектрических потерь
  • Функции сравнения "норма/неисправность" для серийных измерений
  • Датчик для дистанционных измерений позволяет проводить периодические измерения или измерения в труднодоступных местах
  • Защита от проведения измерений сопротивления изоляции в цепях под напряжением > 30 В для дополнительной защиты пользователя
  • Саморазряд емкостного напряжения для дополнительной защиты пользователя
  • Напряжение переменного/постоянного тока: от 0,1 В до 600 В
  • Ток проверки на целостность: 200 мА
  • Сопротивление: от 0,01 Ом до 20 кОм
  • Автоотключение для продления времени работы батарей
  • Показания прибора отображаются на большом дисплее с подсветкой
  • Защита от перегрузок категория IV до 600 В
  • В комплект каждого измерителя входят: дистанционный датчик, измерительные провода, датчики и зажимы типа "крокодил"
  • Используйте опциональную систему магнитного подвеса Fluke TPAK, позволяющую освободить руки для выполнения другой работы
  • Четыре щелочных батареи типа AA (IEC LR6) для проведения не менее 1000 измерений
  • Гарантия Fluke 1507 - 1 год

Измерение постоянного и переменного напряжения

Параметры Значения
Диапазон 600 В
Разрешение 0.1 В
Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3)
Полное входное сопротивление 3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): > 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки 600 В, среднеквадратичное или постоянное напряжение

Измерение сопротивления заземления

Параметры Значения
Диапазон / разрешение 20,00 Ом ... 0,01 Ом
200,0 Ом ... 0,1 Ом
2000 Ом ... 1,0 Ом
20,00 кОм ... 0,01 кОм
Точность ± (1,5% + 3)
Защита от перегрузки 2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи > 4 В, < 8 В
Ток короткого замыкания > 200 мА

Характеристики изоляции

Параметры Значения
Диапазон измерений 0,01 МОм ... 10 ГОм
Испытательные напряжения 50 В, 100 В, 250 В, 500 В, 1000 В
Погрешность испытательных напряжений + 20%, - 0%
Ток короткого замыкания 1 мА, номинальный
Саморазряд Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка Работает с нагрузкой до 1 мкФ
Точность измерений: 50 В: ±(3% + 5)
100 В: ±(3% + 5)
250 В: ±(1,5% + 5)
500 В: ±(1,5% + 5)
1000 В: ±(1,5% + 5) до 2 ГОм, ±(10% + 3) свыше 2 ГОм

Общие характеристики

Параметры Значения
Максимальное напряжение на любом из контактов 600 В, переменное среднеквадратичное или постоянное напряжение
Температура хранения -40° C ... 60° C
Рабочая температура -20° C ... 55° C
Температурный коэффициент 0,05 x (указанная погрешность)/1° C
для температур < 18° C или > 28° C
Относительная влажность от 0% до 95% при t = 10° C ... 30° C
>от 0% до 75% при t = 30° C ... 40° C
от 0% до 40% при t = 40° C ... 55° C<
Вибрация Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В
Сертификация CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Питание Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи при проверке изоляции: Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
Время работы батареи при измерении сопротивления: Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер (В х Ш х Д) 5,0 см x 10,0 см x 20,3 см
Вес 550 г
Степень защиты IP40
Высота над уровнем моря Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В
Хранение: 12,000 м
Принадлежности, входящие в комплект поставки: Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений

В комплект поставки измерителя сопротивления изоляции Fluke 1507 входит:

  • Измеритель сопротивления изоляции (соответствующей модели)
  • Дистанционный щуп
  • Измерительные провода
  • Набор тестовых щупов
  • Зажим типа "крокодил"
  • Футляр
  • Руководство пользователя
Производитель измерителя сопротивления изоляции Fluke 1507 - компания Fluke Corporation (США)
