Fluke 1621

Измеритель сопротивления заземления

Измеритель сопротивления заземления Fluke 1621

цена Fluke 1621

Fluke 1621. Измеритель сопротивления заземления


Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления, Fluke 1621 - это «первая линия обороны» в проверке надежности заземления. В приборе применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях.
Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, измеритель сопротивления заземления Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.
Измерение сопротивления заземления необходимо для обеспечения безопасной работы энергоустановок и уменьшения проблем с качеством электроэнергии. Fluke 1621 имеет малый вес (всего 0,85 кг), что делает его идеальным для проверки систем молниезащиты и периодических проверок при профилактическом обслуживании оборудования.
В измерителе сопротивления заземления Fluke 1621 предусмотрено автоматическое определение напряжения шумов, что повышает точность измерений и включает предупредительный сигнал при превышении заданного предельного значения, устанавливаемого пользователем.

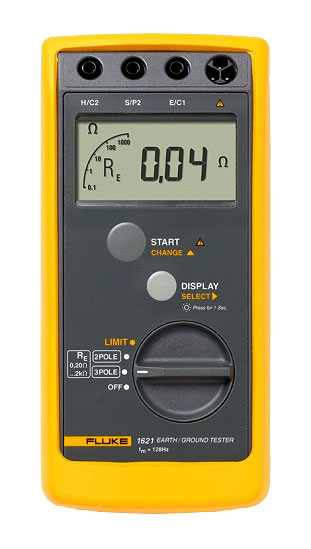

Fluke 1621

Измеритель сопротивления заземления Fluke 1621


Технические характеристики Fluke 1621

Общие характеристики
Измерительные функции Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех
Основная погрешность Относится к стандартной температуре и гарантируется в течение одного года
Частота измерений 2 измерения в секунду
Батарея Одна щелочная батарея 9 В (LR61)
Состояние заряда батареи Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT
Напряжение
Между гнездами H/C2 и E/C1: Veff, не более 250 В (действующее значение)
Между гнездами S/P2 и E/C1: Veff, не более 250 В
Климатический класс VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87)
Температурные характеристики
 Рабочая: От -10 °C до +50 °C
 Для измерений: От 0 °C до +35 °C
 Для хранения: От -20 °C до +60 °C
 Стандартная: +23 °C ± 2 °C
Температурный коэффициент ± 0,1 % полной шкалы на 1 градус Кельвина
Безопасность IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2
Размеры 113 мм x 54 мм x 216 мм, в чехле
Вес 850 г, со стандартным комплектом принадлежностей, объем - приблизительно 600 см3
Примечание: В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи.
Примечание: Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента.


Электрические характеристики
Максимальные отклонения:
Влияющий фактор E1 Положение
E1 Отклонение 0%
Влияющий фактор E2 Напряжение питания
E2 Отклонение 0%
Влияющий фактор E3 Температура E3
E3 Отклонение 2,3 %
Влияющий фактор E4 Последовательное напряжение помехи (20 В)
E4 Отклонение 0,6 %
Влияющий фактор E5 Сопротивление щупа и дополнительного щупа
E5 Отклонение 100%
Испытательные напряжения 3,7 кВ
Степень защиты IP 40; IEC/EN 60529
Электромагнитная совместимость Излучение: IEC/EN 61326 класс B
Помехоустойчивость: IEC/EN 61326 Дополнение C
измерение сопротивления RE
Метод измерения Измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5
Напряжение в разомкнутой цепи 23 - 24 В переменного тока
Ток короткого замыкания > 50 мА переменного тока
Частота измерения 128 Гц
Допустимая величина перегрузки 250 В (действующее значение)
Время измерения 8 секунд (среднее время после нажатия кнопки ПУСК)
Ограничение входа Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы)
Автоматическое переключение разрешения
RH < 7 кОм
Разрешение 0,01 Ом
RH < 50 кОм
Разрешение 0,1 Ом
RH > 50 кОм
Разрешение 1 Ом
Напряжение помех (постоянная и переменная составляющие)
Vmax 30 В (действующее значение)
Подавление синфазного сигнала > 80 дБ при частоте 50 Гц и 60 Гц
Ri 680 кОм
Неопределенность измерения < 10 % для чистых сигналов постоянного или переменного тока


Диапазон измерения
0,15 Ом - 20 Ом
Разрешение 0,01 Ом
Диапазон дисплея 0 Ом - 19,99 Ом
200 Ом
Разрешение 0,01 Ом
Диапазон дисплея 20 Ом - 199,9 Ом
2 кОм
Разрешение 0,01 Ом
Диапазон дисплея 200 Ом - 1999 Ом
Основная неопределенность ± (6 % измеренного значения + 5D)
Рабочая неопределенность - согласно IEC 61557 ± (18 % измеренного значения + 5D)
Примечания: [ 1] Относится ко всем отклонениям, возникшим в результате воздействия факторов влияния E1-E5.
Мигает, если отклонение E4 из-за высокого сопротивления щупа или дополнительного щупа выше установленного предела.
Измеренные значения выходят за пределы указанной рабочей неопределенности.



Fluke 1621. Комплектность.

В комплект измерителя сопротивления заземления входят следующие принадлежности:
- Два измерительных провода с зажимами типа "крокодил", длина 2 м
- Батарея, щелочная 9 В (LR61)
- Защитный чехол, желтый
- Компакт-диск


Сайт производителя Fluke 1621
