Измеритель сопротивления заземления Fluke 1623
Измеритель сопротивления заземления Fluke 1623 позволяет измерить сопротивление заземления с помощью классического теста падения напряжения и обеспечивает тестирование ускоренными методами "Выборочный" и "Безэлектродный".
Технические характеристики Fluke 1623:
Диапазоны сопротивлений от 0 до 20 кОмПогрешность измерения ± 5%
Напряжение тестирования 48 В
Ток короткого замыкания более 50 мА
Схема измерения с помощью одной кнопки
Трех- и четырехполюсное измерение сопротивления заземления
Четырехполюсное измерение сопротивления грунта
Двухполюсное измерение сопротивления на переменном токе
Выборочное тестирование без отсоединения заземляющего
проводника (1 зажим)
Безэлектродное тестирование контура заземления (2 зажима)
Частота измерения 128 Гц
Тип элемента питания 6 щелочных батарей типа AA
Размеры, мм 110x180x240
Вес 1,1 кг (с элементами питания)
Измеритель сопротивления заземления Fluke 1623
Комплектность Fluke 1623
Стандартный комплект:
- Измеритель Fluke 1623
- 2 измерительных щупа
- Батареи
- Руководство пользователя

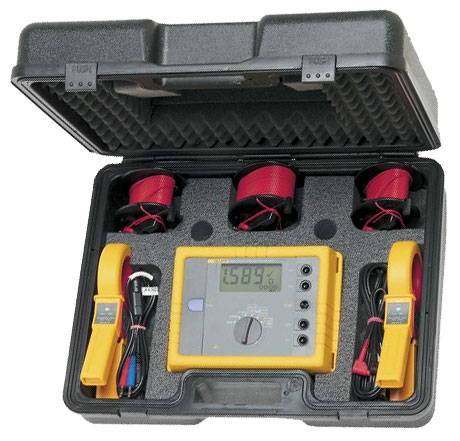

Комплект поставки kit:
- Измеритель Fluke 1623
- 2 измерительных щупа
- 4 заземляющих электрода
- 3 катушки с проводами (2-25 м, 1-50 м)
- 2 клещей (одни индуцирующие, одни измеряющие)
- Батареи
- Руководство пользователя
- Прочный футляр для переноски
Производитель - компания Fluke Corporation (США)
Характеристики
| RA Трехполюсное измерение сопротивления заземления (IEC 1557-5) | |
|---|---|
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5) | |
|---|---|
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей | |
|---|---|
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей | |
|---|---|
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Безэлектродное измерение контура заземления | |
|---|---|
| Измерение напряжения | Vm = 48 В переменного тока |
| Измерение частоты | 128 Гц (125 Гц по заявке) |
| Ток помех (I ext) |
Максимум I ext = 10 A (перем.тока) (RA < 20 Ом) Максимум I ext = 2 A (перем.тока) (RA < 20 Ом) |
| Разрешение | 0,001 Ом до 0,1 Ом |
| Диапазон измерения | 0,001 Ом до 199,9 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Требования к окружающей среде | |
|---|---|
| Рабочая температура | от -10°C до +50°C |
| Рабочая температура | от 0°C до +35°C |
| Допустимая температура | от -18°C до +28°C |
| Температура хранения | от -20°C до +60°C |
| Климатический класс | C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH |
| Степень защиты | IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529 |
| Механические и общие характеристики | |
|---|---|
| Дисплей | 1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка |
| Размер | 133 мм x 187 мм x 250 мм |
| Вес | 1,1 кг (включая батареи) |
| Гарантия | Два года |
| Время работы батареи | Стандартно > 3000 измерений |
