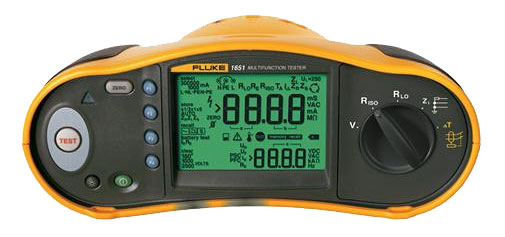

Многофункциональный тестер электроустановок Fluke 1651
Многофункциональный тестер электроустановок Fluke 1651 выполняtт проверку безопасности электрических установок в жилых, коммерческих и промышленных помещениях. Они дают возможность убедиться в безопасности и правильной установке стационарной электропроводки в соответствии с требованиями IEC 60364, HD 384 и соответствующих местных стандартов.
Уникальный эргономичный дизайн, легкий вес и удобный шейный ремешок для освобождения рук, превращают работу с многофункциональным тестером Fluke 1650 в удовольствие.
Простые органы управления и большой дисплей с очень широким углом обзора делают тестер FLUKE 1651 более простыми и безопасными в использовании.
Основные особенности :
Двойной дисплей - одновременное отображение напряжения и частоты
Тестирование сопротивления изоляции проводников под током до 1000 В, функция авторазрядки
Тестирование целостности проводников под током, защитных заземлений с разрешением до 0,01 ОМ
Измерение полного сопротивления контура заземления или полного сопротивления линии, функция автообнуления
Измерение ожидаемого тока короткого замыкания между проводниками фаза/нейтраль и фаза/заземление с разрешением 1 А
Тестирование широкого спектра УЗО
Тестирование с дополнительными заземляющими проводниками
Выбираемый пользователем уровень безопасного контактного напряжения 50 В или 25 В
Допустимый диапазон температур при работе : от -10°C до 40°C
Размер и количество батарей : типоразмер- AA, 6 шт. В комплект поставки входят алкалиновые батареи, могут заменяться аккумуляторными батареями типа NiCD или NiMH с номинальным напряжением 1,2 В.
Габариты прибора (ДхШх В), см : 10x25x12,5
Вес (с батареями) : 1,17 кг
Характеристики
| Параметры | Значения |
|---|---|
| Измерение напряжения переменного тока |
Диапазон : 500 В Разрешение : 0,1 В Точность : (50 - 60 Гц) 0.8% + 3 Входное полное сопротивление : 3,3 МВт Защита от перегрузки : 660 В (среднеквадратичное значение) |
| Прозвонка |
Диапазон (авто выбор
диапазона): 20 Ом, 200 Ом, 2000 Ом Разрешение: 0,01 Ом, 0,1 Ом, 1 Ом Тестовый ток: > 200 мА Напряжение в разомкнутой цепи: > 4 В Точность: ± (1,5%+3 знака) |
| Измерение сопротивления изоляции |
Тестовое напряжение: 500
... 1000 В Точность установки тестового напряжения : + 10% , -0% при номинальном токе тестирования Тестовое напряжение: 50 В Тестовый ток: 1 мА при 50 КОм Сопротивление изоляции: 10 КОм ... 50 МОм Разрешение: 0,01 МОм Точность: ± (3% + 3 знака) Тестовое напряжение: 100 В Тестовый ток: 1 мА при 100 КОм Сопротивление изоляции: 100 КОм ... 20 МОм Разрешение: 0,01 МОм Точность: ± (3% + 3 знака) Сопротивление изоляции: 20 МОм ... 100 МОм Разрешение: 0,1 МW Точность: ± (3% + 3 знака) Тестовое напряжение: 250 В Тестовый ток: 1 мА при 250 КОм Сопротивление изоляции: 100 КОм ... 200 МОм Разрешение: 0,1 МОм Точность: ± (1,5% + 3 знака) Тестовое напряжение: 500 В Тестовый ток: 1 мА при 500 КОм Сопротивление изоляции: 100 КОм ... 200 МОм Разрешение: 0,1 МОм Точность: ± (1,5% + 3 знака) Сопротивление изоляции: 200 МОм ... 500 МОм Разрешение: 1 МОм Точность: 10% Тестовое напряжение: 1000 В Тестовый ток: 1 мА при 1 МОм Сопротивление изоляции: 100 КОм ... 200 МОм Разрешение: 0,1 МОм Точность: ± (1,5% + 3 знака) Сопротивление изоляции: 200 МОм ... 500 МОм Разрешение: 1 МОм Точность: 10% Авторазрядка : Постоянное время разрядки, 0,5 секунды для C = 1 мкФ или менее. Обнаружение контура под током : Запрещает тест, если напряжение на зажимах > 30 В до начала тестирования Максимальная емкостная нагрузка: Работает с нагрузкой 5 мкФ |
| Измерение полного сопротивления контура |
Диапазон: 100 - 500 В
переменного тока (50/60 Гц) Входные разъемы: Программная клавиатура Полное сопротивление контура: Фаза - земля Полное сопротивление линии: Фаза - нейтраль Ограничение на последовательные тесты: Автоматическое отключение на 10 секунд для охлаждения после 50 последовательных тестов (как правило) Диапазон: 20 Ом Разрешение: 0,01 Ом Точность: ± (3% +10 знаков) Диапазон: 200 Ом Разрешение: 0,1 Ом Точность: ± (3% +10 знаков) Диапазон: 2000 Ом Разрешение: 1 Ом Точность: ± (3% +10 знаков) |
| Измерение тока короткого замыкания фазы на землю (PFC)/фазы на нейтраль (PSC) |
Вычисление: Ток, который может течь, если фазовый провод замкнет на провод защитного заземления/ нейтраль, равен сетевому напряжению, деленному на сопротивление контура заземления (L-PE)/ сопротивление линии (L-N). Диапазон: 0 - 10 КА Разрешение (Ik < 1000 А): 1 А Разрешение (Ik >= 1000 А): 0,1 КА Точность: Определяется точностью измерений сопротивления контура и сетевого напряжения. |
| Тестирование УЗО | AC, G, S |
| Типы УЗО** | G - Общий, без задержки S - Задержка по времени A - Отклик на импульсный сигнал Переменный ток - Отклик на переменный ток |
|
Измерение времени
срабатывания (ΔT) - Fluke 1651 |
Значения тестового тока:
10, 30, 100, 300, 500, 1000 мА Коэффициент: x 1 Точность установки тока: +10% - 0% Макс. время тестирования (Тип УЗО 2G): 310 мс Макс. время тестирования (Тип УЗО 2S): 510 мс |
