Регистраторы качества электроэнергии для трехфазной сети Fluke 1743, Fluke 1744, Fluke 1745
Обеспечивают быстроту оценки качества электроэнергии и проведения соответствующих долгосрочных исследований
Компактные, прочные и надежные регистраторы качества электроэнергии
серии Fluke 1740 трехфазного исполнения являются приборами первой необходимости для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах.
Обеспечивая возможность одновременной регистрации до 500 параметров в течение 85 дней, а также фиксирования событий, приборы серии Fluke 1740 помогают выявлять перемежающиеся сбои и другие проблемы с качеством электроэнергии, трудно выявляемые без этих приборов. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

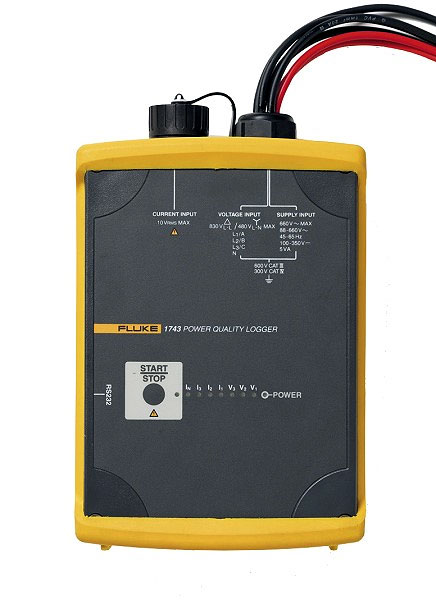

Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD). Возможность выбора однофазных или трехфазных моделей.

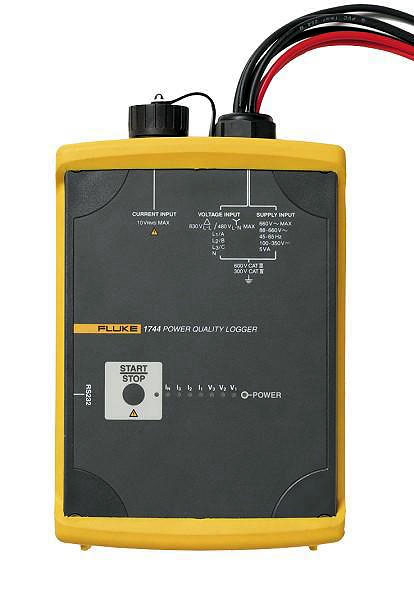

Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.

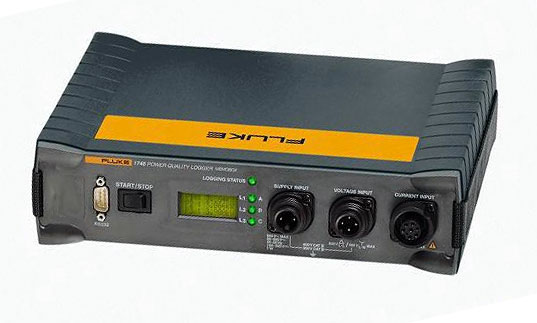

Fluke 1745: Регистратор качества электроэнергии усовершенствованной конструкции со степенью защиты IP50 обладает теми же функциями, что и Fluke 1744, а также снабжен ЖК дисплеем, обеспечивающим показ в режиме реального времени, и источником бесперебойного питания UPS на 5 часов работы.
• Принцип ”Включай и работай“:установка прибора занимает считанные минуты. При этом опознавание и подача
электропитания на датчик тока осуществляется в автоматическом режиме
• Легкость установки в распределительных шкафах: компактность корпуса, обеспечивающего полную изоляцию
прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в
непосредственной близости к линиям электропитания, находящимся под напряжением
• Долговременный мониторинг электроэнергии: возможность беспрерывной загрузки данных во время процесса записи
• Повышенная точность измерений напряжения: точность измерения напряжения в соответствии с классом А
стандарта IEC61000-4-30 (0,1%)
• Быстрота процесса оценки качества электроэнергии: оценка качества электроэнергии в соответствии со
стандартом EN50160 с составлением статистического обзора.
Характеристики
| Fluke 1745 | Fluke 1744 | Fluke 1743 | |
|---|---|---|---|
| Измерение основных параметров электропитания: напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения (кратковременное понижение, повышение и исчезновение напряжения), а также суммарных гармонических искажений. | + | + | + |
| Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса, частоты и управляющих сигналов сети | + | + | |
| Устойчивость к воздействию пыли и воды | IP 50 | IP 65, водонепроницаемое исполнение | |
| Экран | Светодиодный + жидкокристаллический |
Светодиодный | Светодиодный |
| Память | 8 МБ | 8 МБ | 8 МБ |
| Продолжительность работы от источника бесперебойного питания | > 5 часов | ||
| EN 50160 | + | + | + |
| Электропитание | 88 - 660 В переменного тока | ||
| Безопасность | в соответствии со стандартом IEC/EN 61010-1, 600 В - категория III, 300 В - категория IV, степень загрязнения окружающей среды - 2, двойная изоляция | ||
| Корпус | полная изоляция корпуса и принадлежностей | ||
| Рабочая температура | от 0 °C до 35°C | ||
| Интерфейс | RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь | ||
| Размеры (высота х ширина х длина) | Fluke 1745: 282 мм x 216 мм x 74 мм; Fluke 1743/44: 170 мм x 125 мм x 55 мм |
||
| Вес | Fluke 1745 – приблизительно 3 кг; Fluke 1743/44 – приблизительно 2 кг |
||
| Гарантия | 2 года | ||
| Принадлежности, входящие в комплект поставки Fluke 1743, Fluke 1744, Fluke 1745 | |||
| 4 гибких щупа для измерения тока 15/150/1500/3000 A с кабелем длиной 2 м, компакт-диск с программным обеспечением PQ Log, кабель интерфейса RS232 и адаптер RS232-US, 4 черных зажима типа "дельфин", диагностические выводы для измерения напряжений и электропитания, комплект цветовой локализации, сумка для переноски, сертификат проверки с результатами измерений, печатное руководство пользователя на английском языке, компакт-диск с многоязычным руководством пользователя. Модели Basic: без токовых клещей |
|||
