Портативный цифровой осциллограф Fluke 190-062

Fluke 190-062

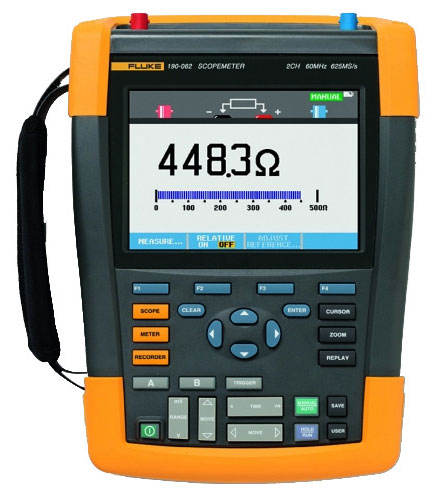

Портативный осциллограф Fluke 190-062

Fluke 190 – это портативный осциллограф, по техническим характеристикам сравнимый с высококачественными настольными инструментами. Прибор отлично подходит для специалистов, которым необходимы мощные портативные осциллографы, питающиеся от батареек.

Осциллограф Fluke 190-062 поможет справиться с задачами комплексного анализа работы любого промышленного электронного оборудования. Его суммарный функционал аналогичен комплексу мультиметра профессионального уровня, регистратора с объемом памяти, достаточным для непрерывной записи осциллограмм и других сопутствующих показателей в течение 2 суток, а также многоцелевого высокоточного осциллографа, обладающего широким спектром функций.

Модель Fluke 190-062 способна работать в частотном диапазоне до 200 Мгц, что допускает использование ее при обслуживании всех видов оборудования, включая сложные электронно-вычислительные устройства. С помощью Fluke 190-062 можно тестировать и настраивать, в том числе, и контрольно - управляющие модули, а также видео- и телеметрическую многоканальную аппаратуру, СКУД и т.д. 2 параллельных входа позволяют отслеживать зависимость параметров выходных импульсов от возбуждающего сигнала по каждому электронному блоку, анализируя, таким образом, соответствие фактических передаточных функций заданным.

Осциллограф Fluke 190-062 может подключаться к ПК, что дает возможность использовать не только программные технологии обработки информации, но и практически неограниченно увеличивать объем памяти. Система автоматической настройки запуска, широкий спектр дополнительных регулировок развертки, цифровая функция варьирования времени послесвечения, а также проведение всех измерений за единственное подключение делает возможности Fluke 190-062 исчерпывающими для тестирования электронного оборудования на производствах любого вида и уровня сложности.

Характерные особенности Fluke 190-062:

  • Гарантированное обнаружение и точность диагностики "летучих" дефектов даже при однократном их проявлении;
  • Расширенные возможности для работы с шаговыми и линейными электроприводами;
  • Использование в качестве источника питания батарей NiMH, обеспечивающих 4 часа беспрерывной работы;
  • Соответствие прибора нормативным требованиям 1000 V САТ II и 600 V CAT III в части электробезопасности.
Производитель осциллографа Fluke 190-062 - компания Fluke Corporation (США)
FLUKE

Характеристики

Параметры Значения
Частотный диапазон 60 МГц
Количество каналов 60 МГц: 2 канала
Скорость выборки реального времени 625 Мвыб/с
Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Диапазон временной шкалы 10 нс — 2 мин/дел
Чувствительность входов 2 мВ — 100 В/дел
Режимы синхронизации Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов 8 нс
Измерения осциллограмм
Курсор 7
Автоматические 30
Максимальная длина записи
Режим ScopeRecord 30 000 точек
Режим осциллографа 10 000 точек на входной канал
Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение 5 000 отсчетов
Режимы измерений Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
Память 190-XX2, 2 каналов
Экран + настройки 30
Запись 10
Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C (без аккумулятора)
Температура хранения от –20 до 60 °C
Рабочая высота До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер 270 x 190 x 70 мм
Масса 2,2 кг
Гарантия 3 года на прибор, 1 год на аксессуары
