Цифровой осциллограф Fluke 190-102

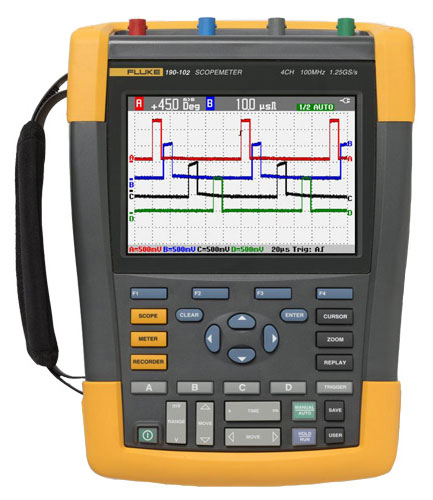

Осциллограф Fluke 190-102


Осциллограф Fluke 190-102

Fluke 190-102 представляет собой комплексный многоцелевой осциллограф с возможностью безбумажной регистрации цифровых данных и осциллограмм. Контроль параметров постоянного и переменного тока - напряжения, силы, частоты, а также определение величин активного, индуктивного и емкостного сопротивления выполняется с помощью мультиметра. В его функционал дополнительно входит тестирование диодов, прозвонка цепей на правильность сборки и "на обрыв", а также диагностика обмоточных изделий: двигателей, трансформаторов, сельсинов и т.д. Посредством специальной опции – термодатчика, может измеряться и температура.

Значительный частотный диапазон Fluke 190-102 в сочетании с двумя параллельными каналами позволяет работать даже с самыми сложными видами электронного оборудования, включая специализированные производственные вычислители, различные схемы общеинженерного назначения, а также контрольно-управляющие модули сервоприводов и станков с ЧПУ. Доступна работа как с однофазными, так и с трехфазными цепями.

Осциллограф Fluke 190-102 может использоваться без заземления, при этом единственное присоединение прибора позволяет выполнить комплексное тестирование всех элементов исследуемого электронного блока в режиме "подключайся и смотри". Одновременный синхронный анализ входного и выходного сигнала по отдельным модулям позволяет выявить отклонения передаточных функций и установить их причину в режиме реального времени.

С целью детального исследования и оптимизации работы сложной электроники Fluke 190-102 может осуществлять полнофункциональный контроль в течение 48 часов и выборочный - до 22 суток. При подключении прибора к ПК этот срок может быть увеличен и ограничивается только объемом памяти компьютера. Автономность прибора по емкости аккумулятора составляет 4 ч, а при наличии батареи ВР291- и до 7 ч.

Производитель цифрового осциллографа Fluke 190-102 - компания Fluke Corporation (США)
FLUKE

Характеристики

Параметры Значения
Частотный диапазон 100 МГц
Количество каналов 100 МГц: 2 канала
Скорость выборки реального времени 1,25 Гвыб/с
Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Диапазон временной шкалы 5 нс — 2 мин/дел
Чувствительность входов 2 мВ — 100 В/дел
Режимы синхронизации Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов 8 нс
Измерения осциллограмм
Курсор 7
Автоматические 30
Максимальная длина записи
Режим ScopeRecord 30 000 точек
Режим осциллографа 10 000 точек на входной канал
Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение 5 000 отсчетов
Режимы измерений Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
Память 190-XX2, 2 каналов
Экран + настройки 30
Запись 10
Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C(без аккумулятора)
Температура хранения от –20 до 60 °C
Рабочая высота До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер 270 x 190 x 70 мм
Масса 2,2 кг
Гарантия 3 года на прибор, 1 год на аксессуары
