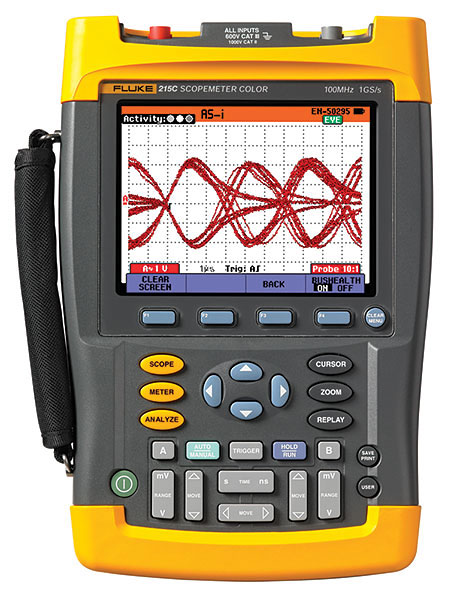

Портативный осциллограф-мультиметр Fluke 215C

Прибор Fluke 215C является инструментом, который действительно необходим для технических специалистов, имеющих дело с промышленными шинами передачи данных и сетями, а так же обычными электронными приборами. С помощью данного прибора можно проверить целостность электрической цепи шины и сети, быстро и легко получить нужные ответы, выполнив "проверку на физическом уровне".
Основанный на моделях осциллографов-мультиметров серии 190C с цветным экраном и частотой 200 МГц или 100 МГц, этот прибор выполняет все функции предыдущих моделей серии 190С, и основным их достоинством являются функция проверки состояния шин в промышленных системах.

Проверка состояния промышленных шин передачи данных (Bus Health Test)

С помощью функции Bus Health Test проводится анализ электрических сигналов в промышленной шине или вычислительной сети с выдачей готовой аттестационной оценки "В пределах нормы", "На границе нормы", "За пределами нормы" для каждого соответствующего параметра проводимого измерения. Измеренные значения сравниваются со стандартными величинами выбранного типа шины, кроме того можно назначить собственные эталонные значения с иными пределами допусков.

Поддерживаются все основные типы шин передачи данных

Осциллограф-мультиметр Fluke 215C позволяет проводить проверки не только одного-двух типов шин, а всего доступного ассортимента промышленных шин. С помощью одного прибора можно тестировать как шины типа AS-i и CAN с относительно низкой скоростью передачи данных, так и высокоскоростные шины типа Ethernet 100Base-T. Несложная структура меню предусматривает выбор основных типов шин, а там где это необходимо, в целях облегчения поиска, в подменю внесены дополнительные типы шин. Тестируемые параметры и эталонные значения располагаются в соответствии с выбранным порядком.

Увеличенный цветной дисплей

Увеличенный цветной дисплей Fluke 215C отображает отдельные параметры с оценкой, действующее измеренное значение, записи минимальных и максимальных значений во времени, а также эталонные значения, используемые для проверки. Набор параметров меняется в зависимости от типа шины и может включать в себя напряжение смещения, минимальные и максимальные уровни сигнала, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания, "дрожание" фазы, длительность импульса, скорость передачи данных и многое другое. Индикаторы активности шины информируют пользователя прибора о текущей передаче данных; их мигание прекращается во время приостановки связи.

Подсоединение прибора для проведения проверки

На дисплей увеличенного размера выводится также информация о схеме подключения проводников для каждого типа шины, что дает пользователю удобное руководство по выполнению подключения для проведения проверки. В комплект прибора Fluke 215C входит набор съемных адаптеров, предназначенных для получения доступа ко всем видам проводников и контактов в широко используемых стандартных разъемов, таких как M12, DB-9 и RJ-45.

Режим глазковой диаграммы

Fluke 215C приспособлен для проведения оценки качества сигнала во время его прохождения по сети, при этом отсутствует необходимость обращать внимание на содержание данных. Прибор обнаруживает ошибки, например ненадежные кабельные соединения, неисправные контакты, неправильное заземление и отсутствующие или излишние концевые кабельные муфты. В режиме отображения глазковой диаграммы (Eye-pattern), на дисплее появляется осциллограмма последовательных прохождений сигнала, наглядно представляющая общее качество сигнала, уровни шумов и "дрожание" фазы, с использованием пользовательских настроек функции послесвечения экрана.

"Плавающие" независимо изолированные входные каналы

Благодаря независимо изолированным входным каналам и "плавающим" входам, осциллограф-мультиметр может снимать истинные "плавающие" дифференциальные значения измеренных сигналов из сбалансированных двухпроводных систем RS-485 и CAN, эффективно подавляя синфазные помехи и искажения. Один канал можно подключить для измерения напряжения между двумя сигнальными проводниками, и одновременно, другой канал независимо подключить через заземление для измерения напряжения синфазного сигнала. Таким образом, у пользователя появляется возможность измерения сигналов, проходящих через скрученные проводники шины 100Base-T Ethernet.

  • Два входа - полоса частот 100 или 200 МГц
  • До 2,5 ГС/с - снятие измерений в реальном времени на вход.
  • Автоматическая синхронизация измерений - функция Connect -and-View™, полный набор ручных режимов синхронизации, а также внешняя синхронизация
  • 27 500 точек на длину записи на входе с помощью режима ScopeRecord
  • Автоматическое снятие показаний и воспроизведение (10 экранов)
  • 24 автоматических измерений осциллограммы
  • Курсоры, масштабирование и часы реального времени
  • Аккумуляторные батарейки NiMH на 5 часов непрерывной работы
  • Симметричные изолированные входы до 1000В
  • Включает мультиметр на 5000 импульсов с измерениями true-RMS и безбумажный регистратор TrendPlot™

Автоматическая фиксация и воспроизведение (100 экранов дисплея)

Пользователи индикаторных приборов знают, как обидно увидеть всплеск аномалии и не иметь возможности воспроизвести его снова. Только не с осциллографами ScopeMeter серии 200! Теперь вы можете вернуть прошлое нажатием кнопки "replay" (воспроизведение). В обычном применении, прибор постоянно записывает в память 100 последних экранов. Каждый раз при получении нового экрана, самый старый удаляется. В любой момент можно "заморозить" последние 100 экранов и пролистать картинку за картинкой, или воспроизвести как живую анимацию.
Для последующего анализа можно использовать курсор. Вы можете даже использовать расширенные возможности синхронизации измерений и снять показания по 100 конкретных событий. Два комплекта из 100 зафиксированных экранов с индивидуальными временными метками можно сохранить в памяти прибора или перекачать на компьютер.

В стандартную комплектацию Fluke-215C включены:

BC190: зарядное устройство/блок питания от сети
BP190: NiMH аккумуляторная батарея (встроенная)
BHT190 – набор из трех съемных адаптеров для трех широко используемых промышленных типов соединений (M12, DB-9, RJ45)
Ознакомительное руководство
Многоязычное Руководство пользователя на CD-ROM
TL75 Набор тестовых проводов Hard Point
VPS210-G - щуп напряжения(200 МГц, 10:01) серого цвета
VPS210-G - щуп напряжения(200 МГц, 10:01) красного цвета
Жесткий футляр C190
Интерфейсный кабель OC4USB
SW90W - программное обеспечение FlukeView ScopeMeter
Производитель осциллографа Fluke 215C - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke 215C

Параметры Значения
Полоса частот 100 МГц
Макс. частота измерений в реальном времени 1*109
Входы и цифровые преобразователи 2 + внешний запуск / вход DMM
Независимые симметричные изолированные входы До 1000 В между входами, опорными сигналами и заземлением
Диапазон горизонтальной развертки 5 нс/деление ... 2 мин/деление
Входная чувствительность 5 мВ... 100 В/дел.
Макс. длина записи 21500 точек на вход — режим ScopeRecord 1000 точек на вход - режим Scope
Регистрация импульсных помех 50 нс (5 мкс/дел. - 1 мин/дел)
Измерения 7 с курсором + 24 автоматических
Мультиметр True RMS 500 отсчетов, один вход
Курсор и масштаб +
Инициация измерений Connect-and—View +
Видеосинхронизация с отсчетами строк +
Синхроинзация с выбором длительности импульса +
Запись и воспроизведение последних 100 экранов +
Двухвходовый TrendPlot С курсорами и масштабированием
Память для экранов и настроек 10 экранов и настроек
Памяти регистратора, каждая может хранить до 100 экранов осциллографа. ScopeRecord или TrendPlot 2памяти регистратора
Независимые симметричные изолированные входы +
Измерения: В~ rms, В—/В~, Ом, прозвонка, проверка диодов, ток, температура (°С/F) +
Жесткий, пыленепроницаемый корпус; защищен от попадания воды +
Питание Вкл. адаптер/устройство для подзарядки батарей
Питание от батарей 4 часа, NiMH
Размеры (HxWxD) 256 x 159 х 64 мм
Вес 1,95кг
Сертификат безопасности (EN61010-1) защита до 1000 В, кат II / до 600 В, кат III
