Fluke Ti25

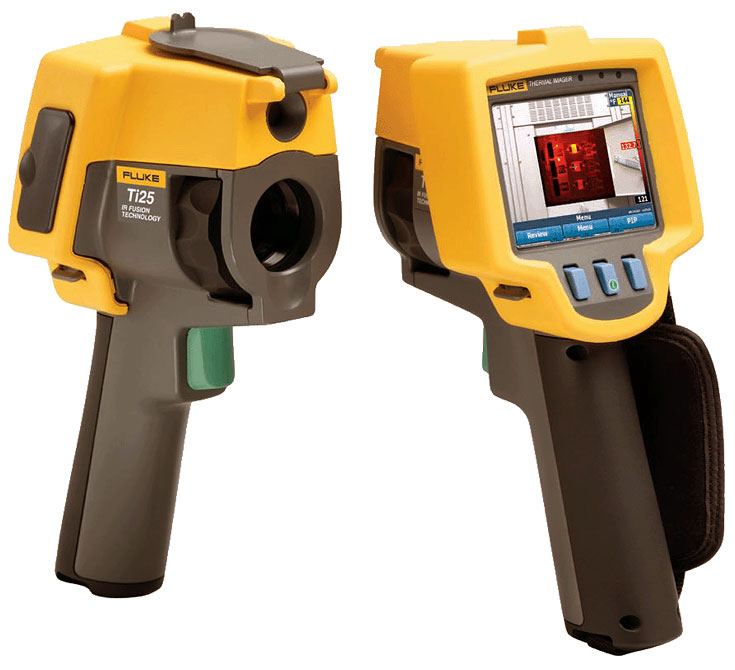

Тепловизор Fluke Ti25


Тепловизор Fluke Ti25

Основные функции Fluke Ti25
Диапазоны температур от -20˚C до 350˚C (калиброванные от -10˚C)
Тепловая чувствительность: ≤0,1°C NETD (при 30 ºС)
Минимальная шкала: 2,5 ºС (ручной режим), 5 ºС (автоматический режим)
Выбор цветовых палитр: серая, сине-красная, высококонтрастная, цвета нагрева железа, желтая, цвета нагрева металла
Минимальная дистанция фокусировки: 46 см
Поддержка множества известных форматов изображений: JPEG, TIFF, GIF, PNG и BMP, WMFEXIF и EMF
Информация об изображении: дата/время, температура в градусах Цельсия/Кельвина, выбор языка, коэффициент излучения, индикация горячих и холодных точек
Наличие ряда экранных индикаторов, таких как индикатор состояние заряда аккумулятора и т.п.
Высокоэффективная, полностью радиометрическая ИК-камера идеально подходит для техобслуживания электроустановок, электромеханического оборудования, контрольно-измерительных приборов, HVAC систем
Масштабирование: плавное автоматическое или ручное
Широкие функциональные возможности технологии IR-Fusion для обнаружения и анализа проблем:
- переключение разных режимов просмотра (от полного ИК-изображения через режим "кадр в кадре" до автоматического слияния видимого и инфракрасного изображения);
- четкие резкие изображения для идентификации проблемного участка.
Широкоэкранный полноценный дисплей (640 х 480) с диагональю 9,1 см

Особенности Fluke Ti25
Матрица 160x120 в фокальной плоскости
Ударопрочность: выдерживает падение с высоты 2 м
Эффективная защита от воздействия пыли и воды
Время работа от аккумуляторов до 4 часов
Запись наблюдений посредством голосовых комментариев для каждого снятого изображения
Сохранение более 3 000 изображений содержимого экрана (в формате .bmp) или 1200 изображений, полученных с помощью технологии IR-Fusion, на карту памяти SD объемом 2 ГБ
Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками
Наручный ремешок, регулируемый для правой или левой руки
Помимо ручной настройки подсветки, дополнительная функция автоподстройки яркости
Инновационная технология IR-Fusion™, которая позволяет накладывать ИК-изображение на видимое для точной идентификации критических точек на тепловом изображении
ПО SmartView™ для настройки и подготовки отчетов профессионального качества об ИК-съемке в комплекте поставки

В стандартную комплектацию Fluke Ti25 включены:
Сетевой блок питания/зарядное устройство (с сетевыми адаптерами)
Карта памяти SD
Считывающее устройство карт памяти SD для загрузки изображений на компьютер
Программное обеспечение SmartView™ с бесплатными обновлениями в течение всего срока службы изделия
Прочный жесткий футляр для переноски
Мягкий футляр для транспортировки
Наручный ремешок
Руководство пользователя
Гарантийный документ

Дополнительные опции Fluke Ti25
Зарядное устройство Fluke-TI
Для зарядки тепловизора от автомобильного источника (адаптер для подключения к стандартному источнику постоянного тока 12 В)

Краткая таблица сравнения тепловизоров Fluke серии Ti
  Ti10 Ti25 Ti20 Ti40FT/Ti45FT Ti50FT/Ti55FT
Приемник излучения 160 x 120 160 x 120 128 x 96 160 x 120 320 x 240
IR-Fusion
Поле зрения (FOV) 23° x 17° 23° x 17° 20° x 15° 23° x 17° 23° x 17°
Дополнительные объективы
Поворотный объектив с углом поворота 180°
Тепловая чувствительность < 0,2 °C <0,1 °C < 0,2 °C до < 0,08 °C до < 0,05 °C
Диапазон температур 250°C 350 °C 350 °C до 600 °C* до 600 °C
Цифровой дисплей ЖКД 3,6 дюйма ЖКД 3,6 дюйма ЖКД 3 дюйма ЖКД 5 дюймов ЖКД 5 дюймов
Видеовыход
Палитры 4 6 10 8 8
Функция выбора маршрута при профилактическом обслуживании (PdM)
Голосовая аннотация
Программное обеспечение SmartView SmartView InsideIR SmartView SmartView
Объем памяти >3000 ИК-изображений >3000 ИК-изображений 100 ИК-изображений >1000 ИК-изображений >1000 ИК-изображений
Производитель тепловизора Fluke Ti25 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke Ti25

Температура
Диапазон температурных измерений (не калибруется ниже -10 °C)    от -20 °C до +250 °C
Погрешность    ± 2 °C или 2% (большее из этих значений)
Экранная подстройка коэффициента излучения Да
Характеристики изображения
Поле зрения 23° x 17°
Пространственная разрешающая способность (IFOV) 2,5 мрад
Минимальное расстояние фокусировки Объектив тепловизора: 15 см
Фотообъектив: 46 см
Фокусировка Вручную
Частота смены кадров Частота обновления 9 Гц
Тип приемника излучения 160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр
Тип инфракрасного объектива Объектив 20 мм, F = 0.8
Тепловая чувствительность (NETD) ≤ 0,1 °C при 30 °C (100 м°K)
Спектральный диапазон ИК От 7,5 мкм до 14 мкм
Фотокамера Разрешение 640 x 480
Представление изображений
Цветовые палитры    Цвета нагрева железа, сине-красная, высокого контраста, серая, нагрева металла, желтая
Уровень и диапазон    Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах
Минимальный диапазон
(в ручном режиме)
2,5 °C
Минимальный диапазон
(в автоматическом режиме)
5 °C

Сведения о технологии IR-Fusion®
FullInfrared (Полное ИК) с автоматическим смешиванием МАКС, СРЕД и МИН; режим Picture-in-Picture (Кадр в кадре) с автоматическим смешиванием МАКС, СРЕД и МИН (слияние фото- и ИК-изображений)
  Режим Picture-In-Picture
(PIP - Кадр в кадре)
  Три уровня смешивания с ИК-изображениями размером 320 x 240 пикселов, расположенными в центре дисплея
  Полноэкранный (выключение режима PIP)      Три уровня смешивания с ИК-изображениями размером 640 x 480 пикселов, расположенными в центре дисплея
Голосовая аннотация Не более 60 секунд записи на одно изображение
Сохранение изображений и измерительных данных
Носитель Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp)
Форматы файлов Нерадиометрические (.bmp) или полностью радиометрические (.is2). Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы
Форматы файлов, экспортируемых с помощью ПО SmartView™ JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF
Общие характеристики
Температура
Для измерений: от -10 °C до +50 °C
Для хранения: от -20 °C до +50 °C без аккумулятора
Относительная влажность от 10 % до 90 % без конденсации
Дисплей Цветной ландшафтный ЖК-дисплей VGA (640 x 480) с диагональю 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости)
Функции энергосбережения Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 20 минут бездействия
Размеры (ВxШxД) 0,27 м x 0,13 м x 0,15 м
Вес 1,2 кг
Поддерживаемые языки Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский
