Fluke Ti40, Fluke Ti45

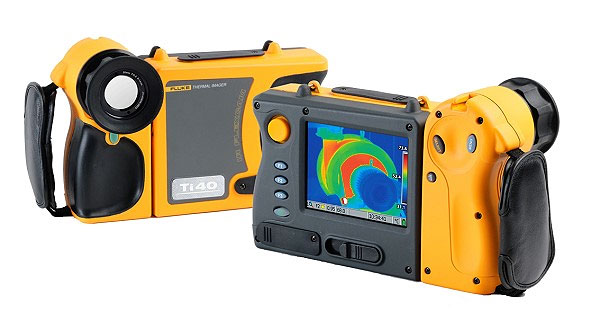

Тепловизор Fluke Ti40, Fluke Ti45


Тепловизоры Fluke Ti40, Fluke Ti45 серии IR FlexCam®

Назначение Fluke Ti40, Fluke Ti45

Модели Fluke Ti4x обладают буквально всеми возможностями, требуемыми для выполнения термографических исследований. С детектором размерами 160 x 120 пикселов и эквивалентной шумовой тепловой чувствительностью (NETD) 0,08 °C они обеспечивают высокое разрешение изображений и позволяют выявить весьма малые различия по температуре. Простота в использовании приборов и широкие возможности анализа полученных изображений в полевых условиях обеспечиваются структурой меню на основе Windows® CE.

В моделях FT применена новая технология IR-Fusion™. IR-Fusion позволяет получить видимое изображение одновременно с ИК-изображением, что облегчает задачу идентификации и анализа инфракрасных образов. Она позволяет легко выделить компоненты с возможными неисправностями и безошибочно определить участки, нуждающиеся в ремонте в первую очередь.

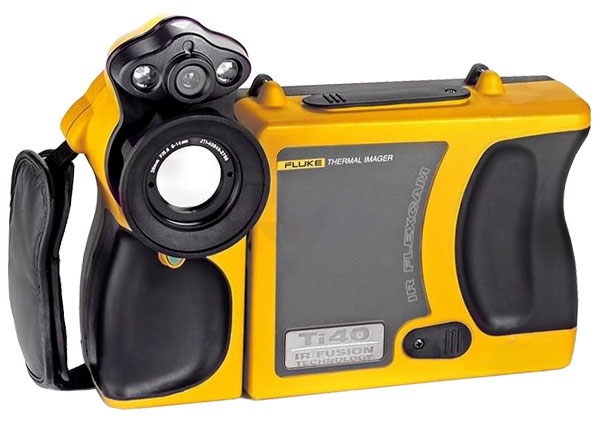

Fluke Ti40


Отличительные особенности
  • Малошумящие детекторы VOx для получения высококачественных изображений с высоким разрешением (160 x 120);
  • Широкий диапазон температур для обследования промышленного оборудования:
    - Ti45FT, Ti45: от -20 до 600 °C (-4 - 1112 °F),
    - Ti40FT, Ti40: от -20 до 350 °C (-4 - 662 °F);
  • Вариант для обследования объектов с высокой температурой (Ti45FT, Ti45: 1200 °C (2192 °F));
  • Высокая тепловая чувствительность, позволяющая выявить весьма малые разности температур:
    - Ti45FT, Ti45: до 0,08 °C,
    - Ti40FT, Ti40: до 0,09 °C;
  • Гибкий сочлененный объектив с углом поворота 180 ° обеспечивает получение изображений в любой ситуации;
  • Набор из 3-х сменных объективов для широкого диапазона применений;
  • Большой 5-дюймовый высококонтрастный цветной ЖК-дисплей позволяет получить четкие изображения вне зависимости от условий освещения;
  • Выполнение радиометрических измерений во всем диапазоне для анализа и отслеживания изменений температуры;
  • Функция SmartFocus для получения высококачественных изображений и выполнения точных измерений температуры;
  • Простота использования благодаря структуре меню на основе Windows® CE;
  • Возможность индивидуальной настройки для применения в самых различных областях;
  • Возможность использования карт памяти CompactFlash для хранения более 1000 ИК-изображений вместе с данными радиометрических измерений;
  • Программное обеспечение SmartView для анализа и составления отчетов;
  • Режим AutoCapture для выявления аномалий в температурном режиме исследуемого оборудования (Ti45FT, Ti45);
  • Встроенные в камеру функции анализа изображений (Ti45FT, Ti45);
  • Возможность включения пользователем аннотаций для упрощения составления отчетов (Ti45FT, Ti45);
  • Встроенная цифровая камера для получения снимков в видимом свете (Ti45FT, Ti40FT);
  • Функция IR-Fusion, позволяющая получить слитные изображения в инфракрасном и видимом диапазонах и выделить проблемные компоненты (Ti40FT(Режим "Кадр в кадре"), Ti45FT);
  • Возможность задания пределов сигнала в режиме ИК/Видимой съемки (Ti45FT);
  • Лазерный указатель для точной наводки на объект (Ti45FT, Ti40FT);
  • Вспышка и фонарь для получения высококачественных изображений в условиях слабого освещения (Ti45FT, Ti40FT).

Типичные области применения

  • Профилактическое техобслуживание - Выявление потенциальных проблем механических и электрических узлов оборудования до того, как они станут причиной отказа
  • Техобслуживание промышленного оборудования - Проверка эффективности ремонта и устранения неисправностей
  • Контроль качества - Изучение прототипов новых изделий для усовершенствования тепловых режимов
  • Контроль за технологическими процессами - Наблюдение в режиме реального времени для обеспечения эффективной и безопасной работы оборудования
Производитель тепловизоров Fluke Ti40, Fluke Ti45 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke Ti40, Fluke Ti45

Параметры Значения
Качество изображений
Тепловые изображения
Угол зрения 23° по горизонтали и 17° по вертикали
Пространственная разрешающая способность (IFOV)* 2,60 мрад
Минимальная дистанция фокусировки* 0,15 м
Тепловая чувствительность (NETD) Ti45: до 0,08 °C при 30 °C
Ti40: до 0,09 °C при 30 °C
Скорость получения данных детектором / Частота кадров 30 Гц/30 Гц
Фокусировка SmartFocus; непрерывная фокусировка одним регулятором
Цифровое увеличение ИК-изображения Ti45: 2x
Тип датчика Матрица 160 x 120 в фокальной плоскости, неохлаждаемый микроболометр из оксида ванадия (VOx)
Спектральный диапазон от 8 мкм до 14 мкм
Возможность улучшения цифрового изображения Постоянное улучшение в автоматическом режиме
Видимые изображения (только для моделей с встроенной функцией Fusion)
Рабочие режимы камеры Ti45: Возможность получения полностью инфракрасных, полностью видимых или слитных ИК-видимых изображений Режим Picture-in-Picture ("Кадр в кадре")
Ti40: Возможность получения полностью инфракрасных или полностью видимых изображений. Возможность получения слитных ИК-видимых изображений с помощью программы SmartView. Режим Picture-in-Picture ("Кадр в кадре")
Камера видимого диапазона 1280 x 1024 пикселов, полноцветная камера
Цифровое увеличение изображений в видимом диапазоне Ti45: 2x
Температурные измерения
Калиброванные диапазоны температур Ti45: от -20 до 600 °C (-4 - 1112 °F) в трех диапазонах
Ti40: от -20 до 350 °C (-4 - 662 °F) в двух диапазонах
Диапазон 1 Ti45: от -20 °C до 100 °C (-4 - 212 °F)
Ti40: от -20 °C до 100 °C (-4 - 212 °F)
Диапазон 2 Ti45: от -20 °C до 350 °C (-4 - 662 °F)
Ti40: от -20 °C до 350 °C (-4 - 662 °F)
Диапазон 3 Ti45: от 250 °C до 600 °C (482 - 1112 °F)
Дополнительный - для высоких температур Ti45: до 1200 °C (2192 °F)
Диапазон 4 Ti45: от 500 °C до 1200 °C (932 - 2192 °F)
Точность ± 2 °C или 2% (большее из этих значений)
Режимы измерения Ti45: Centerpoint (точечный по центру), center box (в рамке по центру, минимум, максимум или средняя по площади температура), возможность измерения в подвижных точках или рамках, текстовые аннотации пользователя, вносимые в месте проведения измерений, режимы изотермы и автоматического определения горячих или холодных точек, цветовая индикация аномалий по максимуму или минимуму температуры
Ti40: Centerpoint (точечный по центру), center box (в рамке по центру, минимум, максимум или средняя по площади температура)
Коррекция коэффициента излучения От 1 до 1,0 с шагом 0,01
Представление изображений
Цифровой дисплей Большой 5-дюймовый цифровой дисплей с высоким разрешением
Подсветка ЖК-дисплея Цветной ЖК-дисплей, видимый при солнечном освещении
Видеовыход Композитный видеосигнал по стандарту RS170 EIA/NTSC или CCIR/PAL
Шкалы-палитры Серая, обращенная серая, сине-красная, высокого контраста, цвета нагрева метала, цвета нагрева железа, желтая, обращенная желтая
Дополнительные объективы
Телеобъектив F=54 мм Высокоточный германиевый объектив
Угол зрения 9° по горизонтали и 6° по вертикали
Пространственная разрешающая способность (IFOV) 0,94 мрад
Минимальная дистанция фокусировки 6 м
Широкоугольный объектив F=10,5 мм Высокоточный германиевый объектив
Угол зрения 42° по горизонтали и 32° по вертикали
Пространственная разрешающая способность (IFOV) 4,9 мрад
Минимальная дистанция фокусировки 0,3 м
Сохранение изображений и измерительных данных
Носитель Карта памяти Compact flash позволяет сохранить более 1000 ИК-изображений (стандартная карта объемом 512 МБ)
Поддерживаемые форматы файлов Включая измерительные данные в 14-битном формате. JPEG, BMP, PCX, PNG, PSD с возможностью экспорта
Интерфейсы и программное обеспечение
Интерфейс В комплект поставки входит устройство считывания карт памяти Compact flash
Программное обеспечение SmartView; Обеспечивает полный анализ данных и составление отчетов
Лазер (только для моделей с встроенной функцией IR-Fusion)
Классификация Класс II
Лазерное наведение Точка наведения лазера видна на слитных ИК и видимых изображениях
Органы управления и настройки
Органы настройки Установка даты и времени, единиц измерения температуры C/F, языка интерфейса, масштаба, интенсивности свечения ЖК-дисплея (высокая/нормальная/низкая)
Органы управления изображением Уровень и диапазон температуры, автоматическая настройка (в непрерывном и ручном режиме)
Экранные индикаторы Уровень заряда аккумулятора, коэффициент излучения объекта съемки, температура фона и часы реального времени
Электропитание
Тип элемента питания Ионно-литиевая аккумуляторная батарея с индикатором заряда и возможностью замены в полевых условиях
Время работы от аккумуляторной батареи 3 часа непрерывной работы (2 часа для моделей с функцией IR-Fusion)
Зарядка аккумулятора Зарядное устройство с двумя ячейками для аккумуляторов, с автоматическим выбором режима зарядки, подключаемое к розетке сети переменного тока
Питание от сети Сетевой адаптер на 110/220 В переменного тока, 50/60 Гц (только для модели Ti45)
Функции энергосбережения Автоматическое отключение или переход в "Спящий" режим (определяется пользователем)
Условия окружающей среды
Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения от -40 °C до +70 °C (от -40 °F до 158 °F)
Относительная влажность Для работы и хранения: от 10% до 95%, без конденсации
Водо- и пыленепроницаемый Степень защиты IP54
Вес (с элементами питания) 1,95 кг
Размеры камеры (ВxШxГ) 162 x 262 x 101 мм
Другое
Гарантия 2 года
*Со стандартным германиевым объективом 20 мм
