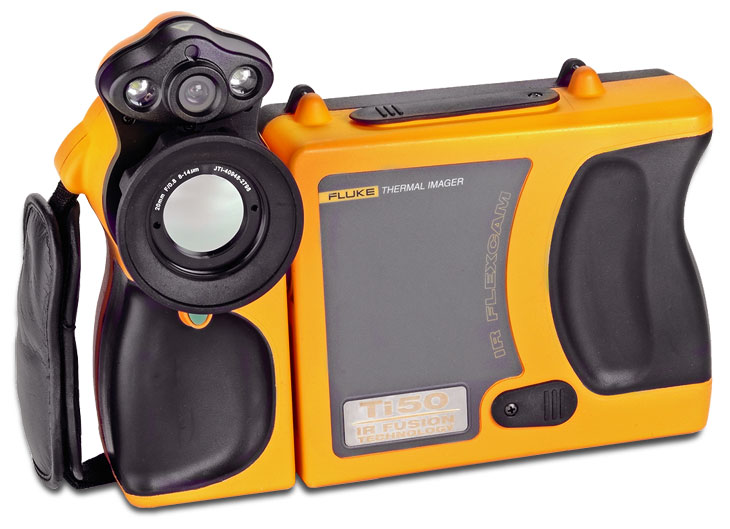

Fluke Ti50, Fluke Ti55



Тепловизор Fluke Ti50, Fluke Ti55


Тепловизоры Fluke Ti50, Fluke Ti55 серии IR FlexCam®

Назначение Fluke Ti50, Fluke Ti55
Выберите модели Fluke Ti5x для получения высококачественных изображений . В них применены датчики размерами 320 x 240 пикселов, обеспечивающие минимальную для этой области техники шумовую тепловую чувствительность (до 0,05 °C NETD) для получения четких, высококачественных изображений. Кроме того, режимы регистрации сигнала датчика с частотой 60 Гц позволяют получить на большом 5-дюймовом цветном дисплее данные по измерениям температуры в режиме реального времени.
В моделях FT применена новая технология IR-Fusion™. IR-Fusion позволяет получить видимое изображение одновременно с ИК-изображением, что облегчает задачу идентификации и анализа инфракрасных образов. Она позволяет легко выделить компоненты с возможными неисправностями и безошибочно определить участки, нуждающиеся в ремонте в первую очередь.

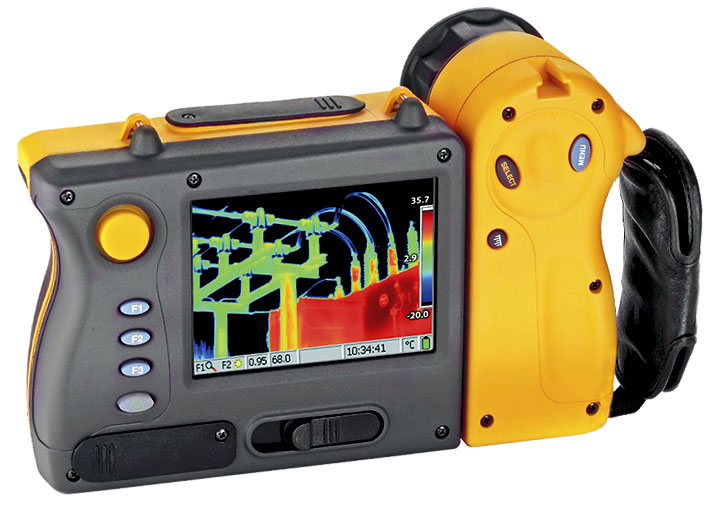

Fluke Ti55

Fluke Ti55

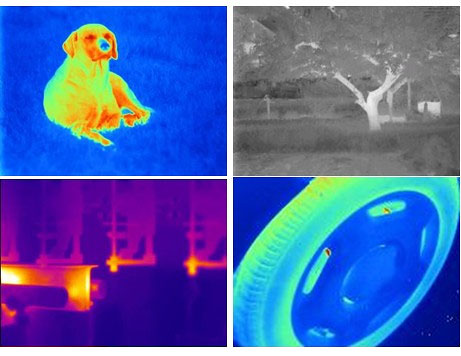

Изображения


Отличительные особенности

  • Малошумящие детекторы VOx для получения высококачественных изображений с высоким разрешением (320 x 240);
  • Широкий диапазон температур для обследования промышленного оборудования:
    - Ti55FT, Ti55: от -20 до 600 °C (-4 - 1112 °F),
    - Ti50FT, Ti50: от -20 до 350 °C (-4 - 662 °F);
  • Высокая тепловая чувствительность, позволяющая выявить весьма малые разности температур:
    - Ti55FT, Ti55: до 0,05 °C,
    - Ti50FT, Ti50: до 0,07 °C;
  • Гибкий сочлененный объектив с углом поворота 180 ° обеспечивает получение изображений в любой ситуации;
  • Набор из 3-х сменных объективов для широкого диапазона применений;
  • Большой 5-дюймовый высококонтрастный цветной ЖК-дисплей позволяет получить четкие изображения вне зависимости от условий освещения;
  • Выполнение радиометрических измерений во всем диапазоне для анализа и отслеживания изменений температуры;
  • Функция SmartFocus для получения высококачественных изображений и выполнения точных измерений температуры;
  • Простота использования благодаря структуре меню на основе Windows® CE;
  • Возможность индивидуальной настройки для применения в самых различных областях;
  • Возможность использования карт памяти CompactFlash для хранения более 1000 ИК-изображений вместе с данными радиометрических измерений;
  • Программное обеспечение SmartView для анализа и составления отчетов;
  • Режим AutoCapture для выявления аномалий в температурном режиме исследуемого оборудования (Ti55FT, Ti55);
  • Встроенные в камеру функции анализа изображений (Ti55FT, Ti55);
  • Возможность включения пользователем аннотаций для упрощения составления отчетов (Ti55FT, Ti55);
  • Встроенная цифровая камера для получения снимков в видимом свете (Ti55FT, Ti50FT);
  • Функция IR-Fusion, позволяющая получить слитные изображения в инфракрасном и видимом диапазонах и выделить проблемные компоненты (Ti50FT, Ti55FT);
  • Возможность задания пределов сигнала в режиме ИК/Видимой съемки (Ti55FT);
  • Лазерный указатель для точной наводки на объект (Ti55FT, Ti50FT);
  • Вспышка и фонарь для получения высококачественных изображений в условиях слабого освещения (Ti55FT, Ti50FT).

Типичные области применения

  • Профилактическое техобслуживание – Выявление потенциальных проблем механических и электрических узлов оборудования до того, как они станут причиной отказа
  • В области энергоснабжения можно обследовать и выполнить анализ подстанций, линий электропередачи и другого силового оборудования в режиме реального времени
  • Контроль за технологическими процессами – Наблюдение в режиме реального времени для обеспечения эффективной и безопасной работы оборудования
  • Опытно-конструкторские разработки – Количественная оценка тепловых режимов оборудования
  • Электронные устройства – Обследование печатных плат крупным планом
Производитель тепловизоров Fluke Ti50, Fluke Ti55 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke Ti50, Fluke Ti55

Параметры Значения
Качество изображений
Тепловые изображения
Поле обзора (FOV)* 23° по горизонтали и 17° по вертикали
Пространственная разрешающая способность (IFOV)* 1,30 мрад
Минимальное фокусное расстояние* 0,15 м
Тепловая чувствительность (NETD) Ti55: до 0,05 °C при 30 °C
Ti50: до 0,07 °C при 30 °C
Скорость получения данных детектором / Частота кадров 60 Гц/30 Гц
Фокусировка SmartFocus; непрерывная фокусировка одним регулятором
Цифровое увеличение ИК-изображения Ti55: 2x, 4x, 8x
Ti50: 2x
Тип датчика Матрица 320 x 240 в фокальной плоскости, неохлаждаемый микроболометр из оксида ванадия с шагом 25 мкм
Спектральный диапазон от 8 мкм до 14 мкм
Возможность улучшения цифрового изображения Постоянное улучшение в автоматическом режиме
Видимые изображения (только для моделей с встроенной функцией Fusion)
Рабочие режимы камеры Возможность получения полностью инфракрасных, полностью видимых или слитных ИК-видимых изображений Режим Picture-in-Picture ("Кадр в кадре")
Камера видимого диапазона 1280 x 1024 пикселов, полноцветная камера
Цифровое увеличение изображений в видимом диапазоне Ti55: 2x, 4x, 8x
Ti50: 2x
Температурные измерения
Калиброванные диапазоны температур Ti55: от -20 до 600 °C (-4 - 1112 °F) в трех диапазонах
Ti50: от -20 до 350 °C (-4 - 662 °F) в двух диапазонах
Диапазон 1 Ti55: от -20 °C до 100 °C (-4 - 212 °F)
Ti50: от -20 °C до 100 °C (-4 - 212 °F)
Диапазон 2 Ti55: от -20 °C до 350 °C (-4 - 662 °F)
Ti50: от -20 °C до 350 °C (-4 - 662 °F)
Диапазон 3 Ti55: от 250 °C до 600 °C (482 - 1112 °F)
Точность ± 2 °C или 2% (большее из этих значений)
Режимы измерения Ti55: Centerpoint (точечный по центру), center box (в рамке по центру, минимум, максимум или средняя по площади температура), возможность измерения в подвижных точках или рамках, текстовые аннотации пользователя, вносимые в месте проведения измерений, режимы изотермы и автоматического определения горячих или холодных точек, цветовая индикация аномалий по максимуму или минимуму температуры
Ti50: Centerpoint (точечный по центру), center box (в рамке по центру, минимум, максимум или средняя по площади температура)
Коррекция коэффициента излучения От 1 до 1,0 с шагом 0,01
Представление изображений
Цифровой дисплей Большой 5-дюймовый цифровой дисплей с высоким разрешением
Подсветка ЖК-дисплея Цветной ЖК-дисплей, видимый при солнечном освещении
Видеовыход Композитный видеосигнал по стандарту RS170 EIA/NTSC или CCIR/PAL
Шкалы-палитры Серая, обращенная серая, сине-красная, высокого контраста, цвета нагрева метала, цвета нагрева железа, желтая, обращенная желтая
Дополнительные объективы
Телеобъектив F=54 мм Высокоточный германиевый объектив
Угол зрения 9° по горизонтали и 6° по вертикали
Пространственная разрешающая способность (IFOV) 0,47 мрад
Минимальная дистанция фокусировки 6 м
Широкоугольный объектив F=10,5 мм Высокоточный германиевый объектив
Угол зрения 42° по горизонтали и 32° по вертикали
Пространственная разрешающая способность (IFOV) 2,45 мрад
Минимальная дистанция фокусировки 0,3 м
Сохранение изображений и измерительных данных
Носитель Карта памяти Compact flash позволяет сохранить более 1000 ИК-изображений (стандартная карта объемом 512 МБ)
Поддерживаемые форматы файлов Включая измерительные данные в 14-битном формате. JPEG, BMP, PCX, PNG, PSD с возможностью экспорта
Интерфейсы и программное обеспечение
Интерфейс В комплект поставки входит устройство считывания карт памяти Compact flash
Программное обеспечение SmartView; Обеспечивает полный анализ данных и составление отчетов
Лазер (только для моделей с встроенной функцией IR-Fusion)
Классификация Класс II
Лазерное наведение Точка наведения лазера видна на слитных ИК и видимых изображениях
Органы управления и настройки
Органы настройки Установка даты и времени, единиц измерения температуры C/F, языка интерфейса, масштаба, интенсивности свечения ЖК-дисплея (высокая/нормальная/низкая)
Органы управления изображением Уровень и диапазон температуры, автоматическая настройка (в непрерывном и ручном режиме)
Экранные индикаторы Уровень заряда аккумулятора, коэффициент излучения объекта съемки, температура фона и часы реального времени
Электропитание
Тип элемента питания Ионно-литиевая аккумуляторная батарея с индикатором заряда и возможностью замены в полевых условиях
Время работы от аккумуляторной батареи 3 часа непрерывной работы (2 часа для моделей с функцией IR-Fusion)
Зарядка аккумулятора Зарядное устройство с двумя ячейками для аккумуляторов, с автоматическим выбором режима зарядки, подключаемое к розетке сети переменного тока
Питание от сети Сетевой адаптер на 110/220 В переменного тока, 50/60 Гц (только для модели Ti55)
Функции энергосбережения Автоматическое отключение или переход в "Спящий" режим (определяется пользователем)
Условия окружающей среды
Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения от -40 °C до +70 °C (от -40 °F до 158 °F)
Относительная влажность Для работы и хранения: от 10% до 95%, без конденсации
Водо- и пыленепроницаемый Степень защиты IP54
Вес (с элементами питания) 1,95 кг (4,3 фунта)
Размеры камеры (ВxШxГ) 162 x 262 x 101 мм (6,5 x 10,5 x 4,0 дюйма)
Другое
Гарантия 2 года
*Со стандартным германиевым объективом 20 мм
