Fluke TiR2, Fluke TiR3 и Fluke TiR4

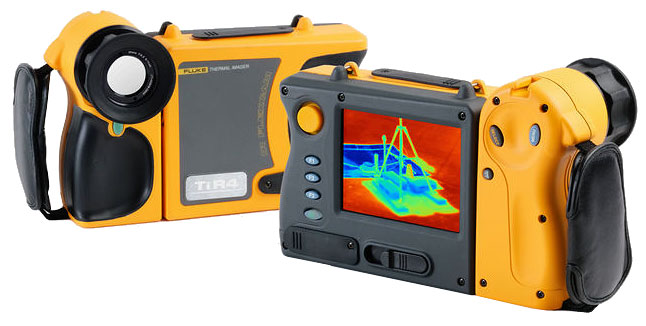

Тепловизор Fluke TiR2, TiR3 и TiR4


Fluke TiR2, Fluke TiR3 и Fluke TiR4. Серия тепловизоров Fluke TiR

Высокое разрешение и большой 13-ти см цветной дисплей делают эти тепловизоры незаменимыми для диагностики зданий.
Технология IR-Fusion™ позволяет одновременно совместить инфракрасное (ИК) и видимое изображение, что значительно упрощает анализ термограмм, позволяет легко идентифицировать участки с возможными неисправностями и сокращает время для принятия мер по их устранению. Поворотная на 180° турель объектива с удобной фокусировкой предоставляет возможность делать термограммы хорошего качества даже при затрудненном обзоре. Встроенные функции “автозахвата”, сигнализации, и функции анализа помогут Вам в обнаружении дефекта (для моделей TiR2/TiR4).
Многофункциональное и удобное в работе ПО для создания отчетов и анализа входит в комплект поставки.

Основные функции Fluke TiR2, Fluke TiR3 и Fluke TiR4

  • Лучшая тепловая чувствительность: ≤0,05°C NETD (для TiR4); ≤0,07°C NETD (для TiR2, TiR3)
  • Спектральная полоса: от 8 до 14 мкм
  • Цифровое увеличение инфракрасного изображения: 2х (TiR2, TiR3); 2х, 4х, 8х (TiR4)
  • Высококачественный германиевый объектив F=20 мм
  • Выбор цветовых палитр: серая, обращенная серая, сине-красная, высококонтрастная, цвета нагрева метала, цвета нагрева железа, желтая, обращенная желтая
  • Быстрое и точное обнаружение участков потенциальной протечки за внешней и внутренней облицовкой стен, в перекрытиях или под ковровым покрытием
  • Просмотр изображений на дисплее тепловизора
  • Увеличение эффективности теплоизоляции домов и промышленных корпусов путем обнаружения мест потерь тепла и проникновения или выхода наружу холодного воздуха, проблем просачивания влаги, систем вентиляции и целостности железобетонных конструкций
  • Сохранение изображений в форматах JPEG, TIFF, GIF, PNG и BMP
  • Простое и надежное управление одной кнопкой
  • Дисплей наибольшего размера в отрасли 5 дюйма и 30-разрядным цветом и высококонтрастным изображением, видимым при солнечном освещении

Особенности

  • Матрица 160x120 в фокальной плоскости (для TiR2), 320х240 (для TiR3, TiR4)
  • Сочлененный объектив с углом поворота 180° для наблюдения в обход неподвижных препятствий
  • IR/Visible Alarm - встроенная функция задания пределов сигнала в режиме ИК/Видимый
  • Быстрое и эффективное обнаружение повреждений гидроизоляции в системах с плоской кровлей
  • Инновационная технология IR-Fusion™, которая позволяет накладывать ИК-изображение на видимое для точной идентификации критических точек на тепловом изображении  (для моделей Flk-TiRx/FT стандартная, для моделей Flk-TiRx может быть заказана дополнительно)
  • Встроенный в камеру интуитивно понятный интерфейс Windows CE существенно упрощает использование камеры
  • ПО SmartView™ для настройки и подготовки отчетов профессионального качества об ИК-съемке в комплекте поставки

В стандартную комплектацию включены:

  • Прочный кейс для переноски
  • 2 аккумуляторных блока
  • Зарядное устройство для аккумуляторов
  • Сетевой адаптер (только для моделей TiR2 и TiR4)
  • Видеокабель
  • Карта памяти Compact flash, 512 МБ
  • Устройство считывания карт памяти Compact flash и USB-кабель
  • Устройство PCMCIA для считывания карт памяти Compact flash
  • Шейный ремешок
  • Программное обеспечение SmartView для анализа и составления отчетов
  • CD с программным обеспечением
Производитель тепловизоров Fluke TiR2, TiR3 и TiR4 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke TiR2, Fluke TiR3 и Fluke TiR4

    Fluke TiR4 Fluke TiR3 Fluke TiR2
Съемка Инфракрасная
Поле зрения 23° по горизонтали x 17° по вертикали
Пространственное разрешение 1,3 мрад 2,6 мрад
Мин. фокусное расстояние 0,15 м
Температурная чувствительность ≤0,050 °С при 30 °С ≤0,070 °С при 30 °С
Частота матрицы 60 Гц 30 Гц
Цифровое увеличение x2, x4, x8 x2
Матрица Неохлаждаемая микроболо-метрическая, оксид ванадия
Разрешение 320x240 160x120
Спектральный диапазон 8-14 мкм
Шумоподавление Автоматическое, постоянно включено
Фото (Только FT модели)
Режимы камеры Полное ИК, полное видимое, смешивание. Картинка в картинке. Сигнализация.
Фотокамера 1280x1024, полноцветная (1,3 Мп)
Цифровое фотоувеличение x2, x4 x2
Температурные измерения Калиброванный температурный
диапазон
  -20 °С…100°С
Точность ±2°С или 2%, что больше
  Режимы измерения TiR2/TiR4- центральная точка, центральная зона(мин/макс, среднее), перемещаемая точка, комментарии пользователя , изотермы, автоматическое определение холодной и горячей точки, визуальная сигнализация по верхнему и нижнему пределам
TiR3- центральная точка, центральная зона(мин/макс, среднее)
Излучательная способность От 0,1 до 1,0 с шагом 0,01
Отображение снимков Дисплей 13см ЖКД высокого разрешения
Подсветка ЖКД, читаемый при солнечном свете
Видеовыход RS170 EIA/NTSC или CCIR/PAL комбинированный сигнал
  Палитры Шкала серого, обратная шкала серого, сине-красная, высокий контраст, цвета каления железа, горячий металл, желтая, обратная желтая
Дополнительные объективы 10,5мм широкоугольный объектив Прецизионный, германиевый
Пространственное разрешение 2,45 мрад 4,9 мрад
Поле зрения 42° по горизонтали x 32° по вертикали
Мин. фокусное расстояние 0,3м
Изображения и система
хранения
Система хранения Карта памяти Compact Flash емкостью более 1000 термограмм (стандартная карта 512 Мб)
Поддерживаемые форматы 14 бит файл данных. Для вывода BMP, GIF, JPEG, PNG, TIFF
Интерфейсы и ПО Передача данных Считыватель карт памяти прилагается
ПО SmartView, для полного анализа и отчетов
Лазер
(только FT модели )
Классификация Класс II
Целеуказание Указатель виден на экране при смешивании видимого и ИК изображения
Настройки Настройки Дата/время, температурные единицы, язык, диапазон, подсветка
Настройки термограмм Уровень, ширина, автонастройка, излучаемость и фон (продолжительный/ ручной)
Индикаторы Состояние аккумулятора, излучаемость цели, фоновая температура, часы
Питание Тип аккумулятора Литий-ионный
Время работы 3 час непрерывной работы (2 часа с технологией Fusion)
Зарядка 2-х секционное зарядное устройство
Сетевой адаптер Сетевой адаптер 110/220 Впеременного тока 50/60 Гц(только TiR2/TiR4)
Энергосбережение Автоматическое выключение и определяемые пользователем режимы готовности
Автомобильный адаптер 12В - опция
