ФРЦ-150

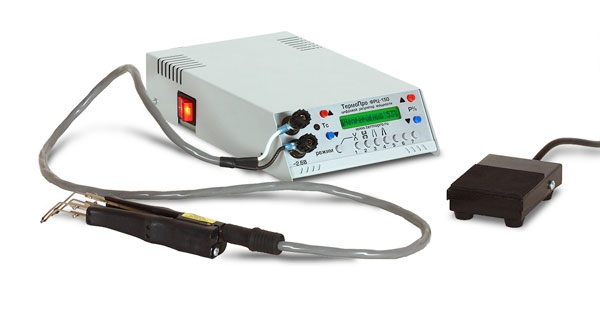

Импульсная система пайки ФРЦ-150


Импульсная система пайки ФРЦ-150

Основное назначение системы ФРЦ-150

Импульсная система пайки служит для проведения работ связанных с монтажом термочувствительных компонентов, при которых необходимо, чтобы операция нагрева осуществлялась с определенной скоростью. Скорость нагрева определяется подводимой к инструменту мощностью, которой управляет оператор.

Особенности импульсной системы ФРЦ-150

В импульсной системе ФРЦ-150 предусмотрен автоматический выбор диапазона мощности в зависимости от подключенного инструмента. Каждый раз при смене инструмента монтажник нажимает соответствующую этому инструменту кнопку, и система автоматически устанавливает минимальную и предельную мощности, в рамках которых выбранный инструмент может работать. Это исключает перегрев и повреждение наконечников инструмента, обеспечивая их исключительную долговечность.

В зависимости от выполняемых задач система ФРЦ- 150 может работать в одном из трех режимов: "непрерывный" - нагрев с заданной мощностью осуществляется, пока нажата педаль, режим "таймер" - работа с фиксированными параметрами, и режим "программа" - для осуществления нагрева по более сложному закону.

Для выполнения каждой операции, будь то пайка или зачистка проводов, в режиме "таймер" монтажник задает мощность, определяющую скорость нагрева инструмента и длительность импульса - время, в течение которого подается питание на инструмент. Эти параметры однажды подбираются опытным путем, а затем сохраняются в памяти системы. Как только монтажнику потребуется когда-либо повторить операцию, он может восстановить ее настройки простым нажатием кнопки.

Для удобства подбора параметров в системе предусмотрен режим "обучения". Первая пайка или зачистка провода выполняются вручную с необходимой мощностью. После окончания пайки оператор отпускает педаль, при этом время пайки автоматически запоминается. Последующие циклы пайки, выполненные в режиме "таймер", будут строго повторяются с фиксированными настройками времени и мощности.

В импульсной системе ФРЦ-150 имеется возможность запомнить зафиксированные значения времени и мощности в одной из семи ячеек памяти. Ячейки памяти привязаны к выбранному инструменту, поэтому на каждый из четырех инструментов в ячейках хранятся свои значения параметров.

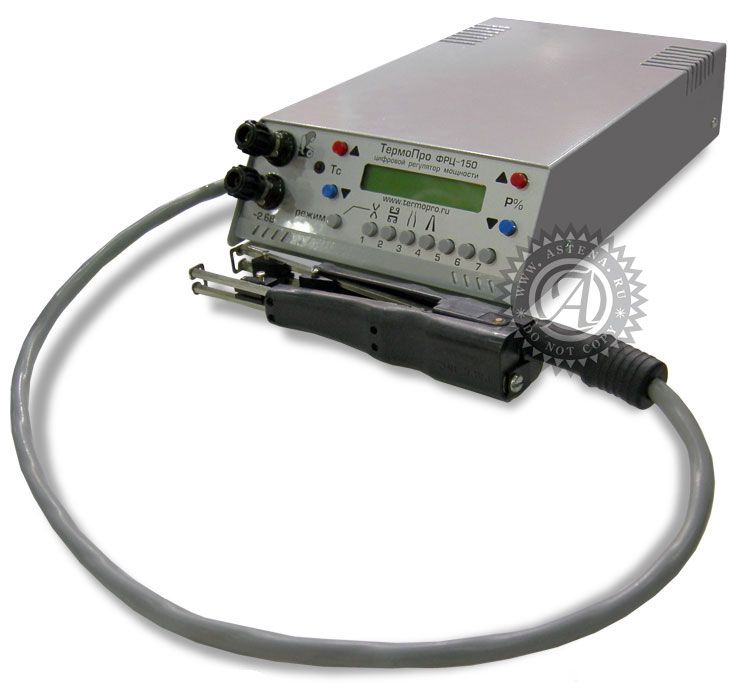

Импульсная система пайки ФРЦ-150

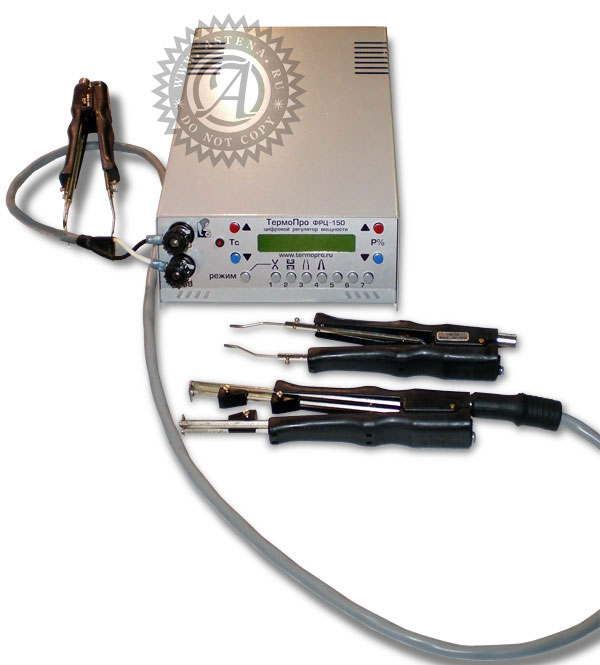

Импульсная система пайки ФРЦ-150

Многоступенчатый нагрев

В тех случаях, когда необходимо осуществить ступенчатый нагрев, например, при монтаже на паяльную пасту, можно воспользоваться режимом "программа". Это позволяет оператору в течение одного цикла пайки через определенные интервалы времени автоматически менять уровень мощности. Получается некое подобие термопрофиля, с той лишь разницей, что в каждой зоне задается не температура, а скорость нагрева. Число зон с разным уровнем мощности можно выбрать в диапазоне от двух до семи.

Принцип работы регулятора мощности

Для управления мощностью в системе ФРЦ-150 использован способ периодического отключения нагрузки от сети. Коммутация нагрузки строго синхронизирована и осуществляется в момент перехода сетевой фазы через ноль. Этот способ предотвращает возникновение высокочастотных помех в питающей сети в отличие от широко распространенных тиристорных регуляторов с фазовой системой управления мощностью нагрева. Периодичность отключения нагрузки зависит от установленной мощности, например при мощности 50% нагрузка подключена к сети в течение одного периода, а в течение следующего периода отключена. Алгоритм Брезинхема позволяет равномерно распределять любое число импульсов N в последовательности длиной M (при условии, что N меньше либо равно M). Таким образом, рабочие и нерабочие периоды в нагрузке равномерно распределены по времени при выборе мощности в пределах от 5% до 100%. Учитывая инерционный характер работы любых нагревательных элементов такой способ регулировки мощности, обеспечивает хорошие результаты практически для любых технических применений, в том числе и для импульсных паяльных систем.

Другие области применения

Область применения таких систем в промышленности может быть достаточно широка. Любая система нагрева, где не требуется строго поддерживать заданную температуру, а достаточно регулировки мощности, может быть построена с применением цифрового регулятора ФРЦ-150. А в тех случаях, когда требуется автоматическое ступенчатое управление мощностью, этот регулятор будет особенно полезен. Таким образом, возможна адаптация регулятора ФРЦ-150 под конкретные технологические задачи.

инструменты к ФРЦ-150

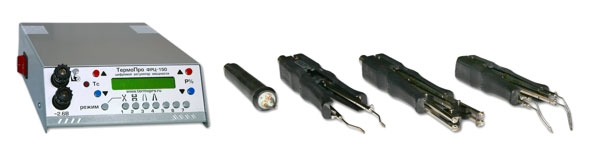

Инструменты к ФРЦ-150

Виды выполняемых работ ФРЦ-150 инструмент операция
паяльник паяльник Проведение пайки с контролируемой скоростью нагрева
двухконтурный термопинцет двухконтурный
термопинцет
Монтаж-демонтаж керамических компонентов без предварительного подогрева платы
одноконтурный термопинцет одноконтурный
термопинцет
Распайка кабеля на разъме
съемник изоляции съемник изоляции Зачистка изоляции на проводах

Функции и режимы импульсной пайки ФРЦ-150

  • Регулировка подводимой к инструменту мощности в пределах от 5% до 100%
  • Регулировка времени нагрева
  • Сохранение параметров мощности и времени в EPROM
  • Режим обучения
  • Режим пайки по времени
  • Режим ступенчатого нагрева с периодическим изменением подводимой мощности
  • Защита инструмента от перегрева путем ограничения максимальной мощности для каждого вида инструмента

Смежные области применения ФРЦ-150

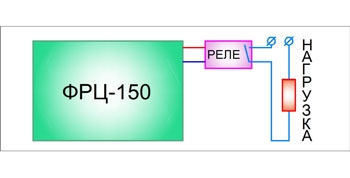

Нагрузка подключена  к сети 220В

Нагрузка подключена к сети 220В

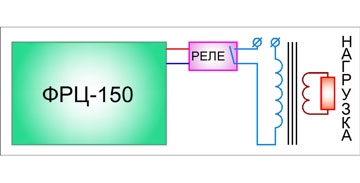

Нагрузка подключена через понижающий трансформатор

Нагрузка подключена через понижающий трансформатор

Контроллер ФРЦ-150 может быть применен для управления мощностью любого нагревательного элемента. Диапазон коммутируемой мощности нагрузки зависит только от номинального рабочего тока примененного твердотельного реле. При токах до 15 Ампер реле встроено непосредственно в корпус регулятора ФРЦ-150, а при больших токах следует использовать внешнее твердотельное реле, установленное на радиатор.
В случае подключения нагрузки через трансформатор регулятор ФРЦ-150 коммутирует первичную обмотку, а к вторичной обмотке подключается низковольтный нагревательный элемент с малым сопротивлением.
Область применения таких систем в промышленности может быть достаточно широка. Любая система нагрева может быть построена с применением цифрового регулятора ФРЦ-150 если не требуется строго поддерживать заданную температуру, а достаточно регулировки мощности в нагрузке. В тех случаях, когда требуется автоматическое ступенчатое управление мощностью во времени, этот регулятор будет особенно полезен.
Например, системы нагрева или сушки на основе инфракрасных излучателей излучение которых напрямую зависит от мощности.

ФРЦ-150


Краткая инструкция на ФРЦ-150

1. При включении выбрать кнопкой 1-4 (см. пиктограммы) нужный инструмент. Выбранный (текущий) инструмент отображается в первом символе дисплея в виде пиктограммы.  Если за 5 сек кнопка не нажата, то автоматически выбирается инструмент с мигающим названием. (можно вместо названия отобразить и/или пиктограмму)

2. Кратким нажатием кнопки «режим» осуществляется выбор режима работы прибора. (Непрерывный, Обучение, Таймер)

3. Во всех режимах, кроме «непрерывный», нажатие стрелок около надписи «Тс» изменяет текущее время работы инструмента в пределах от 0,1с до 99,9с. Текущее время отображается на дисплее.

4. Во всех режимах нажатие стрелок около надписи «P%» изменяет значение текущего коэффициента мощности в пределах от Рмин. до Рмакс. для выбранного инструмента. Текущий коэффициент мощности отображается дисплее.

5. Длительным (до звукового сигнала) нажатием кнопки «режим» переходим в режим выбора инструмента (как в п.1)

6. При выборе другого инструмента текущий коэффициент мощности автоматически проверяется на соответствие пределов Рмин. - Рмакс. Если текущее значение оказывается за допустимыми пределами, то параметру будет присвоено ближайшее возможное значение.

7. В режиме «Обучение» текущее время может быть установлено не только кнопками, но и нажатием на педаль на необходимое время. При этом время удержания педали автоматически отображается на дисплее.

8. В режиме «Таймер» при кратком нажатии на педаль инструмент включается на выбранное время с текущим коэффициентом мощности. Работу инструмента можно экстренно прервать повторным кратким нажатием на педаль.

9. В Режиме «Непрерывный» инструмент включается на время удержания педали с текущим коэффициентом мощности.

10. Текущее сочетание Времени и коэффициента Мощности записывают в одну из 7-ми ячеек EPROM длительным (до звукового сигнала) нажатием одной из кнопок 1-7. Для каждого инструмента в семи ячейках памяти хранятся свои значения.

11. Вызов сочетания Времени и коэффициента Мощности записанного в EPROM для текущего инструмента, осуществляется коротким нажатием одной из кнопок 1-7.

12. Текущее состояние прибора (инструмент, режим, время, коэффициент мощности) записывается в EPROM при первом же нажатии на педаль после изменения какого-либо параметра и будет восстановлено при включении прибора. Если при этом будет выбран иной инструмент, то на значение коэффициента мощности будут наложены соответствующие инструменту ограничения.

Внимание! Для предотвращения перегрева наконечников импульсных инструментов рекомендуется начинать работу с минимальных значений скорости нагрева (крайнее левое положение регулятора 7.) и затем плавно увеличивать скорость нагрева до получения оптимального результата.


Технические данные ФРЦ-150

Параметры Значения
Электропитание 230 В, 50 Гц
Выходное напряжение 0-2 В
Максимальная выходная мощность 150 Вт
Наличие режимов “обучение” и “программа” есть
Количество ячеек памяти для значений времени и мощности 7 (для каждого инструмента)
Габариты (В, Ш, Г), вес 60х160х270 мм, 2 кг
