Генератор Г4-154

Г4-154 Генератор сигналов высокочастотный


производитель Г4-154

Генератор Г4-154 (справочная информация о приборе)

Генератор сигналов высокочастотный Г4-154 предназначен для настройки и испытаний радиотехнических устройств радиовещательного диапазона, работающих в режиме непрерывной генерации, амплитудной модуляции. Прибор имеет возможность дистанционной установки всех параметров и режимов работы.

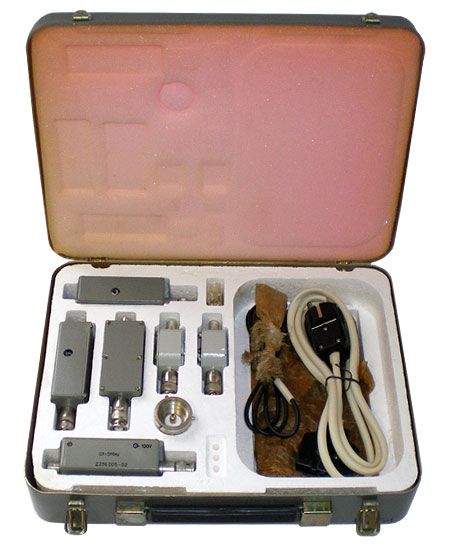

ЗИП к генератору Г4-154

ЗИП к генератору Г4-154



Комплект документации к Г4-154


Комплект документации к Г4-154


Производитель генератора Г4-154 - ГП "Нижегородский завод им. М.В. Фрунзе".

Технические данные Г4-154

Параметры Значения
Частотные параметры
Диапазон частот 0,1...50 МГц
Дискретность установки частоты 0,1-10 кГц
Основная погрешность установки частоты ±0,01 %
Нестабильность частоты 1*10-5
Параметры выходнго напряжения
Изменение выходного напряжения
на нагрузке 50 Ом 1...12 B
на нагрузке 10 кОм 15 нф не менее 100 B
Ослабление гармоник -25 дБ
Основная погрешность установки выходного напряжения ±1 дБ
Параметры модуляции
Диапазон внешних модулирующих частот, Гц 50...10000 Гц
Частота внутреннего модулятора 1000 Гц
Пределы регулировки коэффициента АМ 0...90 %
Погрешность установки коэффициента АМ ±10 %
Коэффициент гармоник огибающей 5 %
Паразитная АМ в НК ±1 %
Общие данные
Выходное сопротивление 50 Ом
Питание от сети 50 или 400 Гц 200 или 115 В
Потребляемая мощность 100 В*А
Габаритные размеры 350х135х370 мм
Масса 10,5 кг
Интервал рабочих температур от -10 до +50° С
Время непрерывной работы 16 ч
Средняя наработка на отказ 5000 ч
Технический ресурс 10000 ч
Срок службы 15 лет
