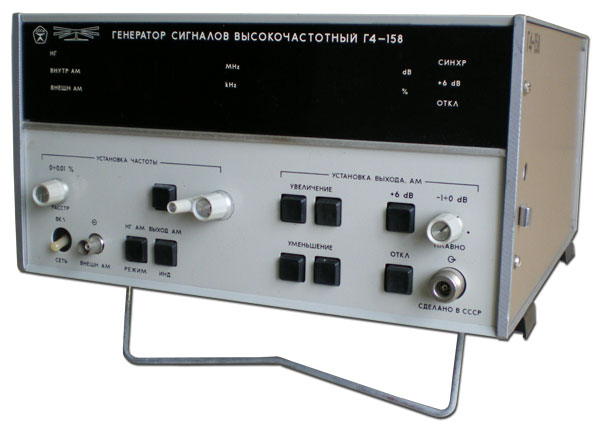

Генератор сигналов высокочастотный Г4-158



Генератор сигналов высокочастотный Г4-158


Генератор Г4-158 (справочная информация о приборе)

  • Диапазон частот 0,1 - 100 МГц
  • Точность установки частоты 1Е-5
  • Нестабильность ±0,1 дБ
  • Режимы работы НК, АМ
  • Дистанционное управление

Производитель генератора Г4-158 - ГП "Нижегородский завод им. М.В. Фрунзе".


Технические данные Г4-158

Параметры Значения
Частотные параметры
Диапазон частот 0,01 - 100 МГц
Дискретность в диапазоне частот 0,01 - 0,1 МГц ... 1 Гц
0,1 - 1 МГц ... 10 Гц
1-10 МГц ... 100 Гц
10-100 МГц ... 1000 Гц
Основная погрешность в нормальных условиях ... ±10-5
в рабочих условиях ... ±10-4
Нестабильность за 15 мин после часового самопрогрева ±10-5
Параметры выходнго напряжения
Пределы изменения уровня (на нагрузке 50 или 75 Ом) 1*10-7...2 В
(-140...+6 дБ)
Погрешность установки выходного напряжения на частотах <50 МГц ... ±0,5 дБ
на частотах >50 МГц ... ±1 дБ
Нестабильность за 15 мин после часового самопрогрева ±0,1 дБ
Погрешность установки ослабления аттенюатора:
при ослаблении <60 дБ ±0,5 дБ
при ослаблении>60 дБ ±1 дБ
Дополнительная погрешность ±0,02 дБ на каждые 1°С
Спектральная частота
Паразитная девиация частоты в полосе 30 Гц - 20 кГц 1*10-6 fн+5 Гц
Гармонические составляющие - 30 дБ
Паразитная АМ = 0,1%
Спектральная плотность амплитудных шумов
fн < 10 МГц - 135 дБ
fн < 10 МГц при отстройке от несущей на 100 кГц - 140 дБ
Амплитудная модуляция
Диапазон модулирующих частот:
внешняя AM 30 Гц...20 кГц
внутренняя AM 1 кГц
Коэффициент АМ 0 - 99%
Основная погрешность КАМ:
КАМ = 5 - 90% и Fм=1 кГц ±5 %
в диапазон модулирующих частот 10 %
Дополнительная погрешность ±2,5 % на каждые 1°С
Коэффициент гармоник:
КАМ<90% = 3%
КАМ<80% fн=0,1 - 10 МГц, Fм=1 кГц 1%
Паразитная ЧМ при КАМ=30% Fм=1 кГц 1*10-6 fн+60 Гц
Общие данные
Интервал рабочих температур от -10 до 50° C
Питание (220±22) В, (50±0,5) Гц (220±11) В, (400±12) Гц
Потребляемая мощность 60 В*А
Габаритные размеры, масса 340х175х415 мм, 10,5 кг
