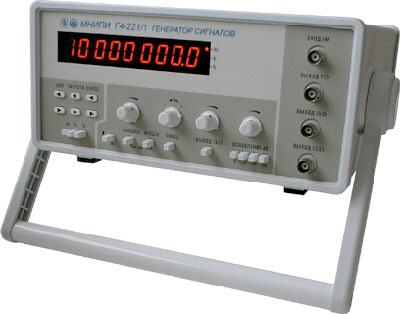

Генератор Г4-221/1

Генератор Г4-221/1


производитель Г4-221/1

Генератор сигналов функциональный Г4-221/1 (справочная информация о приборе)

Синхровыход с сигналом ТТЛ
Немодулированные и амплитудно-модулированные сигналы синусоидальной и прямоугольной формы
Цифровая индикация частоты формируемых сигналов
Сигналы синусоидальной и прямоугольной формы повышенной амплитуды

Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Производитель генератора Г4-221/1 - ОАО "МНИПИ", г. Минск.

Технические данные Г4-221/1

Параметры Значения
Формы выходных сигналов Немодулированной синусоидальной формы, амплитудно-модулированных синусоидальной формы, прямоугольной формы (меандра), прямоугольной (уровень ТТЛ) форм
Диапазон частот 0,1 Гц - 1 МГц
Погрешность установки частоты ±(0,012 + 0,0001f), f в Гц
Амплитуда без нагрузки 14 В (размах 28 В)
Амплитуда при нагрузке 1 кОм 40 В (размах 80 В)
Плавное ослабление ≥ 40 дБ
Плавное ослабление выходного сигнала -20, -40, -60 дБ
Для сигналов синусоидальной формы
Коэффициент гармоник ≤ 0,2% (10 Гц до 120 кГц), ≤1% (120 кГц до 1 МГц), ≤ 4% (1 МГц до 10 МГц)
Значение напряжения на согласованной нагрузке 50 Ом ≥ 5 В
Значение напряжения без нагрузки ≤ 10 В
Сигнал прямоугольной формы (уровень ТТЛ)
Время перехода «1» > «0», «0» > «1» ≤ 100 нс
Напряжение высокого уровня ≥ 2,4 В
Напряжение низкого уровня ≤ 0,4 В
Общие характеристики
Напряжение питания (220 ±10%) 50 Гц
Потребляемая мощность ≤ 40 ВА
Габаритные размеры (HxWxD) 147x306x340 мм
Масса 5 кг
Условия эксплуатации
Рабочая температура + 5-40 °С
Влажность 80% при 25 °С
Заменяемые приборы Г3-112, Г3-112/1, Г4-106, Г4-117
