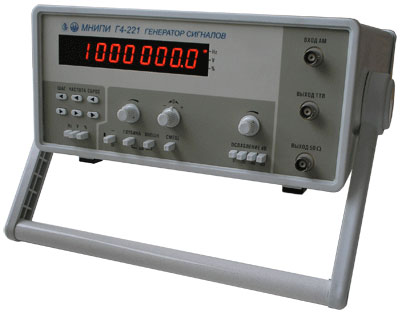

Генератор Г4-221 (справочная информация о приборе)
Синхровыход с сигналом ТТЛ
Немодулированные и амплитудно-модулированные сигналы синусоидальной и прямоугольной формы
Цифровая индикация частоты формируемых сигналов
Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Производитель генератора Г4-221 - ОАО "МНИПИ", Республика Беларусь, г. Минск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Формы выходных сигналов | Немодулированной синусоидальной формы, амплитудно-модулированных синусоидальной формы, прямоугольной формы (меандра), прямоугольной (уровень ТТЛ) форм |
| Диапазон частот | 0,1 Гц - 1 МГц |
| Погрешность установки частоты | ±(0,012 + 0,0001f), f в Гц |
| Амплитуда без нагрузки | 14 В (размах 28 В) |
| Амплитуда при нагрузке 1 кОм | 40 В (размах 80 В) |
| Плавное ослабление | ≥ 40 дБ |
| Плавное ослабление выходного сигнала | -20, -40, -60 дБ |
| Для сигналов синусоидальной формы | |
| Коэффициент гармоник | ≤ 0,2% (10 Гц до 120 кГц), ≤ 1% (120 кГц до 1 МГц), ≤ 4% (1 МГц до 10 МГц) |
| Значение напряжения на согласованной нагрузке 50 Ом | ≥ 5 В |
| Значение напряжения без нагрузки | ≤ 10 В |
| Общие характеристики | |
| Напряжение питания | (220 ±10%) 50 Гц |
| Потребляемая мощность | ≤ 40 ВА |
| Габаритные размеры (HxWxD) | 147x306x340 мм |
| Масса | 5 кг |
| Условия эксплуатации | |
| Рабочая температура | + 5-40 °С |
| Влажность | 80% при 25 °С |
| Заменяемые приборы | Г3-112/1, Г4-106, Г4-117 |
