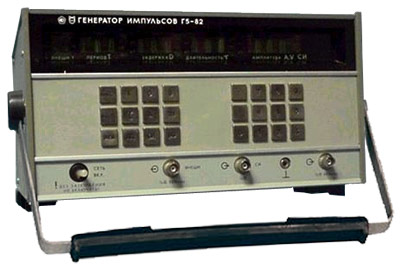

Импульсный генератор Г5-82 (справочная информация о приборе)
Прибор Г5-82 предназначен для измерения последовательностей одинарных и парных видеоимпульсов обеих полярностей.
Генератор Г5-82 применяется как автономно, так и в составе АИС с управлением через КОП при исследованиях, регулировке, настройке и контроле импульсных и цифровых устройств. В состав прибора входит выносное устройство, позволяющее увеличить амплитуду видеоимпульсов до 100 В.
Технические характеристики
| Параметры | Значения |
|---|---|
| Период повторения, мкс | одинарных импульсов ... 1-9,9*10-7 парных импульсов ... 2-9,9-7 |
| Длительность импульсов | 0,1-5*106 мкс |
| Временной сдвиг основного импульса относительно импульса | 0,1-5-106 мкс |
| Амплитуда импульсов | 0,006-60 В |
| Пределы основной погрешности установки | амплитуды ... ±(0,1U+0,1) В |
| Потребляемая мощность | 120 В*А |
| Масса | 12,5 кг |
| Габариты | 304х160х308 мм |
