Генератор Г6-46

Генератор Г6-46


производитель Г6-46

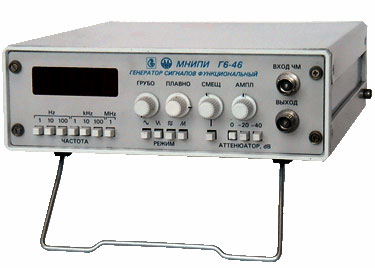

Генератор Г6-46 (справочная информация о приборе)

Генератор Г6-46 (генератор сигналов функциональный) является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, содержит цифровую индикацию частоты. Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Производитель генератора Г6-46 - ОАО "МНИПИ", Республика Беларусь, г. Минск .

Технические данные Г6-46

Параметры Значения
Формы выходных сигналов Синусоидальной, треугольной, прямоугольной, пилообразной и прямоугольной (уровень ТТЛ) форм
Диапазон частот 0,1 Гц - 1 МГц
Погрешность установки частоты ≤ 1%, индикация установки частоты сигналов осуществляется светодиодным цифровым индикатором
Нестабильность частоты За 15 мин - 0,5%
Амплитуда без нагрузки ≥ 20 В (размах сигнала)
Амплитуда при нагрузке 600 Ом ≥ 10 В (размах сигнала)
Плавное ослабление ≥ 20 дБ
Плавное смещение сигналов От 2,5 В до - 2,5 В при нагрузке 600 Ом и от 5 до - 5 В без нагрузки
Для сигналов синусоидальной формы
Коэффициент гармоник ≤ 5% в диапазоне от 10 Гц до 100 кГц
Для сигналов прямоугольной формы
Длительность фронта и среза ≤ 100 нс при внешней нагрузке 600 Ом и параллельной ёмкости ≤100 пф
Выбросы на вершинах сигнала ≤ 5% при внешней нагрузке 600 Ом и параллельной ёмкости ≤100 пф
Асимметрия импульсов ≤ 5% при внешней нагрузке 600 Ом и параллельной ёмкости ≤100 пф
Для сигналов треугольной формы
Коэффициент нелинейности ≤ 1,5% в диапазоне частот от 1 до 100 Гц
Для сигналов ТТЛ уровня
Значение напряжения высокого уровня ≥ 2,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ
Значение напряжения низкого уровня ≤ 0,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ
Время перехода из высокого уровня в низкий и наоборот ≤ 100 нс
Внешнее управление частотой (ЧМ модуляция) Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда 5 В, полярность любая
Общие характеристики
Напряжение питания (220 ±22) В частотой (50 ±0,5) Гц
Потребляемая мощность ≤ 10 ВА
Габаритные размеры (HxWxD) 210x248x71
Масса 2 кг
Условия эксплуатации
Рабочая температура + 5-40 °С
Влажность 80% при 25 °С
Заменяемые приборы Г6-27, Г6-28, Г6-29, Г6-43
