Гамма DSL - прибор для тестирования и ремонта линий ADSL, SHDSL, HDSL, E1

Гамма DSL - диагностика линии ADSL, ADSL2, ADSL 2+, зоновые магистрали SHDSL, HDSL, E1. Измерения скоростного потенциала линии (в т.ч. Интернет+ТВ), помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери. Библиотека масок, импульсные помехи, прерывания. Локализация разбаланса, поиск неисправности. Встроенный модем Annex A+B: работа с DSLAM, определение стандарта, получение данных о скорости, SNR, шуме; длительный мониторинг. Инструментарий ИРК-ПРО Гамма: DSP/рефлектометр высокого разрешения, мост. Новая быстрая платформа мгновенного старта. Цветной графический TouchScreen дисплей с высоким разрешением 800х480.

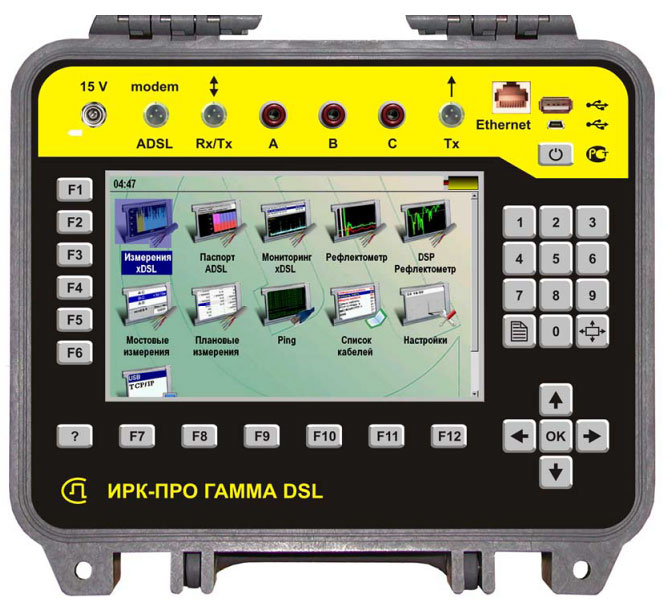

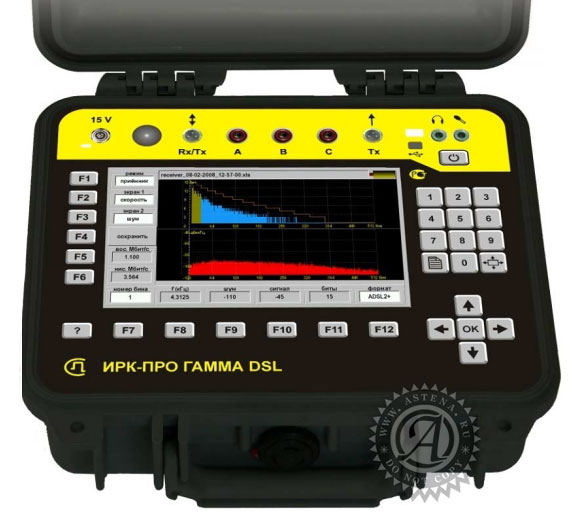

Особенности прибора Гамма DSL
  • Цветной дисплей 800х480
  • Связь с компьютером USB-порт
  • Установка новых функций с диска
  • Карта памяти 1 Гб
  • Вейвлет/стандартный рефлектометр
  • Измерительный мост
  • Выделенные линии ADSL, ADSL2, ADSL 2+ : полный комплекс частотных и мостовых измерений для паспортизации линии
  • SELT-тест линии: измерения скоростного потенциала линии, помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери
  • Зоновые магистрали SHDSL, HDSL, E1: АЧХ, NEXT, FEXT, баланс, возвратные потери, шум. Маски ETSI/ANSI

Прибор для тестирования и ремонта линий ADSL, SHDSL, HDSL, E1 Гамма DSL

мониторинг импульсных помех Дополнительные функции:
мониторинг импульсных помех
мониторинг прерываний скорости
библиотека масок
мультичастотные измерения
новые методы измерений

В приборах новой серии Гамма DSL измерение скоростного потенциала линии сопровождается анализом потерь скорости на шум и в линии с учетом масок ETSI/ANSI. Если потерь нет и скоростной потенциал соответствует длине линии, выбор пары можно считать оптимальным. Если потери на шум в линии существенно снижают скорость выделенной линии ADSL, это служит сигналом к поиску более защищенной пары или устранению неисправности в линии.

Гамма DSL

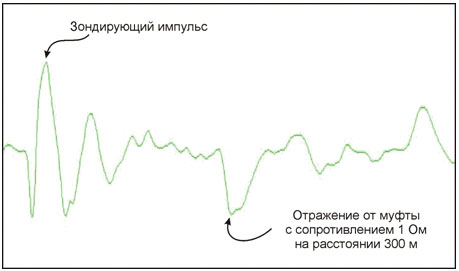

Часто разбалансировка пары приводит к потере защищенности от помех в линии. До последнего времени считалось, что поиск причин затруднителен. Приборами новой серии Гамма DSL сосредоточенная асимметрия может быть локализована с помощью симметричной рефлектометрии. Для этого разработан уникальный метод рефлектометрических измерений, который использует ту же схему измерения баланса пары, где выявляется нарушение баланса и защищенности пары от помех. Этот метод реализован и апробирован в конструкции уникального вейвлет-рефлектометра Гамма. Удобство метода заключается в том, что локализация разбалансировки проводится сразу после измерения баланса, простым переключением на рефлектометр.

тестирование линии Гамма DSL

Используя новые принципы измерений на выделенных линиях ADSL и магистралях SHDSL/E1, измеритель может быстро тестировать линию и устранять неисправности, приводящие к потери скорости ADSL.

Быстро отыскать неисправность помогает измерителю богатый инструментарий Гамма DSL: цифровой вейвлет-рефлектометр, стандартный рефлектометр с мощным импульсом, измерительный мост ИРК-ПРО со сценарием поиска.

Гамма DSL

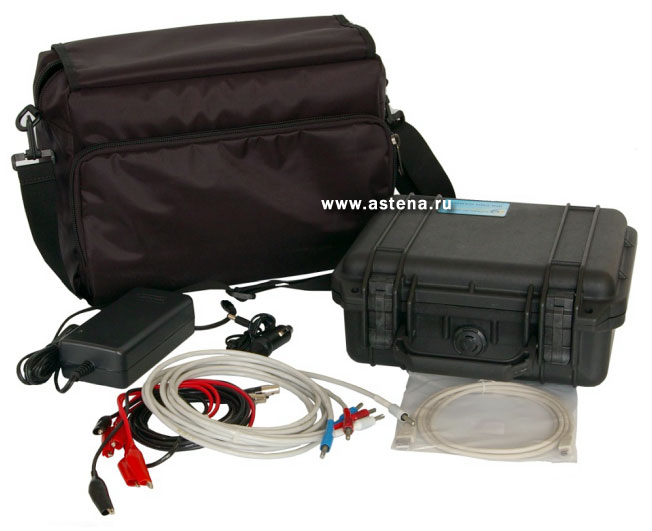

Комплект поставки Гамма DSL

Комплект поставки Гамма DSL


Технические данные Гамма DSL

Параметры Значения
Гамма DSL Функциональные возможности
Выделенные линии ADSL, ADSL2, ADSL 2+ полный комплекс частотных и мостовых измерений для паспортизации линии.
измерения скоростного потенциала линии, помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери.
Зоновые магистрали SHDSL, HDSL, E1 : (стандарт ALT 2000) - спектр шума / сигнала (NOISE)
- возвратне потери (RETURN LOSS)
- затухание сигнала (INSERTION LOSS)
- асимметрия (LONGITUDINAL BALANCE)
- переходное влияние (NEXT/FEXT)
Специальные функции - анализ скоростного потенциала линии
- мониторинг прерыанияй скорости
- суточный мониторинг импульсных помех
- маски ETSI/ANSI
- редактирование и создание масок
- запись и чтение в графическом формате
- передача протокола на компьютер
Общие характеристики Цветной дисплей 800х480
Связь с компьютером USB-порт
Установка новых функций с диска
Карта памяти 1 Гб
Вейвлет/стандартный рефлектометр
Измерительный мост
Паспорт ADSL

В этом приложении снимаются частотные и мостовые характеристики, необходимые для тестирования выделенной линии. Измерения проводятся в виде заполнения протокола, который сохраняется в памяти с данными измерений и может быть передан на компьютер в отчетной форме.

Частотные измерения:
АЧХ, спектр шума, скоростной потенциал линии. Скоростной потенциал сравнивается с расчетной скоростью для данной длины и типа кабеля. В случае занижения скорости прибор проводит анализ причин: из-за высокого уровня помех или из-за аномально высокого затухания в линии.

Мостовые измерения:

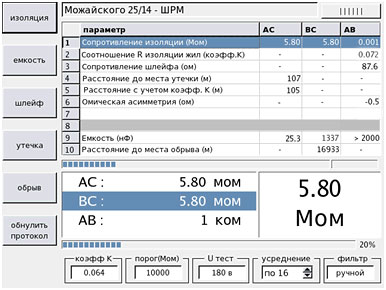

сопротивление изоляции, шлейфа, емкость, омическая и емкостная асимметрия.
Прибор проводит анализ на соответствие параметров нормам для выделенной линии.

Методика устранения причин неисправности прилагается.

Измерения xDSL

Зоновые магистрали SHDSL, HDSL, E1:
- спектр шума / сигнала (NOISE)
- возвратне потери (RETURN LOSS)
- затухание сигнала (INSERTION LOSS)
- баланс пары (LONGITUDINAL BALANCE)
- переходное влияние (NEXT/FEXT)
в диапазоне частот:
SHDSL, HDSL 1 - 512 кГц
Е1 2 - 1024 кГц

Специальные фукции:
- использование и редактирование масок ETSI/ANSI из памяти прибора;
- мгновенное создание собственных масок по измеренным частотным характеристикам (для контроля изменения параметров магистральных линий).

Выделенные линии ADSL, ADSL2, ADSL2+:

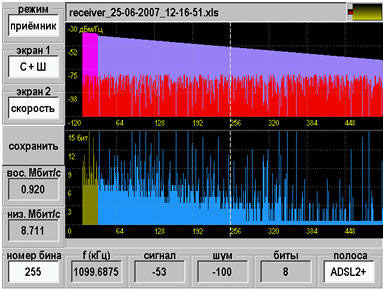

- АЧХ, спектр шума/сигнала, отношение сигнал/шум, уровень помехозащищенности, побиновая скорость восходящего и нисходящего потоков
- возвратне потери (RETURN LOSS)
- баланс пары (LONGITUDINAL BALANCE)
- переходное влияние (NEXT/FEXT)
в диапазоне каналов (бинов):
ADSL, ADSL2 0 - 255
ADSL2+ 0 - 511

Диапазон измеряемых уровней от -100 до +1 дБо (0 дБо = 8 дБн)
Погрешность измерения в диапазоне:
–50 … 0 дБ, не более ± 1 дБ
–80 …–50 дБ, не более ± 2 дБ
–100 …–80 дБ, не более ± 3 дБ

Мониторинг прерываний скорости и помех

Суточный мониторинг скорости:
прибор автоматически или измеритель сам задает порог скорости, ниже которого прибор фиксирует прерывания и выводит скорость в виде суточного графика. Прерывания сопровождаются измерением АЧХ и шумов в линии (хранящихся в памяти прибора) для определения причины прерывания скорости. Скорость, АЧХ и шум выводятся на экран из любого места графика прерываний.

Импульсные помехи:
прибор автоматически или измеритель сам задает порог спектральной плотности шума, выше которого прибор фиксирует спектр помех и выводит его на экран из любого места графика суточного мониторинга помех.

Характеристики рефлектометра
Цифровой вейвлет-рефлектометр. Стандартный рефлектометр.
Диапазоны измеряемых рефлектометром расстояний 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м
Максимальное разрешение 0,2 м
Перекрываемое затухание Не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6 – 18 В с шагом 1 В
Длительность зондирующего импульса 8-50000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1-7 с шагом 0,001
Специальные функции локализация места разбаланса пары; SELT-тест линии.
Характеристики моста
диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
диапазон электрической емкости 0,1 – 2000 нФ
диапазон измерения сопротивления шлейфа 0 – 10 кОм
диапазон измерения напряжения 0 – 300 В
испытательное напряжение 400 В, 180 В
диапазон Rп в месте повреждения изоляции 0 – 20 МОм
максимальная погрешность локализации дефекта 0,1%+1м (для Rп = 0 – 3 МОм)
максимальная погрешность измерения Rшл 0 - 3000 Ом ± 0,1%+0,1 Ом
максимальная погрешность измерения Ra ± 0,1%+0,1 Ом
максимальная погрешность измерения Rиз, Cx ± 2%
Общие
Питание питание от встроенного аккумулятора
6 элементов типа С NiMh 3.2 Ач
потребляемая мощность 7 Вт
габариты 270х240х120 мм
вес 2,5 кг
