ГАММА ЛАЙТ представляет собой оптический рефлектомет на две длины волны 1310 и 1550 нм для городских сетей и зоновых магистралей. Прибор ГАММА ЛАЙТ позволяет проводить быструю и удобную проверка линий FTTx: в режиме "Автоматические измерения" пользователю достаточно нажать только одну кнопку "старт" и прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии.

Особенности рефлектометр Гамма Лайт
  • Цветной сенсорный дисплей 640х480
  • Связь с компьютером USB-порт
  • Дистанционное управление по Ethernet
  • Визуальный локатор дефектов VFL (опция)
  • Автоматический анализ рефлектограмм
  • Работа с внешними USB-Flash накопителями
  • Система включения «Мгновенный старт»
  • Установка новых функций с диска
  • Стандартный формат Bellcore
  • Режим «Автоизмерения»
  • Режим «Test Station»
Смарт-маркер – функция для быстрого и безошибочного анализа рефлектограммы

Оператор подводит курсор к интересующему его событию. Прибор мгновенно находит начало события и автоматически расставляет скрытые 5 курсоров для анализа события. Оператор нажимает ОК – событие заносится в таблицу. Анализ рефлектограммы с 5-10 событиями занимает около 1 минуты.

Новая функция OTDR GAMMA - двусторонее тестирование

Корректная интерпретация результатов одностороннего измерения оптоволокна затруднена из-за случайного характера вариаций диаметра модового пятна. Согласно Международным рекомендациям ITU-T G.650 величину потерь с требуемой точностью можно получить, проведя квалифицированные измерение ВОЛС с двух сторон.
Оптические рефлектометры ГАММА проводят 2W-тестирование с удаленным управлением MASTER-SLAVE в любых сочетаниях Лайт-Лайт, Лайт-Люкс, Люкс-Люкс.

Test Station – автоматическая диагностика

Функция Test Station дает возможность даже необученному пользователю (например, любому сотруднику станции) быстро проверить оптическую линию. Для этого оптический рефлектометр достаточно подключить к линии и выбрать нужный шаблон из памяти.
Прибор повторит измерения, сравнит полученный результат с шаблоном и даст заключение об исправности линии. В случае неисправности прибор определит причину и локализует повреждение.

Удаленное управление TCP/IP. Удаленный мониторинг линии

Одним из инструментов обеспечения безотказности работы сетей служит непрерывный мониторинг оптоволоконных кабелей. В OTDR GAMMA реализована возможность удаленного управления по протоколу TCP/IP, что обеспечивает полный контроль через локальные и глобальные сети. Для передачи данных между уровнями информационной структуры используется сетевой протокол Ethernet10/100BaseFX. Также через разъем Ethernet прибором можно управлять с любого компьютера с помощью программы OTDR View.

Ethernet-сервис PING, IPTV

IP-тест OTDR GAMMA поддерживает визуальное тестирование цифрового телевидения IPTV (картинка, звуковой и видеоформат, разрешение, скорость). В случае неполадок на оптической линии с окончанием Ethernet оптические рефлектометры Гамма Люкс и Гамма Лайт локализуют повреждение.

FTP Интернет сервис - новая уникальная функция платформы Гамма

Доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений. Это дает измерителю новые возможности:

• получение опорных рефлектограмм с FTP-сервера
• получение шаблонов Test Station
• передача измерений на FTP-сервер и их хранение
• подключение к измерениям экспертной помощи



Программа OTDR View
OTDR View – программа, предназначенная для получения, просмотра и обработки SOR файлов версии 2.0. Данные файлы являются файлами-хранилищами рефлектограмм.
Основные функции
1. Просмотр и анализ рефлектограмм, сохраненных в формате SOR файл версии 2.0.
2. Генерация отчетов.
3. Плановые измерения. Анализ и сравнение с полученными ранее результатами (до 10 рефлектограмм на экране).
4. Подготовка эталонных рефлектограмм (шаблонов) для функции Test Station.
5. Управление удаленным оптическим рефлектометром, подключенным к компьютеру через Ethernet.
Органы управления и разъемы прибора ГАММА ЛАЙТ

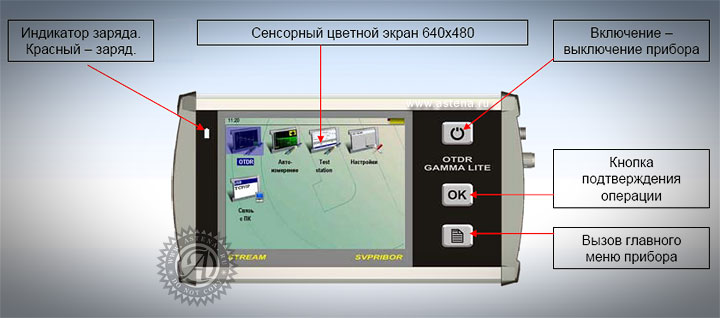

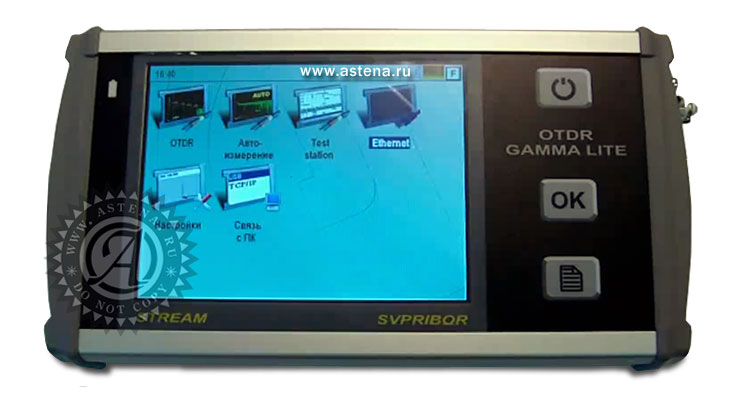

Передняя панель прибора Гамма Лайт

Передняя панель прибора Гамма Лайт

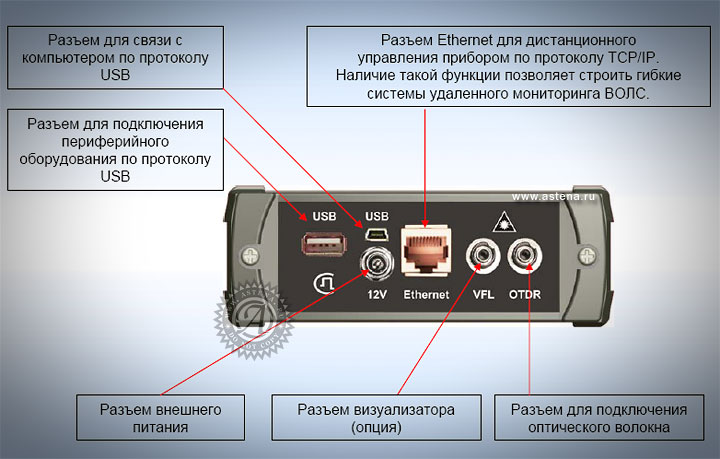

Панель разъемов прибора Гамма Лайт

Панель разъемов прибора Гамма Лайт

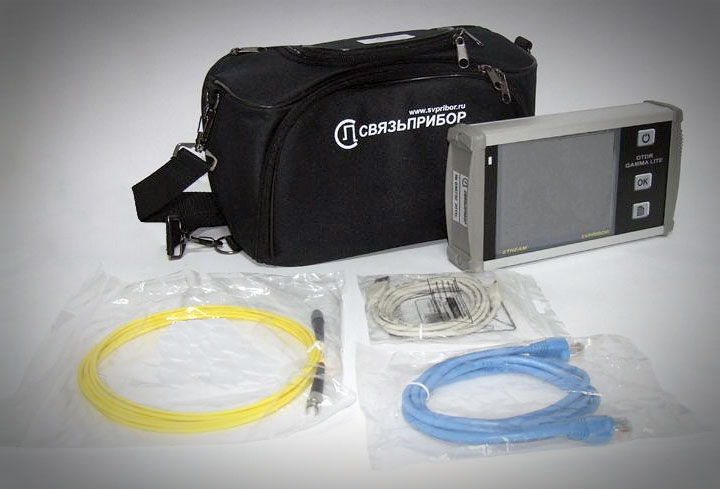

Комплектация рефлектометра Гамма Лайт

Комплектация рефлектометра Гамма Лайт


Технические данные Гамма Лайт

Параметры Значения
Тип волокна / Тип оптического разъема ОМ / FC
Длина волны, нм 1310±20 и 1550±20
Динамический диапазон, дБ 30/28
Мертвая зона по затуханию, м 10
Мертвая зона по событиям, м 3
Длительность импульса, нс 8 - 20 000
Диапазоны расстояний, км 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100; 160
Дискретность отображения затухания, дБ 0,001
Число точек До 64 000
Интервал дискретизации, м 0,32 - 7,6
Питание Li-Ion 7,2 В 5 Ач
Габариты / Масса 220х125х45 мм / 1 кг
