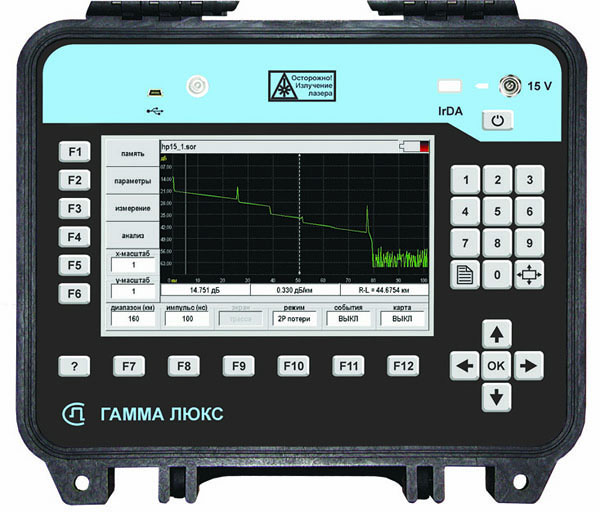

Оптический рефлектометр Гамма Люкс


Оптический рефлектометр Гамма Люкс

Гамма Люкс предназначен для измерение затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей волоконно-оптических линий. Прибор Гамма Люкс может применяться также при производстве оптических волокон и оптических кабелей, монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях.

Основные особенности рефлектометра Гамма Люкс
  • быстрая и удобная проверка линий FTTx
  • автоматические измерения; Смарт-маркер, Test Station
  • динамический диапазон 36/34 дБ (1310/1550 нм)
  • удаленное управление по протоколу TCP/IP
  • USB host: подключение флэш памяти / мышь
  • двустороннее тестирование линии
  • FTP Интернет сервис
  • новые опции: встроенный измеритель оптической мощности PM; рефлектометр для медного окончания MtdR
  • мертвая зона по затуханию 8-9 метров, по отражению - 2,5 - 3 метра
  • минимальная дискретность отсчетов 32 см, число точек - до 64 000
  • анализ, генерация отчетов
Опции
- Встроенный локатор оптических дефектов
- Измеритель оптической мощности
- tdR- рефлектометр для "медного окончания"



На прибор Гамма Люкс имеется свидетельство об утверждении типа средств измерений RU.C.37.003.A № 35445

Гамма Люкс внесен в государственный реестр средств измерений под № 40716 - 09


Технические данные Гамма Люкс

Параметры Значения
Тип волокна одномодовое
Длина волны, нм 1310 ± 20 / 1550 ± 20
Динамический диапазон, дБ 34 / 32
Мертвая зона по затуханию/отражению, м 8 / 3
Длительность импульса, нс 6 ÷ 20 000
Диапазоны расстояний, км 0,2; 0,5; 1,25; 2,5; 5; 10; 25; 50; 100; 200
Погрешность измерения расстояний, м ±(0,3 + интервал дискретизации + 5 х10-5 х L)
Дискретность отображения затухания, дБ 0,001
Погрешность измерения затухания, дБ/дБ 0,05
Интервал дискретизации, м 0,15 ÷ 40
Диапазон установка показателя преломления 1,0000 ÷ 2,0000
Тип оптического разъема FC
Питание/потребляемая мощность 6 х С NiMh 3,2 Ач / 7 Вт
Габариты, мм / масса, кг 270 х 240 х 120 / 2,5
