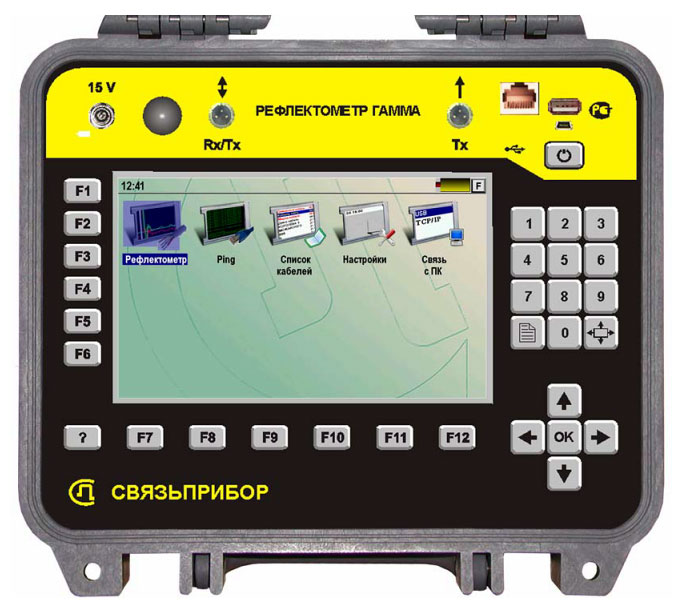

Рефлектометр Гамма используется для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар. В прибор Гамма заложена возможность наращивания новых измерительных и сервисных функций: по мере их появления измеритель легко сможет сделать апгрейд своего прибора.

Особенности прибора Гамма

  • Новая быстрая платформа мгновенного старта
  • Цветной графический TouchScreen дисплей с высоким разрешением 800х480
  • USB host: подключение флэш памяти
  • USB мышь
  • Ethernet-функция (Ping, IPTV)
  • Карта памяти - 1 ГБ или более
  • Специальные функции: "антилыжа" и компенсация затухания
  • Запись рефлектограмм: сохранение в базе данных прибора; данные разных приборов обмениваются
  • Режимы просмотра: просмотр рефлектограммы из памяти; сравнение измерения и памяти; разность измерения и памяти
  • Карта кабеля. Если выбран кабель из базы, на карте будут отображаться положение муфт конкретного кабеля
  • Список кабелей. Список кабелей содержит сведения о конкретных кабелях: муфты кабеля и участки со своим Ку

«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.
Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.
Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.


Технические данные прибора "Гамма"

Параметры Значения
Диапазоны измеряемых рефлектометром расстояний 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6 - 18 В с шагом 1 В
Длительность зондирующего импульса 8-50000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1-7 с шагом 0,001
Волновое сопротивление 20 Ом - 1 кОм
Защита по входу ±400 В по постоянному напряжению, 220 В на частоте 50 Гц
питание от встроенного аккумулятора aккумуляторная батарея Li-Ion 7,2 В / 4,4 Ач
потребляемая мощность 7 Вт
габариты 270х240х120
вес 2,5 кг
