ГК-310А-2 Генератор кабельный автоматический


Генератор кабельный автоматический ГК-310А-2

Конструктивно генератор ГК-310А-2 выполнен в виде переносного блока, помещенного в сумку для переноски.

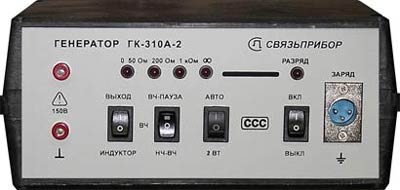

На передней панели прибора расположены (слева направо, сверху вниз):
выходные разъемы генератора;
светодиодный индикатор сопротивления нагрузки;
переключатель нагрузки: "ИНДУКТОР" - встроенный индуктор для бесконтактного подключения к трассе, "ВЫХОД" - для контактного подключения к трассе;
переключатель режимов: "ВЧ-ПАУЗА" - характерный сигнал высокой частоты, "ВЧ" непрерывная работа на высокой частоте и "НЧ-ВЧ" периодическая посылка сигналов двух частот и паузы;
переключатель выходной мощности: "АВТО" - выходная мощность зависит от сопротивления нагрузки и "2 ВТ" - выходная мощность фиксирована;
светодиодный индикатор разряда аккумулятора;
выключатель генератора;
разъем для подключения внешнего адаптера для зарядки встроенного аккумулятора и питания генератора.

Назначение ГК-310А-2
Генератор ГК-310А-2 с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения с помощью трассо-дефектоискателя "Поиск - 210Д-2":
трассы воздушных и кабельных линий связи и радиофикации;
трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов);
глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
повреждения изоляции внешних пластмассовых покровов кабелей;
места обрыва или короткого замыкания (КЗ) жил кабеля;
места обрыва троса.

Принцип работы ГК-310А-2
Рабочие частоты 2187,5 Гц и 273,5 Гц задаются кварцевым резонатором.
В режиме "ВЧ-ПАУЗА" характерный сигнал частотой 2187,5 Гц создается периодической паузой длительностью 0,29 секунды с периодом 1,18 секунды.
В режиме "ВЧ" генератор формирует непрерывный сигнал частотой 2187,5 Гц. Режим "ВЧ" возможен только при работе генератора от адаптера. При работе от встроенного аккумулятора для контроля напряжения аккумулятора режим "ВЧ" автоматически заменяется режимом "ВЧ?ПАУЗА".
В режиме "НЧ-ВЧ" генератор формирует периодическую посылку сигналов двух частот - 273,5 Гц длительностью 1,18 секунды, 2187,5 Гц длительностью 0,48 секунды и паузы длительностью 0,26 секунд с периодом 1,92 секунды.
Высокочастотный преобразователь обеспечивает автоматическое регулирование выходной мощности генератора.
В режиме "2 ВТ" выходная мощность автоматически поддерживается на уровне 2 Вт.
В режиме "АВТО" регулирование мощности выходного сигнала генератора осуществляется следующим образом. При нагрузке около 50 Ом генератор выдает мощность 2 Вт. С ростом сопротивления нагрузки генератор увеличивает мощность посылаемого сигнала. Благодаря этому достигается уверенный прием сигнала при увеличении длины линии или при поиске повреждения изоляции. При нагрузке около 1000 Ом генератор выдает сигнал мощностью 10 Вт.
С уменьшением величины сопротивления нагрузки (короткие участки) генератор автоматически снижает мощность посылаемого сигнала, благодаря чему достигается отсутствие сильного паразитного сигнала в соседних линиях. При этом уровень сигнала, который принимает трассопоисковый прибор, поддерживается практически постоянным в диапазоне сопротивления нагрузки менее 50 Ом (т.е. мощность сигнала в этом диапазоне пропорциональна сопротивлению нагрузки).
Потребляемая мощность генератора примерно пропорциональна мощности выходного сигнала и контролируется по индикатору сопротивления нагрузки в зависимости от выбранного режима "АВТО" или "2 Вт"

Описание работы ГК-310А-2
Электропитание генератора осуществляется от встроенного необслуживаемого аккумулятора напряжением 12 В и емкостью 4,5 А/ч. Поэтому, каждый раз перед выходом на трассу аккумулятор следует заряжать с помощью сетевого адаптера, входящего в комплект.
Подключите адаптер к генератору и полностью зарядите аккумулятор. При выключенном генераторе и включенном сетевом адаптере светодиодный индикатор сопротивления нагрузки отображает ток заряда аккумулятора. Начало заряда разряженного аккумулятора индицируется зажиганием трех светодиодов, что соответствует максимальному току заряда. Окончание заряда определяет свечение одного светодиода, что соответствует минимальному току заряда. Заряд аккумулятора осуществляется также во время работы генератора при включенном сетевом адаптере.
При включении в отсутствии внешней нагрузки генератор должен издавать характерный звуковой сигнал и периодически включаться светодиод «∞» на индикаторе сопротивления нагрузки. При разрядке аккумулятора ниже 11 В должен периодически включаться светодиод "РАЗРЯД", а при снижении напряжения ниже 10,5 В генератор автоматически отключается. При этом светодиодный индикатор сопротивления нагрузки гаснет, индикатор разряда перестает пульсировать, а общий ток потребления не превышает 0,1 мА. Тем не менее, длительное нахождение в таком режиме приведет к повреждению аккумулятора. Поэтому обязательно выключайте прибор по окончании работы выключателем питания на передней панели.
Для повторного включения необходимо установить выключатель питания в положение "ВЫКЛ", а затем "ВКЛ". Устройство контроля аккумулятора измеряет напряжение питания только в режимах работы генератора с паузой.
Порядок работы при гальваническом подключении к линии.
К выходным клеммам генератора подключите жилу испытуемого кабеля и заземление. Жилу кабеля на дальнем конце следует замкнуть на "землю". В качестве заземлителей используется защитное заземление или штырь заземления.
При работе в условиях значительных индустриальных помех рекомендуется использовать генератор в режиме характерного сигнала - переключатель в положении "ВЧ-ПАУЗА" или "НЧ-ВЧ".
Включите генератор.
При необходимости длительной работы от встроенного аккумулятора следует использовать режим "2 ВТ". В этом режиме выходная мощность автоматически поддерживается на уровне 2-3 Вт.
В режиме согласования показания индикатора соответствуют сопротивлению нагрузки на частоте 2187,5 Гц. Согласование мощности происходит автоматически.
При отсутствии контакта с кабелем или сопротивлении нагрузки более 1000 Ом (режим холостого хода) показания индикатора сопротивления нагрузки устанавливаются в положение - "Ґ" и подается звуковой сигнал. При нагрузке более 1000 Ом генератор продолжает работу с максимальным напряжение на выходе.
В некоторых случаях при подключении к линиям, проходящим рядом с линиями ИКМ-15 (ИКМ-30), возможно появление помех, связанных с высоким уровнем низкочастотного сигнала (особенно при подключении генератора к общему сигнальному заземлению). Для устранения данного эффекта можно воспользоваться делителем из двух резисторов сопротивлением 80-130 Ом и мощностью 2-5 Вт. Генератор подключается к двум резисторам соединенным последовательно, а тестируемая жила к средней точке. Следует учитывать, что при этом сигнал генератора будет ослаблен.
По окончании работ необходимо сначала выключить питание генератора, затем отключить генератор от испытуемого кабеля.
Порядок работы при бесконтактном подключении к линии.
В условиях, когда непосредственный доступ к жилам кабеля затруднен, в генераторе "ГК310А-2" имеется возможность бесконтактного подключения с помощью встроенного индуктора. При этом мощность сигнала, передаваемого в линию, будет значительно меньше, чем в случае гальванического подключения.
Установите переключатель "ИНДУКТОР"-"ВЫХОД" в положение "ИНДУКТОР". Генератор следует разместить перпендикулярно к исследуемому кабелю, поставив его на землю (генератор по отношению к кабелю должен располагаться так же, как и датчик антенны). Расстояние между исследуемым кабелем и нижней частью генератора должно быть минимальным. Это особенно важно, если рядом находятся другие линии, поскольку сигнал будет индуцироваться и во всех близко расположенных металлических объектах.
Для обеспечения длительной работы от аккумулятора генератор автоматически перейдет в режим "2 ВТ" независимо от положения переключателя "АВТО"-"2ВТ". В этом режиме выходная мощность автоматически поддерживается на уровне 2-3 Вт. Порядок работы с генератором описан в пункте 7.2.
Генератор "ГК-310А-2" также можно бесконтактно подключить к кабелю с помощью индукционных клещей. Клещи представляют собой индукционную катушку с разъемным магнитопроводом, который замыкается вокруг тестируемого кабеля. При таком подключении достигается более высокий уровень сигнала в линии и значительно снижается влияние на соседние магистрали.

Контроль потребляемой мощности ГК-310А-2
Контроль потребляемой мощности необходим при работе генератора от встроенного аккумулятора. Индикатор сопротивления нагрузки позволяет оценить потребляемый ток в зависимости от режима работы "АВТО" или "2 ВТ". Типовые значения времени непрерывной работы генератора в режиме «ВЧ-ПАУЗА» приведены в таблице :

Показания индикатора Время непрерывной работы (не менее), Ч
«АВТО» «2 Вт»
0-50 Ом 8 8
50-200 Ом 8 8
200-1000 Ом 3 8
3-8 8
Встроенный индуктор - 8

Технические данные ГК-310А-2

Параметры Значения
Основные технические характеристики
Рабочие частоты генератора, Гц 2187,5 + 1
1273,5 + 0,5
Периодичность характерного сигнала, с 1,18
Длительность паузы, с 0,29
Диапазон автоматического согласования с сопротивлением нагрузки, Ом 1 - 1000
Выходная мощность (не менее), Вт "АВТО" 1 "2 ВТ" 2
при сопротивлении нагрузки 1000 Ом 10 2
при сопротивлении нагрузки 50 Ом 2 2
Время непрерывной работы от встроенного аккумулятора в режиме "ВЧ-ПАУЗА" (не менее), Ч "АВТО" 1 "2 ВТ" 2
при сопротивлении нагрузки 1000 Ом 3 8
при сопротивлении нагрузки 50 Ом 8 8
1 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
2 Выходная и потребляемая мощность не зависят от сопротивления нагрузки.
Время зарядки встроенного аккумулятора (не более), Ч 12
Питание От сети переменного напряжения 50 Гц 220 В + 20%
От встроенного аккумулятора 12 В, 4,5 А/ч
Температура окружающей среды -20 ... +50°С
Относительная влажность воздуха до 90% при 30°С
Атмосферное давление 86 - 106 кПа
