ГОСТ Р 53734.5.1-2009 "Электростатика. Защита электронных устройств от электростатических явлений"


Страница: 1 2 3 4

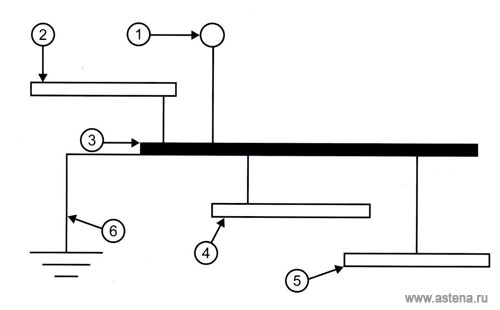

Схема УЗЭ с точками заземления

Рисунок 1. Схема УЗЭ с точками заземления

Условные обозначения

1. антистатический браслет и провод
2. рабочая поверхность
3. общая точка заземления
4. напольное антистатическое покрытие
5. антистатический пол
6. функциональное заземление или защитное заземление (функциональное заземление должно соединяться с защитным заземлением)

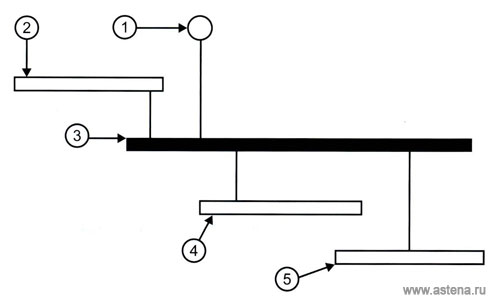

Схема системы эквипотенциального соединения

Рисунок 2. Схема системы эквипотенциального соединения

Условные обозначения

1. антистатический браслет и провод
2. рабочая поверхность
3. общая точка заземления
4. напольное антистатическое покрытие
5. антистатический пол

Таблица 1. Требования к заземлению/соединению

Техническое требование Метод заземления Метод тестирования / стандарт Требуемые пределы
Система заземления/ соединения Защитное заземление ГОСТ 12.1.030-81 Пределы, установленные в ГОСТ 12.1.030-81
Функциональное заземление ГОСТ 12.1.030-81 Пределы, установленные в ГОСТ 12.1.030-81
Эквипотенциальное соединение См. прилагаемую технологию выполнения из Таблиц 2 и 3 См. пределы для каждого элемента ЭСР-управления в Таблицах 2 и 3

5.3.2 Заземление персонала

При работе с чувствительными к ЭСР изделиями персонал должен иметь заземление или эквипотенциальное соединение в соответствии с требованиями, изложенными ниже. Если персонал находится на ЭСР-защищенном рабочим месте, сотрудники должны быть заземлены через антистатические браслеты.
Для работы стоя персонал может заземляться либо с помощью антистатических браслетов, либо с помощью системы заземления «напольное покрытие - обувь». Если используется система «напольное покрытие - обувь», необходимо соблюдать два условия:
- общее сопротивление системы (от сотрудника - через обувь и покрытие к заземляющему оборудованию) должно быть менее 3,5x107 Ом;
- максимальное создаваемое телом напряжение должно быть менее 100 В; общее сопротивление системы должно быть менее 1x109 Ом.

Таблица 2. Требования к заземлению персонала


Техническое требование Элемент ЭСР-управления Приемка продукции Проверка соответствия
Способ измерений Пределы Способ измерений Пределы
Заземление персонала Провода антистатических браслетов ANSI/ESD S1.1 (5.1) [12] < 5х106 Ом или определяемое пользователем значение См. «Антистатический браслет»
Сопротивление антистатического браслета ANSI/ESD S1.1 (5.2) [12]
- внутри ≤ 1х105 Ом Не применяется
- снаружи >1х107 Ом Не применяется
Антистатический браслет (см. примечание 1) Не применяется Приложение А.1 R<3,5х107 Ом
Обувь IЕС 61340-4-3 [9] Проводящая: < 1х105 Ом
Рассеивающая: 1x105 ≤ R ≤ 1x108 Ом
См. «Сотрудник-обувь»
Система «сотрудник-обувь-пол» IЕС 61340-4-5 [10] Rg<3,5x107 Ом или
R9<1,0X109 Ом и напряжение тела < 100 В (среднее из 5 самых высоких значений)
См. «Сотрудник-обувь»
Система «сотрудник-обувь» Не применяется Приложение А.1 R < 3,5x107 Ом

Примечание 1: Если антистатическая одежда является частью системы заземления «Антистатический браслет», общее сопротивление системы, включающее сотрудника, одежду и провод заземления, должно быть менее 3,5x107 Ом.

Примечание 2: Используемый в этой таблице символ: Rg означает сопротивление относительно земли.


5.3.3 Участки, защищенные от электростатического разряда (УЗЭ)

Работа с чувствительными к ЭСР компонентами без защитного покрытия или упаковки должна выполняться в УЗЭ. Перед входом в УЗЭ должны быть установлены хорошо видимые персоналу предупредительные знаки.

Примечание 1: УЗЭ может представлять собой все здание, помещение или единичное рабочее место.
Доступ в УЗЭ должен быть ограничен только персоналом, который прошел ЭСР-обучение. Необученный персонал не должен допускаться к операциям с чувствительными к ЭСР изделиями.
Все неосновные диэлектрики (пластик или бумага), такие как чашки, контейнеры для продуктов питания, личные вещи должны быть удалены с рабочих или других мест, где используют незащищенные чувствительные к ЭСР компоненты.
Опасность ЭСР, связанная с необходимостью применения диэлектриков должны быть оценена, чтобы гарантировать следующее:
- электростатическое поле в месте, где используются чувствительные к ЭСР компоненты, не превышает 10000 В/м;
- если электростатический потенциал, измеряемый на поверхности изоляторов, необходимых для работы, превышает 2000 В, то их рекомендуется размещать на расстоянии минимум 30 см от чувствительных к ЭСР компонентов.
Если измеренное электростатическое поле или потенциал поверхности превышает установленные пределы, необходимо использовать ионизацию или другие методы ослабления заряда.
При использовании чувствительных к ЭСР компонентов создание УЗЭ необходимо. Однако существует множество разных способов формирования программы ЭСР-управления.
Приведенная ниже таблица перечисляет некоторые из возможных элементов ЭСР-управления, которые можно использовать для управления статическим электричеством. Для тех элементов ЭСР-управления, которые выбраны для использования в программе ЭСР-управления, указанный диапазон становится обязательным.

Примечание 2: Если пределы, указанные в Таблице 3, превышены, программа ЭСР-управления должна включать положение о внесении изменений в соответствии с требованиями, изложенными в 5.1.3.
