Таблица 3. Требования к УЗЭ

Элемент ЭСР-управления Приемка продукции (см. Примечание 1) Проверка соответствия (см. Примечание 2)
Способ измерений Пределы (см. Примечание 3) На основании способа измерений Пределы (см. Примечание 3)
Рабочие поверхности, стеллажи хранения и тележки IЕС 61340-2-3 [7] Rgp < 1x109 Ом
Rp-p < 1x109 Ом (см. Примечание 6)
IEC 61340-2-3 [7] Rg < 1х109 Ом
Пол IEC 61340-4-1 [8] (см.Примечания 4 и 5) Rgp < 1х109 Ом IEC 61340-4-1 [8] Rg < 1х109 Ом
Ионизация ANSI/ESDSTM 3.1 [14]   ANSI/ESDSTM 3.1 [14]
Ослабление (1000 В до 100 В) < 20 с Ослабление (1000 В до 100 В) < 20 с
Напряжение смещения < ±50 В Напряжение смещения < ±50 В
Стул IEC 61340-2-3 [7] (измерения сопротивления до заземляемой точки - 8.6.3) Rgp < 1х1010 Ом IEC 61340-2-3 [7] (8.6.3 за исключением измерения относительно земли) Rgp < 1х1010 Ом
Одежда ANSI/ESDSTM 2.1 [13] Rp-p < 1х1012 Ом ANSI/ESDSTM 2.1 [13] Rp-p < 1х1012 Ом
Одежда (заземляемая) (см. Примечание 7) ANSI/ESDSTM 2.1 [13] Rp-p < 1х109 Ом ANSI/ESDSTM 2.1 [13] Rp-p < 1х109 Ом

Примечание 1: При приемке продукции, параметры окружающей среды при испытаниях должны быть 12% относительной влажности и 23°С.

Примечание 2: Методы испытания при проверке соответствия относятся только к базовой методике испытания. Не ожидается, что метод испытания должен соблюдаться полностью.

Примечание 3: Символы, используемые в этой таблице: Rp-p - сопротивление от точки до точки, Rg - сопротивление относительно земли и Rgp - сопротивление до точки заземления.

Примечание 4: Максимально допустимое напряжение, разрешенное для измерения, которое может использоваться в программе ЭСР-управления согласно требованиям настоящего стандарта, составляет 100 В.

Примечание 5: Если покрытие пола, используется для заземления персонала, работающего с чувствительными к ЭСР компонентами, см. соответствующие системные требования, указанные в Таблице 2.

Примечание 6: В ситуациях, опасных с точки зрения разряда от заряженного устройства (модель МЗУ), рекомендуется установить нижний предел сопротивления от точки до точки в 1x104 Ом.

Примечание 7: Если заземляемая одежда используется как часть первичного пути заземления сотрудника (сотрудник соединяется с одеждой, которая соединяется с проводом заземления, прикрепленным к земле), тогда максимальное сопротивление от тела сотрудника до заземления должно составлять 3,5x107 Ом.

6. Упаковка

Защитная упаковка и ее маркировка должна отвечать требованиям заказчика (контракты, заказы на покупку, чертежи и другая документация). Если заказчик не оговаривает требования к защитной упаковке, организация сама должна определить требования, предъявляемые к защитной упаковке чувствительных к ЭСР компонентов в рамках разработанного плана. Упаковка должна определяться для всех перемещений материала внутри защищаемых зон, между защищаемыми зонами, между рабочими местами, при перевозке для обслуживания на местах и к заказчику по данной классификации.

Следующая таблица и соответствующие методы испытаний должны быть использованы для классификации материалов ЭСР-защищенной упаковки, которые выбраны для использования с ЧЭСР компонентами.

Таблица 4 - Упаковка


Техническое требование Элемент управления ЭСР (материал упаковки) Метод тестирования (см. Примечание 2) Требуемый диапазон
Упаковка Статически рассеивающий IEC 61340-2-3 [7] 1x105 ≤ Rs < 1х1011 Ом (см. Примечание 1)
Проводник IЕС 61340-2-3 [7] 1x102 ≤ Rs < 1х105
Диэлектрик IЕС 61340-2-3 [7] Rs ≥ 1х1011 Ом
Экранирующий разряд (пакеты) ANSI/ESD STM 11.31 [15] < 50 нДж

Примечание 1: См. IEC 61340-2-3 [7]; используйте методику для поверхностного сопротивления (Rs), чтобы выполнить эти измерения.

Примечание 2: Для приемки материалов упаковки испытание должно проводиться при следующих параметрах окружающей среды - 12% относительной влажности и 23°С.

7. Маркировка

Маркировка ЧЭСР компонентов, оборудования и упаковки должна соответствовать требованиям заказчика (контракты, заказы на покупку, чертежи и другая документация). Если заказчик не оговаривает требования к маркировке, организация при разработке плана программы ЭСР-управления должна сама принять решение о необходимости применения маркировки. Если определено, что маркировка требуется, это должно документироваться как часть плана.

Приложение А (обязательное)


Методы испытаний

А.1 Метод испытания браслета

Наденьте антистатический браслет на руку и подключите свободный конец провода к измерительному прибору. Пластину, соприкасающуюся с рукой, следует прижать, чтобы убедиться, что значение сопротивления браслета находится в допустимых пределах. Для измерения может использоваться прибор или другое оборудование, позволяющее измерять сопротивление в диапазоне от 5,0x104 Ом до, как минимум, 1x108 Ом. Напряжение разомкнутой цепи тестера должно составлять от 9 до 40 В. Пример типичного устройства тестирования показан на Рисунке А.1.

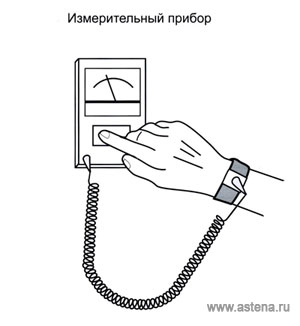

Испытание антистатического браслета

Рисунок А.1. Испытание антистатического браслета

1 Испытания антистатического браслета проводятся в составе системы "человек-браслет" и в условиях, предусмотренных требованиями по безопасности.


А.2 Методика испытания обуви (пример)

Встаньте одной ногой на проводящий электрод. Пластину, соприкасающуюся с рукой, следует прижать, чтобы убедиться, что сопротивление системы «сотрудник - обувь» находится в допустимых пределах (см. рис. А.2). Измерительным прибором может быть тестер или другое оборудование, позволяющее измерять сопротивление в диапазоне от 5x104 Ом до, как минимум, 1x108 Ом. Напряжение разомкнутой цепи тестера обычно составляет от 9 до 40 В. Пример типичного устройства тестирования показан на Рисунке А.2.

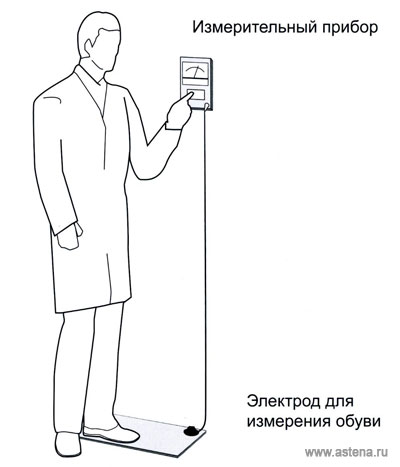

Тестирование обуви

Рисунок А.2 - Тестирование обуви (пример)

Приложение Б (обязательное)

Информация о соответствии ссылочных международных стандартов национальным стандартам

Обозначение и наименование соответствующего национального, международного стандарта Обозначение ссылочного международного стандарта
ГОСТ Р 50571.26-2002 МЭК 60364
ГОСТ Р 51350-99 МЭК 61010-1
ГОСТ Р МЭК 61140-2000 МЭК 61140


Библиография

[1] IEC 60479-27 Semiconductor devices - Mechanical and climatic test methods -Part 27: Electrostatic discharge (ESD) sensitivity testing - Machine model (MM)
[2] IEC 61340-1-2 Definitions of all parts of the electrostatics series 61340-1-2 (under consideration)
[3] IEC 60364 Electrical installations of buildings
[4] IEC/TS 60479-1 Effects of current on human beings and livestock - Part 1: General aspects
[5] IEC/TS 60479-2 Effects of current on human beings and livestock - Part 2: Special aspects
[6] IEC 60749-26 Semiconductor devices - Mechanical and climatic test methods -Part 26: Electrostatic discharge (ESD) sensitivity testing - Human body model (HBM)
[7] IEC 61340-2-3 Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation.
[8] IEC 61340-4-1 Standard test methods for specific applications - Section 1: Electrostatic behavior of floor coverings and installed floors.
[9] IEC 61340-4-3 Standard test methods for specific applications - Footwear
[10] IEC 61340-4-5 Standard test methods for specific applications - Methods for characterizing the electrostatic protection of footwear and flooring in combination
[11] IEC/TR 61340-5-2 Protection of electronic devices from electrostatic phenomena - User Guide
[12] ANSI/ESD S1.1 Standard Test Method for the protection of electrostatic discharge susceptible items - Wrist Straps
[13] ANSI/ESD STM2 Standard Test Method for the protection of electrostatic discharge susceptible items - Garments
[14] ANSI/ESD STM3.1 Standard Test Method for the electrostatic discharge susceptible items - Ionization
[15] ANSI/ESD STM11.31 Standard Test Method for evaluating the performance of electrostatic discharge shielding materials - Bags
