Hakko 392

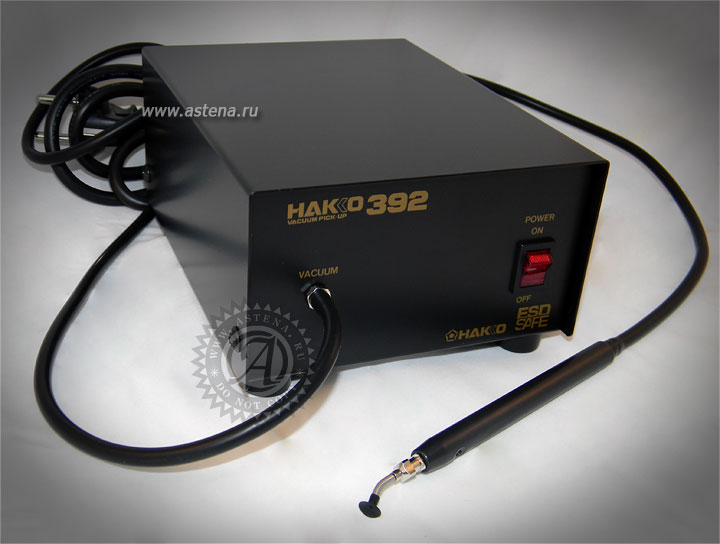

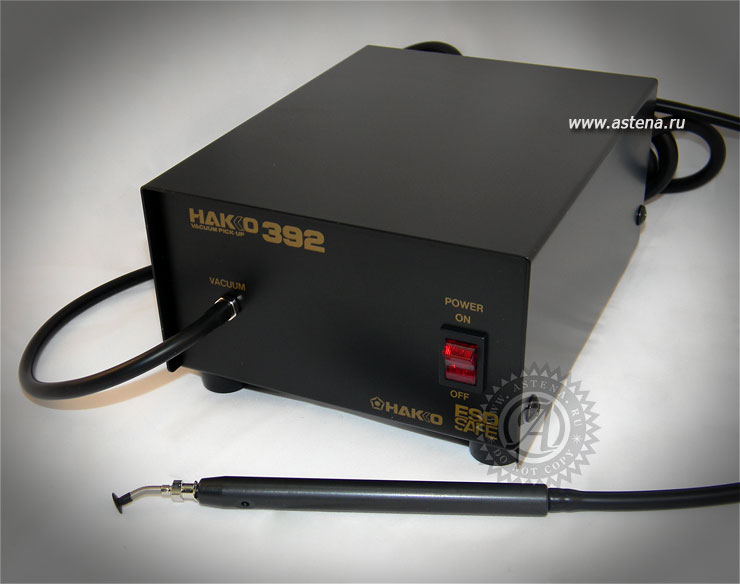

Hakko 392 вакуумный захват


Вакуумный захват Hakko 392

Особенности вакуумного захвата Hakko 392
  • Встроенный диафрагменный насос
  • Захват обеспечивает подьем объектов до 120 гр
  • Ручка, присос и воздушные шланги сделаны из антистатических материалов для большей безопасности и уменьшения риска электростатического повреждения электронных компонентов

hakko 392

Hakko 392 - легкий в настройке, легкий в использовании

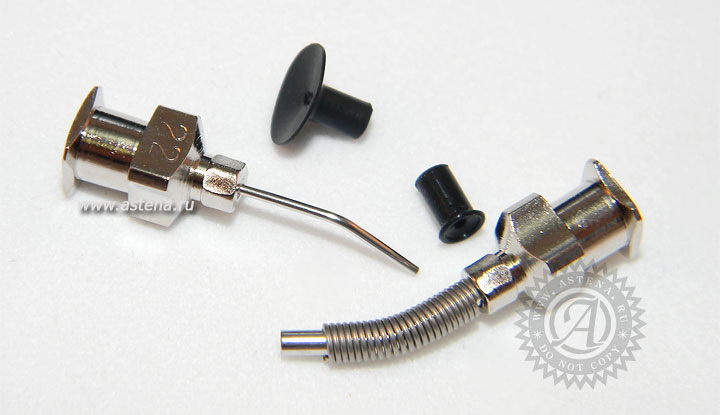

Насадки и присоски для Hakko 392

Насадки и присоски для Hakko 392 (входят в комплект поставки)


Как работать с Hakko 392
1. Положить насадку или присос на объект, который нужно поднять.
2. Положить палец поверх отверстия в ручке. В трубке немедленно создается разряжение, которое обеспечивает надежное удержание снимаемого электронного компонента.
3. Теперь вы можете поднять ручку и демонтируемый объект будет поднят вместе с ней.



Руководство по эксплуатации на Hakko 392 (рус., 43 Kb)
Производитель вакуумного захвата Hakko 392 - компания Hakko Corporation (Япония)
Hakko

Технические данные Hakko 392

Параметры Значения
Мощность 5 Вт
Насос Диафрагменный
Максимальное давление 280 мм.рт.ст.
Принадлежности 2 изогнутых насадки (внутренний диаметр 0.4 мм и 1,1мм)
2 насадки-присосы (внешний диаметр 3 мм и 7 мм)
Габаритные размеры Станция: 132 (B) x 83(H) x 170 (L) мм
Ручка: 123 (L) x 10 (внутр. диаметр) мм
Воздушный шланг: 1100 (L) x 6 (внешний диаметр) мм
Вес Станция: около 1,65 кг
Ручка: около 25 г
Исполнение вакуумных насадок
Насадка / присос Максимальный вес Область применения
Изогнутая насадка <0.4 мм> 0.6 г микрокомпоненты
Изогнутая насадка <1.1 мм> 2 г небольшие микросхемы (8~40-пиновые)
Изогнутая насадка
<1.1 мм> + присос <3 мм>
20 г интегральные схемы (40-пиновые и больше)
Изогнутая насадка
<1.1 мм> + присос <7 мм>
120 г Большие электронные компоненты, и т.д.
