Демонтажное устройство Hakko 474

Модель снята с производства. Замена Hakko FR-410.

Система подачи тепла

В обычных системах для демонтажа передача тепла осуществляется неэффективно из-за малого, но оказывающего значительное влияние воздушного зазора между нагревательным элементом и наконечником. Для преодоления этого теплового барьера температуру нагревающего элемента приходится увеличивать до значений, при которых существует реальная возможность повреждения многослойных печатных плат.
Поскольку в демонтажном пистолете Hakko 809 отсутствует воздушный зазор между нагревательным элементом и наконечником, передача тепла в нем осуществляется более эффективно с минимальными потерями в наконечнике, что обеспечивает безопасное и эффективное удаление припоя даже при относительно низких рабочих температурах.

Систма всасывания

Для удаления припоя из узких отверстий многослойных печатных плат требуется быстрое и сильное всасывание. Устройство для демонтажа Hakko 474 оборудовано мощным насосом, который обеспечивает давление 350 мм рт. ст. через 0.1 секунды после запуска и 500 мм рт. ст. через примерно 0.3 секунды, при измерении у входного отверстия наконечника. Это делает Hakko 474 значительно более мощным устройством, чем существующие системы для демонтажа.

Безопасность

Устройство Hakko 474 изготовлено из антистатических материалов; специальная конструкция предотвращает повреждение печатных плат и компонентов, вызванное электростатическим разрядом. Кроме того, нагревательный элемент и двигатель включаются и выключаются при помощи схемы пересечения нулевого уровня для исключения выбросов напряжения. Наконец, изолирующий трансформатор полностью развязывает выходную цепь от сети питания.

Потенциал наконечника относительно земли < 2 мВ (типичное значение 1,2 мВ)
Сопротивление между наконечником и землей < 2 Ом

Двойной фильтр

Пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивают количество припоя и флюса, попадающее в насос.

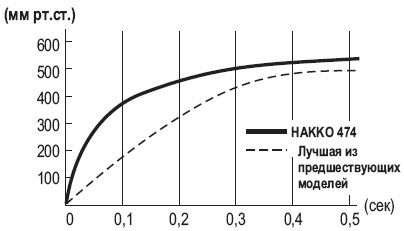

ГРАФИК УСТАНОВЛЕНИЯ ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ

ГРАФИК  УСТАНОВЛЕНИЯ ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ

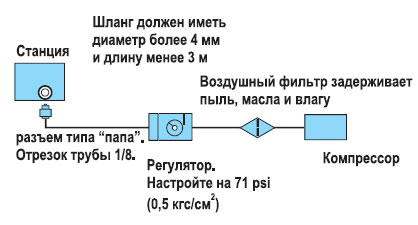

Схема подключения

Устройство для демонтажа Hakko 475 в антистатическом исполнении использует внешний воздушный компрессор. Обеспечивает повышенное давление вакуума и эффективность всасывания.

СХЕМА ПОДКЛЮЧЕНИЯ

УСЛОВИЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ:

Сопротивление изоляции: измерялось как сопротивление между наконечником и выводом нагревательного элемента при помощи измерителя сопротивления изоляции постоянного тока на напряжение 500 В. Внимание: сопротивление изоляции не может быть измерено как сопротивление между наконечником и шнуром питания, поскольку трансформатор изолирует нагревательный элемент, подключенный к вторичной обмотке, от сети питания, которая подключается к первичной обмотке.
Напряжение утечки: измерялось как напряжение между наконечником и заземляющим контактом при температуре 480 °C с помощью милливольтметра переменного тока.
Внимание: прежде чем выполнять измерения, следует убедиться в том, что устройство заземлено.
Характеристики устройства могут меняться без предупреждения.

Упаковка демонтажной паяльной станции Hakko 474 Упаковка демонтажной паяльной станции Hakko 474
Упаковка демонтажной паяльной станции Hakko 474

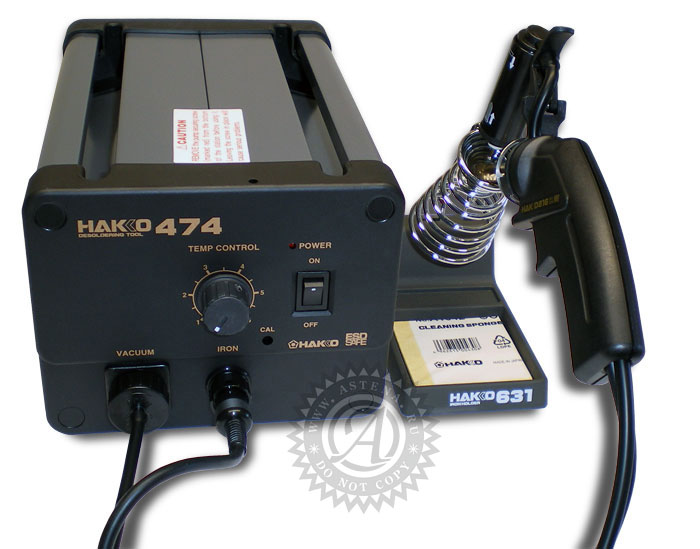

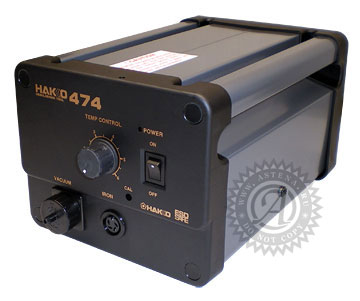

Внешний вид блока управления Hakko 474 Внешний вид блока управления Hakko 474
Внешний вид блока управления Hakko 474

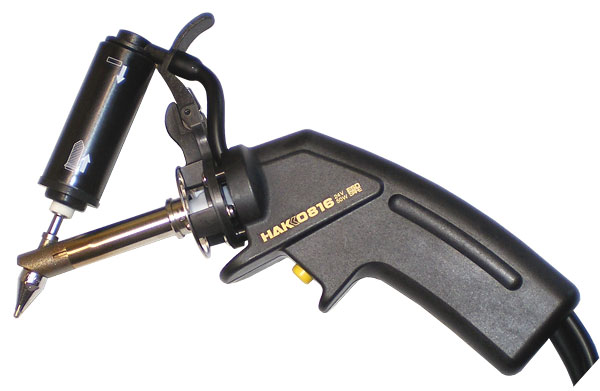

Демонтажный пистолет Hakko 816
Демонтажный пистолет Hakko 816

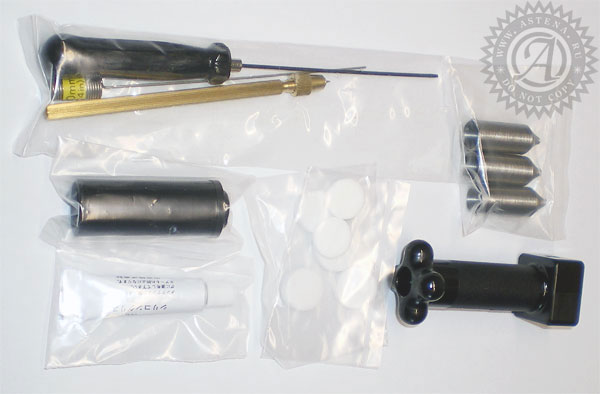

Комплектация Hakko 474

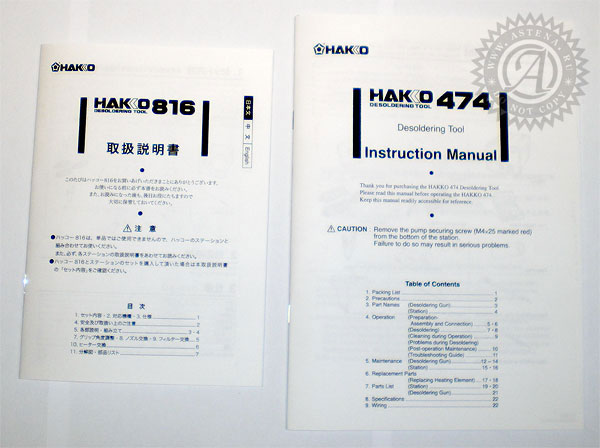

Руководства по эксплуатации к Hakko 474 и Hakko 816
Техническая документация. Руководства по эксплуатации к Hakko 474 и Hakko 816


СМЕННЫЕ НАКОНЕЧНИКИ
СМЕННЫЕ НАКОНЕЧНИКИ
Номер Диаметр A Диаметр B
A1002 0,8 1,8
A1003 1,0 2,0

СМЕННЫЕ НАКОНЕЧНИКИ
Номер Диаметр A Диаметр B
A1004 0,8 2,3
A1005 1,0 2,5
A1006 1,3 3,0
A1007 1,6 3,0

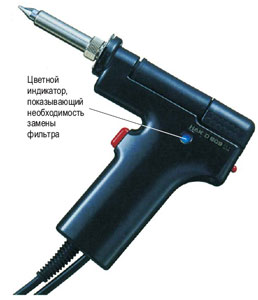

HAKKO 809
Номер Название / Характеристики
B2073 Труба для фильтра с фронтальным держателем и фильтрами
A1009 Фильтр из керамической бумаги (S), 10 шт.
A1033 Фильтр из керамической бумаги (L), 10 шт
A1030 Пружинный фильтр, 10 шт.
A1313 Нагревательный элемент 24 В, 50 Вт
A1028 Силиконовая смазка
A1042 Чистящая губка

A1002 Наконечник S диаметром 0.8 мм
A1003 Наконечник S диаметром 1.0 мм
A1004 Наконечник диаметром 0.8 мм
A1005 Наконечник диаметром 1.0 мм
A1006 Наконечник диаметром 1.3 мм
A1007 Наконечник диаметром 1.6 мм

B1215 Чистящая игла для нагревательного элемента
B1086 Чистящая игла для наконечника с диаметром 0.8 мм
B1087 Чистящая игла для наконечника с диаметром 1.0 мм
B1088 Чистящая игла для наконечника с диаметром 1.3 мм
B1089 Чистящая игла для наконечника с диаметром 1.6 мм
B1302 Чистящее сверло для наконечника с диаметром 0.8 мм
B1303 Чистящее сверло для наконечника с диаметром 1.0 мм
B1304 Чистящее сверло для наконечника с диаметром 1.3 мм
B1305 Чистящее сверло для наконечника с диаметром 1.6 мм

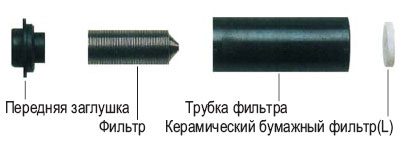

КОНСТРУКЦИЯ ФИЛЬТРА
КОНСТРУКЦИЯ ФИЛЬТРА



Инструкция по эксплуатации Hakko 474 (970 Kb)
Инструкция по эксплуатации Hakko 816 (340 Kb)



Производитель демонтажной паяльной станции Hakko 474 - компания Hakko Corporation (Япония)
Hakko




Технические данные Hakko 474

Параметры Значения
Потребляемая мощность 100 Вт
Станция
Выходное напряжение 24 В переменного тока
Генератор вакуума Вакуумный насос с двойным цилиндром
Давление вакуума (макс.) 600 мм рт. ст.
Скорость всасывания 15 л/мин
Потенциал наконечника относительно земли < 2 мВ (типовое значение 1.2 мВ)
Сопротивление между наконечником и землей < 2 Ом
Давление воздуха в подключаемом источнике -
Потребление сжатого воздуха -
Внешние габариты (ширина, высота, глубина) 165 x 135 x 260 мм
Вес Около 3,8 кг
Демонтажный пистолет
Название модели HAKKO 809
Потребляемая мощность 50 Вт (24 В переменного тока)
Температура 380 – 480 °C
Внутренний диаметр наконечника 1,0 мм (наконечник S, стандартный)
Внешние габариты (ширина, высота) 135 x 174 мм
Вес (без учета шнура и шланга) Около 200 г
