Hakko FR-400



демонтажная станция Hakko FR-400

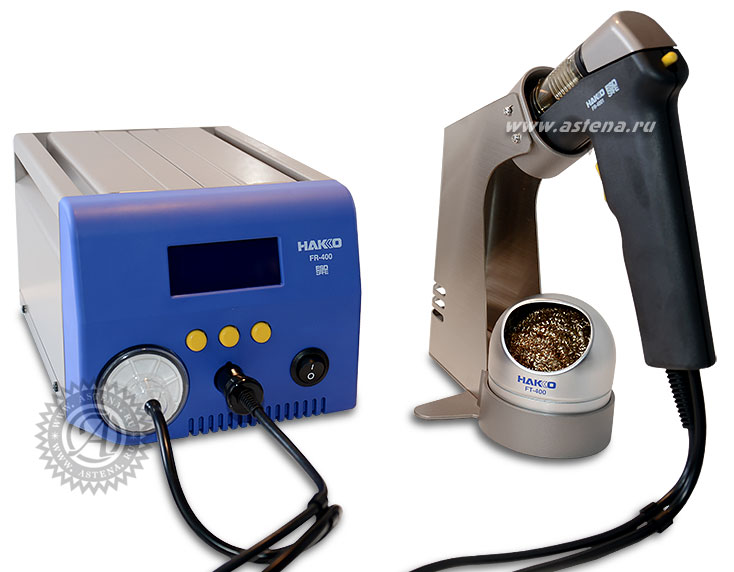

Сверхмощная демонтажная станция Hakko FR-400

Супермощность 300 Вт! Быстрое расплавление и всасывание припоя, безопасность эксплуатации, эффективность в работе на платах с большой теплоемкостью и высоким уровнем рассеивания тепла.

Работа по демонтажу печатных плат большой теплоемкости с высоким уровнем рассеивания тепла, подвергающихся большим токовым нагрузкам - трудоемкая задача. Обычно для выполнения такой работы необходимы два оператора, один из которых производит расплавление припоя паяльником, а другой удаляет расплавленный припой из области пайки с обратной стороны печатной платы. Применение супермощной паяльной системы FR-400 позволяет легко справиться с этой работой всего одному оператору.

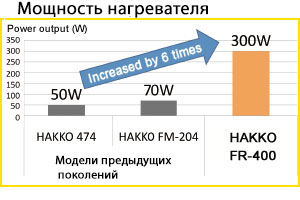

Тепловая мощность значительно повышена

Тепловая мощность FR-400

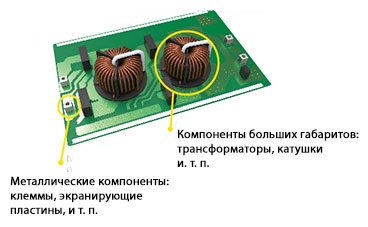

Применение FR-400 дает огромное преимущество при демонтаже компонентов инверторных печатных плат автомобильных устройств, мощных кондиционеров и, испытывающих большие токовые нагрузки, плат генераторов солнечной энергии.

Применение FR-400

Безопасность процесса всасывания припоя высоким вакуумом при демонтаже обеспечивается специальным клапаном

Процесс всасывания припоя начинается через 0,2 секунды после нажатия на курок. Высокий вакуум в системе поддерживается на постоянном уровне до полного завершения операции.

Защита от засорения припоем

Улучшена конструкция нагревателя

В обновленной конструкции площадь теплопередающей поверхности сердечника нагревателя значительно увеличена, что улучшает процесс отвода расплавленного припоя и предотвращает засорение фильтра

Наличие функции ACF (предотвращение засорения припоем)

ACF обеспечивает подачу всего количества всасываемого припоя к фильтру за счет того, что насос продолжает работать еще в течение секунды после того, как курок отпущен.

Улучшена ремонтопригодность

Новый трубчатый фильтр по сравнению с предыдущей моделью увеличен в 3 раза в объеме и может использоваться неоднократно

В новой модели установлен усовершенствованный трубчатый фильтр многократного использования. Его размер увеличен в 3 раза, благодаря чему появилась дополнительная возможность выполнять демонтаж больших компонентов.

Простая процедура замены нагревателя

Чтобы заменить нагреватель достаточно отвинтить 3 винта.

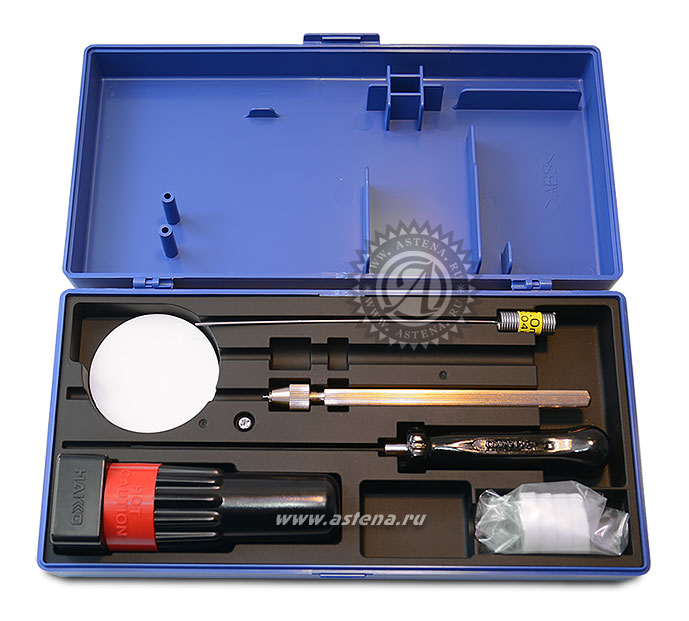

Бокс с инструментами для техобслуживания

В специальном боксе находится комплект инструментов для техобслуживания: шомполы для очистки штатных наконечников и сердечника нагревателя. Бокс удобно помещается сверху на устройстве.

Фильтр увеличенного размера, прозрачная защитная крышка фильтра

В процессе демонтажа происходит всасывание флюса. Случайное попадание флюса внутрь насоса ведет к остановке работы системы. Чтобы не допустить разрушения насоса, фильтр расположен на фронтальной панели станции. Для повышения эффективности фильтрации в новейшей модели увеличен размер фильтра, а защитная крышка фильтра изготовлена из прозрачного материала, что позволяет постоянно следить за его состоянием.

LCD дисплей большого размера

Большой LCD дисплей для отображения величины температуры. Индикатор вакуума для оповещения о возникновении засорения в системе.

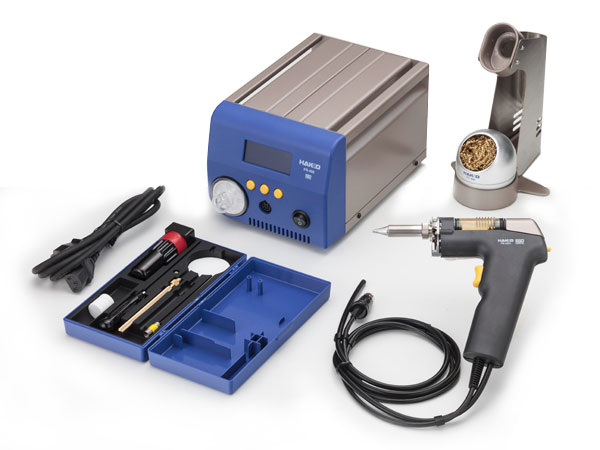

Комплект поставки HAKKO FR-400

Комплект поставки HAKKO FR-400

Станция FR-400, руководство по эксплуатации, демонтажный инструмент (HAKKO FR-4001), сетевой кабель, подставка для паяльника, бокс для инструментов: шомпол для прочистки наконечника 1,0 мм; шомпол для прочистки нагревателя; дрель для прочистки наконечника 1,0 мм, ключ для смены наконечника, фильтр (2 шт.), бумажно-керамический фильтр (4 шт.)

Комплект поставки HAKKO FR-400

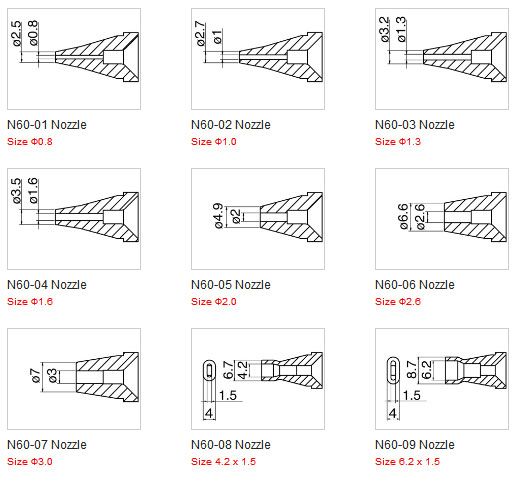

Сменные наконечники серии N60 для FR-400

Сменные наконечники серии N60 для FR-400

Линейка наконечников для больших компонентов

В линейке представлены наконечники, применяемые для демонтажа плоских выводов и паяльных соединений диаметром 2 мм и более.



Производитель демонтажной станции Hakko FR-400 - компания Hakko Corporation (Япония)
Hakko

Технические данные Hakko FR-400

Параметры Значения
Общие
Потребляемая мощность 320 Вт
Диапазон температуры 350 - 500°C
Стабильность температуры ±5 °C от установленной температуры
Станция
Выходное напряжение АС 29 В
Вакуумный генератор Цилиндрического типа, двойной
Вакуумное давление 80 кПа (600 мм рт. ст.)
Размеры (ШхВхГ) 160х137х235 мм
Вес 5,7 кг
Паяльник
Потребляемая мощность 300 вт (29 В)
Сопротивление заземления наконечника < 2 Ом
Потенциал заземления наконечника < 2 мВ
Нагревательный элемент Композитный
Стандартный наконечник 1,0 мм (арт. N60-02)
Длина кабеля 1,2 м
Длина без кабеля 183 мм (с наконечн. 1,0 мм)
Вес без кабеля 245 г (с наконечн. 1,0 мм)
