Ремонтная паяльная станция Hakko FR-702



ремонтная паяльная станция Hakko FR-702


Многофункциональная ремонтная паяльная станция Hakko FR-702 в антистатическом исполнении

Hakko FR-702 - новая 4-х модульная ремонтная станция с демонтажным пистолетом мощностью 140 Вт, паяльником M-типа и термовоздушной станцией мощностью 670 Вт пришла на замену легендарной модели Hakko 702B.

Основные особенности ремонтной станции Hakko FR-702

  • Четыре независимых устройства, объединенные в одном корпусе содержат все функции, необходимые для монтажа и демонтажа
  • Работает с новыми (модернизированными) паяльными и демонтажными инструментами
  • 1 корпус с 4 модулями экономит рабочее место
  • Станция совместима с N2 системой при использовании паяльника N2  (FX-8802) в качестве дополнительной опции

FR-702 позволяет осуществлять различные виды пайки, демонтажа и ремонта, выбирая необходимое исполнительное устройство из 7 различных типов термоинструмента. Кроме стандартных исполнительных устройств: 140 Вт демонтажного пистолета, паяльника M-типа и термофена с большим объемом потока горячего воздуха и широким диапазоном температуры, имеется еще 4 устройства. Исполнительные устройства и наконечники могут заменяться индивидуально, а производственные затраты и стоимость сменных элементов значительно ниже, чем у композитных типов.





Комплект поставки Hakko FR-702:

  • Демонтажная станция Hakko FR-702
  • Паяльник Hakko FX-8801
  • Наконечник T18-B
  • Сетевой кабель
  • Подставка под паяльник (с чистящими губкой и стружкой)FH800-03BY
  • Демонтажный пистолет Hakko FR-4101
  • Насадка N61-05
  • Сетевой кабель
  • Подставка под демонтажный пистолет (с чистящей стружкой) FH410-82
  • Ящик для инструментов C5030:
  • Прочищающий штырь B1087 для головок
  • Прочищающий штырь B1215 для нагревательного элемента
  • Прочищающая дрель B1303
  • Ключ для смены насадок B5106
  • Фильтр A5020 - 2 шт
  • Фильтр из керамической бумаги A1033 - 4 шт
  • Термофен
  • Присос 3 мм A1520 - 2 шт
  • Присос 5 мм A1439 - 2 шт
  • Присос 7,6 мм A1438 - 2 шт
  • Термодержатель для смены наконечников B2300
  • Ручка управления подачи вакуума B3023
  • Цветные манжеты на провод - 2 шт
  • Кабель питания
  • Инструкция

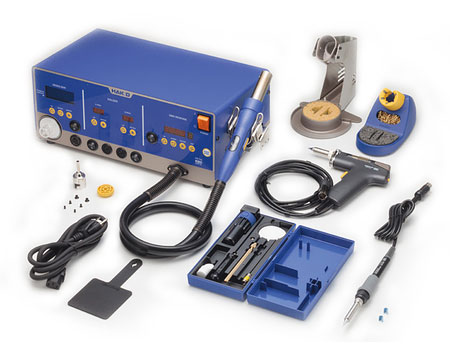

Комплект поставки Hakko FR-702



Наконечники для термоинструмента ремонтной станции FR-702

  • Сменные наконечники для демонтажного пистолета FR-4101 - серия N61
  • Сменные наконечники для паяльника Hakko FX-8801 - серии T18 и T19
  • Сменные наконечники для термофена - серия N51



Скачать Руководство по эксплуатации к паяльной станции Hakko FR-702 (5,3 Mb pdf)




Технические данные Hakko FR-702

Параметры Значения
Название модели FR-702
Потребляемая мощность 1030 Вт
Параметры станции
Общие
Внешние габариты (WxHxD) 370 x 150 x 220 мм
Вес 9.0 кг
Пайка
Выходное напряжение 26 В переменного тока
Температура 50 – 480°C
Стабильность температуры ±1°C от установленной температуры (в диапазоне 200 - 480°C)
Демонтаж
Выходное напряжение 24 В переменного тока
Генератор вакуума Вакуумный насос двухцилиндрового типа
Вакуумное давление 80 kPa  (600 мм рт. ст.)
Воздушный поток 15 л/мин
Диапазон температуры 330 – 450°C
Стабильность температуры ±5°C от установленной температуры
Термовоздушный монтаж и демонтаж SMD-компонентов
Потребляемая мощность 30 Вт
Воздушный поток 1 - 9 (5 – 15л/мин.) л/мин.
Диапазон температуры 50 – 600 °C
Параметры паяльника
Название FX-8801
Потребляемая мощность 65 Вт (26 В)
Сопротивление между наконечником и заземлением < 2 Ом
Потенциал между наконечником и заземлением < 2 мВ
Нагревательный элемент керамический
Стандартный паяльный наконечник T18-B
Шнур 1.2 м
Общая длина (без шнура) 222 мм
Вес (без шнура) 52 г
Параметры демонтажного пистолета
Название FR-4101
Характеристики энергопотребления 24 В / 140 Вт
Сопротивление между наконечником и землей < 2 Ом
Потенциал наконечника относительно земли < 2 мВ
Нагревательный элемент композитный
Стандартный наконечник N61-05 (наконечник типа S ø1,0 мм)
Внешние габариты (ширина, высота) 168 мм
Вес (без кабеля) 170 г
Параметры термовоздушного паяльника
Потребляемая мощность 670 Вт
Общая длина (без шнура) 250 мм
Вес (без шнура) 180 г
