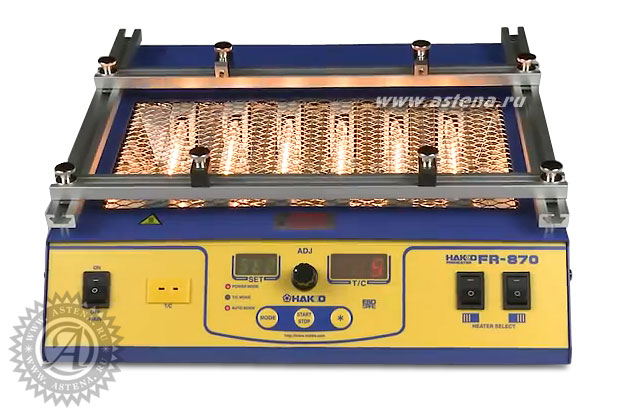

Инфракрасный предварительный нагреватель Hakko FR-870


Инфракрасный предварительный нагреватель Hakko FR-870

Hakko FR-870 настольный нагреватель плат, разработанный для предварительного разогрева печатных плат, чтобы облегчить процесс пайки и демонтажа компонентов. Рекомендуется для работы с платами большой массы, требующими большого количества тепла, которое при пайке отдается паяльником или горячим воздухом от термовоздушной станции. Это устройство особенно полезно при пайке бессвинцовыми припоями.

Устройство может работать в трех режимах: ручном, под управлением датчиком-термопарой (T/C) и автоматическом.

Ручной режим позволяет пользователю устанавливать выходные параметры устройства вручную. При работе в этом режиме выходная мощность устройства не управляется датчиком.

Термопара может быть использована для проверки фактической температуры платы. Режим T/C позволяет пользователю устанавливать желаемую температуру (50 - 200 °С), используя для управления температурой обратную связь и снимая сигнал с термопары. Термопара должна быть закреплена на плате и подключена к устройству. При работе в этом режиме устройство будет прикладывать 100% мощности, пока температура платы не станет на 10 °С ниже установленной температуры. Затем устройство переходит в режим регулировки мощности нагревателя, чтобы плавно подойти к требуемой температуре.

В автоматическом режиме нагреватель позволяет использовать предустановленные температурные профили, при помощи которых осуществляется пошаговый способ нагрева (не более трех шагов). Это обеспечивает печатным платам медленный и равномерный прогрев, что позволяет наиболее эффективно передавать плате всю тепловую энергию и избежать более высоких заданных температур, возникающих при использовании других недостаточно эффективных нагревателей.

Основные особенности Hakko FR-870

  • Инфракрасный нагреватель, обеспечивающий оптимальный эффект нагрева по всей рабочей поверхности платы
  • Короткое время разогрева за счет использования галогенных ламп повышает эффективность работы
  • Бесконтактная система позволяет использовать нагреватель в двухсторонних платах




Технические данные Hakko FR-870

Параметры Значения
Размер платы 190 x 80 мм
Площадь нагрева 248 x 140 мм
Мощность нагревателя 460 Вт
Тип нагревателя 6 галогеновых ламп-нагревателей
Регулировка промышленный микропроцессор
Термопара типа К
Питание 200 – 240 В, 6 А
Габариты 290 x 380 x 100 мм
Вес 3,4 кг
