Программное обеспечение идентификации событий InfiniiScan

Программное обеспечение идентификации событий InfiniiScan компании Agilent позволяет использовать осциллограф для выявления проблем целостности сигнала в исследуемых электронных схемах. Новаторский подход, реализованный в этом программном продукте, обеспечивает сканирование по данным со скоростью, равной нескольким тысячам собранных осциллограмм в секунду, что помогает пользователю локализовать аномальное поведение сигнала.

Сложность цифровых сигналов постоянно возрастает. Разработчикам последовательных каналов связи и параллельных шин требуется быстро выявлять аномалии сигналов в разрабатываемых схемах. В качестве методов захвата таких аномальных событий инженеры традиционно полагались на аппаратные системы запуска и глубокую память. Однако эти классические методы не работают в некоторых ключевых областях.

Программное обеспечение InfiniiScan преодолевает ограничения, свойственные этим классическим методам посредством автоматической проверки собранных данных каждого сигнала и информирования пользователя о любых потенциальных проблемах целостности сигналов, которые он обнаруживает. Программное обеспечение InfiniiScan таким образом на несколько шагов ближе приближает осциллограф к идеалу, который можно выразить в виде клавиши с надписью “Find Problem” (обнаружить проблему). С помощью программного обеспечения InfiniiScan пользователь может отслеживать до пяти различных событий, либо одно и то же событие по четырем каналам одновременно. Кроме того, имеется возможность локализации событий, длительность которых менее 70 пс, что значительно превосходит ограничения, свойственные аппаратным схемам. При использовании InfiniiScan не требуется вручную обследовать осциллограммы сигналов, поскольку InfiniiScan будет автоматически сканировать по собранным данным для выявления одной аномалии, встречающейся один раз на 10 000 экранах данных, не требуя для этого никакого программирования.

Программное обеспечение InfiniiScan состоит из двух компонентов: программные искатели и допусковые испытания результатов измерения.

Программные искатели InfiniiScan включают пять видов искателей.

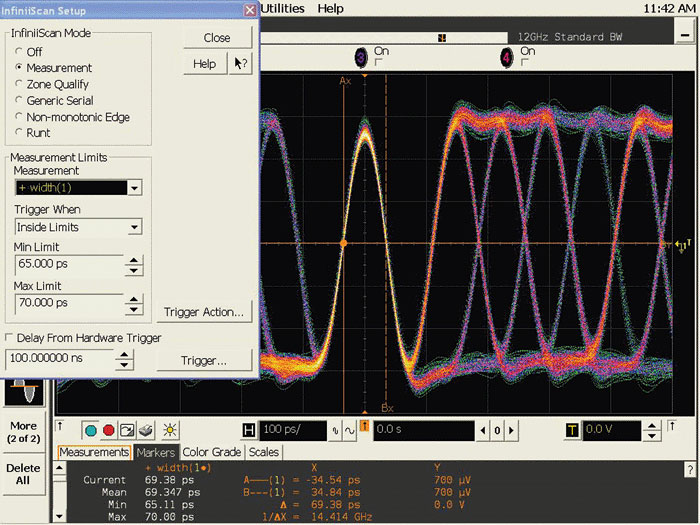

Искатель результатов измерения – позволяет установить граничные условия для указанных результатов измерения (в допуске/вне допуска). Осциллограф затем сообщит пользователю, если он обнаружит такое событие. Например, пользователь может установить искатель результатов измерения для обнаружения перепада с заданной длительностью.

Искатель квалификационных зон – позволяет начертить на экране осциллографа зоны “must pass” (должен пересечь) и “must not pass” (не должен пересечь). Это позволяет визуально определить условие для выявления события. По существу, если пользователь может увидеть интересующее его событие на экране, он может быстро локализовать его. При этом ему не требуется задумываться над тем, как следует установить условие запуска, и не нужно непрерывно нажимать клаишу Single (однократный запуск).

Универсальный последовательный искатель – позволяет задать для осциллографа 80-битовую кодовую комбинацию для ее идентификации на скорости передачи данных до 8,5 Гбит/с. Аппаратные решения в настоящее время ограничены длиной кодовой комбинации 40 бит и максимальной скоростью передачи 3,125 Гбит/с. Последовательные кодовые комбинации могут быть выражены в шестнадцатиричном или двоичном форматах. Доступны методы восстановления тактового сигнала, определяемые пользователем. Стандартным является метод восстановления тактового сигнала с постоянной частотой. Доступны также и другие методы при заказе с программой анализа джиттера EZJIT или программой анализа данных последовательных шин.

Искатель вырожденных импульсов – позволяет выявить импульсы, амплитуда которых меньше номинальной. Если величина амплитуды выходит за пределы разрешения традиционных аппаратных методов, использующих задание гистерезиса и пороговых уровней, то обнаружить такие импульсы практически невозможно.

Искатель немонотонных перепадов – это уникальная функция InfiniiScan. Она позволяет выявить немонотонные перепады, вызванные отражениями сигнала. Данная функция очень востребована в испытательной и измерительной отрасли, поскольку помогает выявить рассогласования в канале передачи. Не существует способа выявления таких событий с помощью аппаратного запуска.

Следует заметить, что программные искатели InfiniiScan могут использоваться совместно с аппаратным запуском осциллографа Infiniium через задержку от управления аппаратным запуском. Таким образом образуется двухуровневое устройство управления последовательностью запуска. При этом после аппаратного запуска запускается программный искатель с заданной задержкой между событиями. Пользователь может использовать задержку для того, чтобы задать, какой процент данных должен быть до запуска, а какой - после.

Допусковые испытания программного обеспечения InfiniiScan позволяют установить до пяти различных условий по всем каналам. Например, по каналу 1 можно контролировать, находится ли в заданных пределах время нарастания, а по каналу 3 - период повторения сигнала. Функция навигации допусковых испытаний результатов измерений перемещает изображение к точному местоположению любого из аномальных событий, которые были выявлены на любом из сигналов. Такая функция навигации также ранее не была реализована ни аппаратными средствами, ни прикладными программами для осциллографов. Программное обеспечение InfiniiScan не способно заменить аппаратные средства запуска при захвате редких аномалий, которые возникают реже, чем один раз в диапазоне времени от 1 мс до 1 с. Однако InfiniiScan позволяет лучше использовать память сбора данных и аппаратную систему запуска осциллографа, усиливая их традиционные возможности новыми методами посредством использования новейших механизмов поиска, измерения и сканирования, заложенных в InfiniiScan. Программное обеспечение InfiniiScan выявляет такие проблемы целостности сигнала, которые ранее было трудно или даже невозможно найти с помощью традиционных аппаратных средств запуска или глубокой памяти. Поэтому можно считать, что InfiniiScan является ценным добавлением к набору инструментальных средств пользователя, полезным для многих прикладных задач, решаемых с помощью осциллографа.
