Функции осциллографов Infiniium


Режим сбора данных с сегментированием памяти
При исследовании сигналов систем связи или радиолокацииновый режим сбора данных с сегментированием памяти позволяет захватывать короткие пачки импульсов на максимальной частоте дискретизации, не производя запоминания выборок в память во время периодов неактивности. Могут быть захвачены как аналоговые, так и цифровые сигналы.
  Отображение в режиме шины
Отображение в режиме шины в осциллографах смешанных сигналов позволяет быстро и легко представить значения логических сигналов в виде шестнадцатиричного кода. Отображение в режиме шины допускает изменение значений шины только по перепаду выбранного источника тактового сигнала. Этот режим доступен только в моделях осциллографов смешанных сигналов.
  Диалоговые окна, упрощающие установку режимов измерения
В осциллографах Infiniium при установке режима не требуется раздражающего оператора перемещения по меню программируемых клавиш. Диалоговые окна отображают в одном месте все варианты, требуемые при выполнении установок режимов измерения. Для каждого поля доступна оперативная справка, руководящая выполнением каждого шага.
Режим сбора данных Отображение в режиме шины Диалоговые окна
Простота масштабирования
Масштабирование с помощью средств графического интерфейса пользователя осциллографа Infiniium выполняется просто и удобно. Нужно только начертить мышью прямоугольник вокруг интересующего участка сигнала и щелкнуть внутри него. Масштабирование использует полный экран. За счет этого достигается существенное увеличение разрешающей способности как по вертикали, так и по горизонтали. Масштабирование рекомендуется использовать многократно для глубокого исследования сигнала. Трудно представить, что операция масштабирования может быть проще или быстрее.
Измерения методом буксирования пиктограмм Измерения методом буксирования пиктограмм

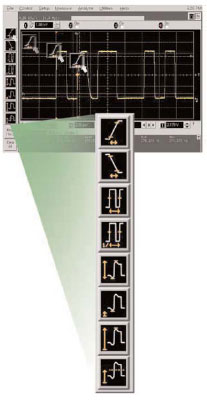

Захватить пиктограмму из панели инструментов измерений и отбуксировать ее на измеряемый участок сигнала достаточно просто. Пользователь может выполнить на исследуемом сигнале до пяти видов измерений на пяти различных циклах. Все результаты измерений появляются в нижней части экрана вместе со статистическими характеристиками и отображаются тем же цветом, что и измеряемый канал. Никогда еще измерения с помощью осциллографа не были такими эффективными и простыми в исполнении.
Простота масштабирования

Автоматическое создание маски (AutoMask) и испытание на соответствие маске
Функция AutoMask облегчает выполнение испытания на соответствие маске. Чтобы использовать эту функцию, следует собрать данные формы сигнала, на основе которого предполагается создать маску, задать пределы допуска и создать границы области испытания. Испытание на соответствие маске производится путем сравнения входного сигнала с границами области испытания и выдачей результата (годен/негоден). Испытание схем на соответствие промышленным стандартам упрощается при использовании комплекта для испытаний на соответствие маскам сигналов связи (Communication Mask Test Kit).
Режимы усовершенствованного запуска
Режимы усовершенствованного запуска приобретают большое значение при исследовании известных проблем. Infiniium предлагает полный набор режимов усовершенствованного запуска, которые помогают локализовать и захватить условие, параметры которого требуется исследовать. Установка условий режимов усовершенствованного запуска упрощается за счет использования интуитивных диалоговых окон с наглядными графическими обозначениями.
Режим послесвечения с градациями интенсивности цвета и гистограммы
Обеспечивая семь уровней градаций цвета для визуального представления распределения точек сигнала по частоте появления, режим послесвечения с градациями интенсивности цвета позволяет упростить выявление аномалий сигнала и определить, как часто они происходят. Гистограммы позволяют дать количественную оценку как шума, так и джиттера в испытуемой системе.
Автоматическое создание маски Режимы усовершенствованного запуска Режим послесвечения

Фильтр нижних/высоких частот
Применяет к сигналу источника выбранный реально временной цифровой фильтр. Эта функция расширяет возможности исследования важных составляющих сигнала посредством отфильтровывания нежелательных частотных составляющих.
Быстрые измерения и статистика
При нажатии клавиши QuickMeas+ на передней панели Infiniium мгновенно выполняет пять типовых измерений параметров исследуемого сигнала и отображает в удобной форме статистические характеристики результатов измерений. Виды измерений можно легко настроить под потребности пользователя.
Передача сообщения электронной почты по запуску
Infiniium может автоматически послать сообщение электронной почты с вложенным файлом экранного изображения, когда произойдет запуск. Пользователь может запрограммировать осциллограф для передачи сообщения электронной почты или сообщения на мобильный телефон, а затем использовать любой web браузер, поддерживающий технологию Java™, для управления осциллографом.
Фильтр Быстрые измерения Передача сообщения

Управление осциллографом через Интернет
Для совместного использования коллективом разработчиков, территориально удаленных друг от друга, нужно подключить Infiniium к локальной сети. С помощью любого web браузера, поддерживающего технологию Java™, к нему могут иметь доступ до трех пользователей. Никакого специального программного обеспечения не требуется. Пользователь может легко захватывать экранные изображения для своих отчетов или проводить отладку схемы с удаленного рабочего места.
  Драйвер IVICOM для осциллографов Infiniium
Для высокоуровневого управления прибором в прикладной программе пользователя рекомендуется использовать инструментальный драйвер IVICOM. Драйвер IVICOM использует преимущества общепризнанных промышленных стандартов и совместим со средами разработки приложений, такими как Visual Studio®, и средами разработки испытательных и измерительных систем, такими как Agilent VEE Pro и National Instruments® LabView®. Инструментальный драйвер IVICOM для осциллографа Infiniium позволяет создать программу управления, которая проще в использовании, обеспечивает более высокий уровень производительности системы и взаимозаменяемость приборов. Драйвер IVICOM для осциллографа Infiniium можно бесплатно загрузить с сайта Agilent Developer’s Network по адресу www.agilent.com/find/adn.
  система Windows XP Pro
Открытая операционная система Windows XP Pro
Все осциллографы серии Infiniium 8000 базируются на открытой платформе операционной системы Windows XP Pro, которая позволяет исполнять прикладные программы Windows внутри прибора. За счет этого можно оснастить осциллограф усовершенствованными средствами анализа и дополнительными функциональными возможностями.

Режим с двумя мониторами
Режим с двумя мониторами позволяет запустить исполнение прикладных программ сторонних фирм на большом внешнем мониторе, который может иметь разрешение до XGA (1280 x 768). При этом встроенный монитор осциллографа используется для отображения исследуемых сигналов.
Режим с двумя мониторами

Осциллографы серии Infiniium 8000
Технические характеристики осциллографов Infiniium скачать...
