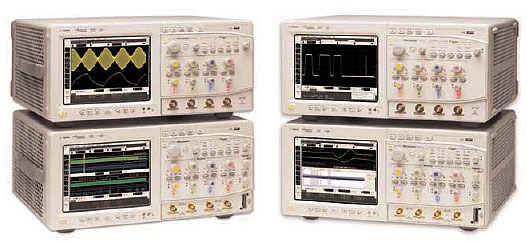

Осциллографы Agilent Technologies серии Infiniium 8000

Осциллографы серии Infiniium 8000 являются первым в отрасли семейством, предоставляющим в распоряжение разработчиков такие характеристики, как глубокая память с быстрой реакцией и превосходные возможности по отображению и анализу сигналов. Четыре цифровых запоминающих осциллографа (далее по тексту DSO) и осциллографов смешанных сигналов (далее по тексту MSO) сочетают наилучшие достижения в области отображения сигналов с патентованной технологией MegaZoom следующего поколения. Эта технология позволяет отображать содержимое самой глубокой и быстро реагирующей памяти в отрасли на систему отображения данных высокой четкости, что обеспечивает выявление даже мельчайших подробностей в длительных сигналах сложной формы. Технология MegaZoom следующего поколения позволяет разработчикам захватывать аналоговые и цифровые сигналы в широких временных диапазонах, легко просматривать важные событияи выполнять эффективный анализ сигналов с помощью всего лишь одного прибора. Доступны несколько опций наращивания емкости памяти по приемлемым ценам для удовлетворения потребностей пользователя в улучшении рабочих параметров прибора, не выходя за рамки своего бюджета.

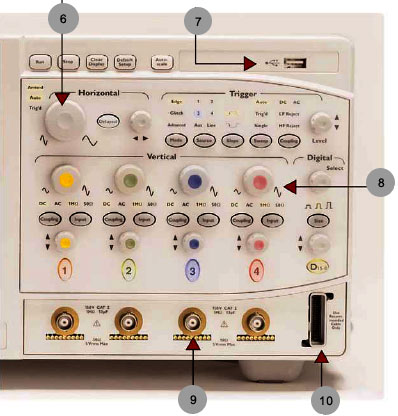

Достоинства осциллографов Infiniium

Осциллографы серии Infiniium 8000

Радикальное сокращение времени отладки с помощью моделей осциллографов смешанных сигналов (MSO), имеющих 16 встроенных логических каналов.

По мере продолжающегося роста сложности встраиваемых схем за счет включения в них высокоскоростных цифровых шин, таких как SDRAM и PCI, вместе с 16 и 32 разрядными процессорами, перед разработчиками возникает настоятельная необходимость иметь под рукой универсальный испытательный прибор. При необходимости локализации интересующих событий или отслеживания важных зависимостей между несколькими сигналами нужен прибор, способный обеспечивать отображение и запуск по болеечем двум или четырем сигналам одновременно. Осциллографы MSO серии Infiniium компании Agilent объединяют в одной системе сбора данных 4 аналоговых и 16 логических каналов, что обеспечивает коррелированное во времени отображение сигналов и запуск по всем 20 каналам. Поскольку MSO, прежде всего, является осциллографом, никакого ухудшения его функциональных возможностей не происходит. Прибор удобен в использовании и обеспечивает сбор данных осигналах в реальном времени, как и любой современный осциллограф. MSO устраняет необходимость использования дорогих многоблочных решенийи способен радикально сократить время отладки.

Отображение и запуск в MSO.
Независимо от сложности анализируемых сигналов, осциллограф MSO серии Infiniium, снабженный мощными средствами отображения и запуска, способен помочь пользователю легко разобраться с ними. Осциллограф MSO серии Infiniium MSO может выполнять запуск по всем 16 логическим и 4 аналоговым каналам. При установке условий запуска по кодовому слову или состоянию можно использовать любую комбинацию состояний аналоговых и логических каналов. Это позволяет легко выполнять локализацию и анализ сложных взаимодействий между логическими и аналоговыми сигналами в исследуемой схеме. Как только условие запуска установлено, можно непрерывно наблюдать причинно-следственные зависимости этих взаимодействий и выполнять измерения по всем 20 каналам.

Применение MSO.

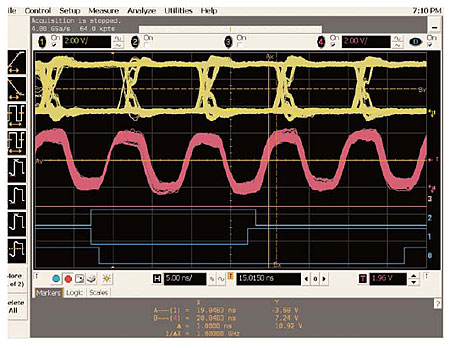

При размещении во встраиваемых схемах шину сложненных элементов памяти, таких как SDRAM, очень важно иметь возможность обнаружения какого-то конкретного цикла шины памяти, который может оказаться причиной возникновения определенной проблемы. Локализация цикла записи SDRAM требует запуска по четырем логическим каналам, когда сигналы CS, CAS и WE установлены низкими, а сигнал RAS высоким, и запуска поодному аналоговому каналу во время положительного перепада тактового сигнала. Кроме того, потребуется второй аналоговый канал для захвата бита данных шины SDRAM, на который падает подозрение в его достоверности. Для локализованного цикла записиможно создать глазковую диаграмму бита данных за счет высоких скоростей обновления сигнала, а затем выполнять измерения времени установления и времени удержания для наихудшего случая, одновременно обнаруживая аномалии и глитчи. Выполнение такого анализа с помощью обычного 2 или 4 канального осциллографа, а также с помощью комбинации логического анализатора и обычного осциллографа было бы трудной или невозможной задачей.

Лидирующая в отрасли глубокая память до 128 М точек. Глубокая память тесно связана с такой характеристикой, как частота дискретизации. Дело в том, что глубокая память в осциллографах поддерживает высокую частоту дискретизации в течение более длительных сборов данных. Глубина памяти сбора данных до 128 М точек позволяет осциллографу серии Infiniium 8000 обеспечить превосходную разрешающую способность при захвате длительных сигналов сложной формы. Глубокая память крайне важна при анализе встроенных схем, состоящих из комбинации медленных аналоговых и быстродействующих цифровых последовательных шин, а также радиосвязных устройств. Дополнительной функциональной возможностью осциллографа Infiniium является режим сбораданных с сегментированием памяти. Этот режим используется при захвате сигналов в виде пачек импульсов или в виде пакетов. С помощью сегментированной памяти захватываются и запоминаются для дальнейшего просмотра и анализа только исследуемые пакеты. Как результат, в паузах между этими пакетами не растрачивается впустую ценная память сбора данных. Используя 128 М точек памяти сбора данных, можно захватывать тысячи пакетов с максимальной частотой дискретизации осциллографа в течение секунд и даже суток. С помощью прецизионных временных меток на каждом сегменте режим сбора данных с сегментированием памяти обеспечивает в одном цикле сбора с высокой частотой дискретизации эффективную память емкостью несколько гигабайтов за счет эффективного использования реально существующей памяти.

Сверхвысокие скорости обновления осциллограмм, обеспечиваемые технологией MegaZoom. При захвате сигналов в течение продолжительного времени в традиционных осциллографах с глубокой памятью быстрота реакции и скорость обновления осциллограмм очень сильно замедляются. Это усложняет использование прибора и раздражает оператора. В осциллографах серии Infiniium 8000 используется технология MegaZoom, которая обеспечивает наивысшие скорости обновления осциллограмм даже при самых длинных записях до 128 М точек. Сердцем технологии MegaZoom является заказная специализированная интегральная схема (ASIC), встроенная в систему сбора данных, которая ускоряет пересылку данных из АЦП в память осциллограмм и их отображение. Глубокая память MegaZoom всегда доступна и всегда обладает высоким быстродействием, поэтому никогда не нужно беспокоитьсяо ее включении и об ухудшении быстроты реакции.

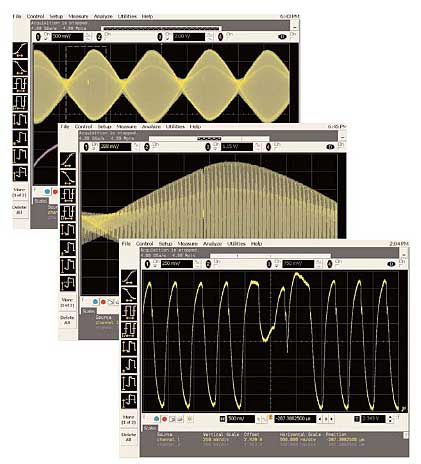

Технология MegaZoom следующего поколения обеспечивает наилучшее в своем классе качество отображения формы сигналов. Кроме самой быстро действующей глубокой памяти с наивысшей скоростью реакции, осциллографы серии Infiniium 8000 обладают наилучшим в своем классе качеством отображения формы сигналов, обеспечиваемом технологией MegaZoom следующего поколения. Это поколение MegaZoom поддерживает систему отображения с высоким разрешением XGA и отображает содержимое самой глубокой в отрасли памяти с 256 градациями яркости цвета, обеспечивая не имеющую себе равной способность проникновения в мельчайшие подробности сигнала в реальном времени. Динамический диапазон по оси Z за счет технологии MegaZoom следующего поколения обеспечивает разработчикам трехмерное представление мельчайших деталей сигнала, никогда прежде не просматривавшихся в других осциллографах, обладающих аналитическими функциональными возможностями. До сих пор такие функции, как захват данных глубокой памятью с быстрой реакцией, анализ формы и превосходное отображение сигналов в одном осциллографе не сочетались.

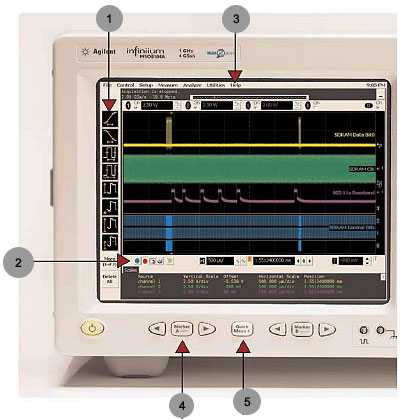

Самая большая в отрасли глубина памяти до 128 М точек поддерживает максимальную частоту дискретизации в процессе самых продолжительных циклов сбора данных. Дистанционный доступ с помощью web браузера или программирования с использованием команд GPIB, посылаемых по локальной сети, обеспечивает доступ к осциллографу от любого ПК, подключенного к сети. Передача сообщения электронной почты по запуску позволяет пользователю оставить осциллограф и заняться другими делами. Затем, в случае захвата нерегулярного события, Infiniium пошлет пользователю сообщение электронной почты, в котором точно сообщит, когда это произошло, и присоединит к сообщению файл экранного изображения осциллографа. Интерфейс локальной сети 10/100 Мбит/с позволяет пользователю использовать сетевые принтеры, запоминать файлы в сетевых дисковых накопителях, а также дистанционно управлять осциллографом. Возможность добавления мето к сигналам и комментариев на экране осциллографа обеспечивает более полное документирование перед запоминанием экранных изображений. Контекстно-зависимые меню, вызываемые щелчком правой клавиши мыши, обеспечивают быстрый доступ к установкам, органам управления и свойствам экрана осциллографа. Цветной индикатор XGA с высоким разрешением и 256 уровнями яркости раскрывает трудно уловимые детали сигнала, которые большинство других осциллографов не обнаружит. Это обеспечивается следующим поколением технологии MegaZoom.
