ИРК-ПРО 7.4 Кабельный прибор


Кабельный прибор ИРК-ПРО 7.4

ИРК-ПРО 7.4 предназначен для определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля. Прибор ИРК-ПРО 7.4 также позволяет измерять сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости всех типов кабелей связи.

Кабельный прибор ИРК-ПРО 7.4 отличает современный дизайн и удобное кнопочное управление. Больше дополнительный переключатель измерительных проводов не требуется: переключение измерений между проводами пары и по отношению к оболочке происходит простым нажатием кнопки или прибор делает это сам. Благодаря релейному управлению можно не только мгновенно менять коммутацию измерительных проводов А-В-С, но и автоматически проводить плановые измерения. Прибор сам проведет измерение электрической емкости и изоляции между жилами пары и землей и между жилами. Все эти измерения прибор записывает в память. Пользователю только остается по сигналу прибора подключать измерительные провода к следующей паре. Когда измерения закончены, прибор хранит их в энергонезависимой памяти, позволяющей записывать данные плановых измерений с двадцати 50-парных кабелей (всего 1000 пар). Пользователь может скачать их на компьютер и получить распечатку в виде протокола. Связь с компьютером существенно расширяет функциональные возможности новых версий 7-й серии: прибор не только передает данные, но и записывает информацию по кабелям, хранящуюся в базе данных компьютера. Измерителю не нужно вручную набирать длину кабеля его участков, выбирать марку кабеля. Это значительно упрощает работу с прибором. Инфракрасная связь не требует подключения к порту компьютера - можно ввести данные, не прерывая работы компьютера.
Если пользователь забыл отключить прибор, это не грозит разрядкой аккумулятора. Через некоторое время прибор отключится автоматически. В приборе ИРК-ПРО 7.4 предусмотрена функция самонастройки. Если в процессе эксплуатации или ремонта прибора произошло отклонение от метрологических параметров, достаточно подключить прибор к эталонному магазину, и он сам настроит себя. Новый герметичный корпус с улучшенным дизайном.


Фотографии прибора ИРК-ПРО 7.4

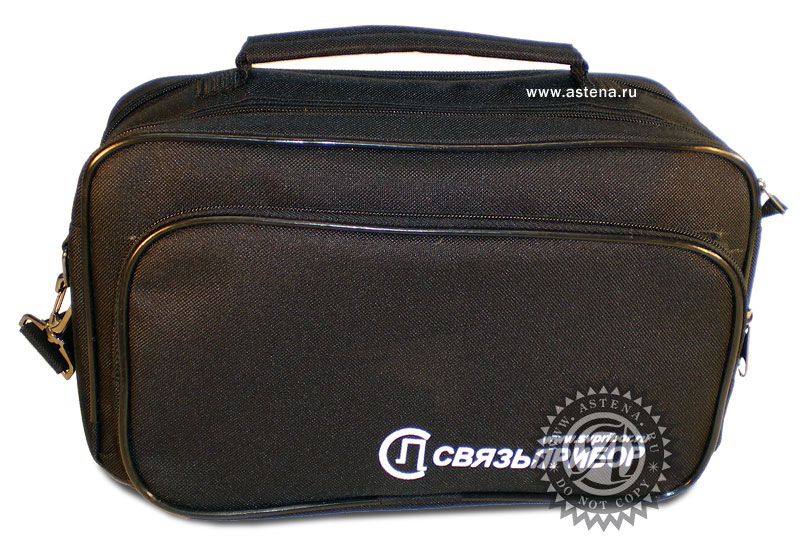

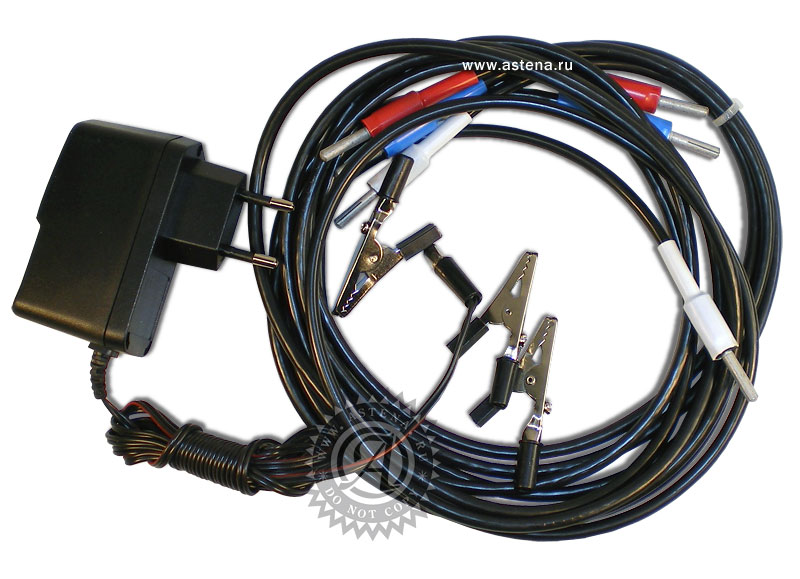

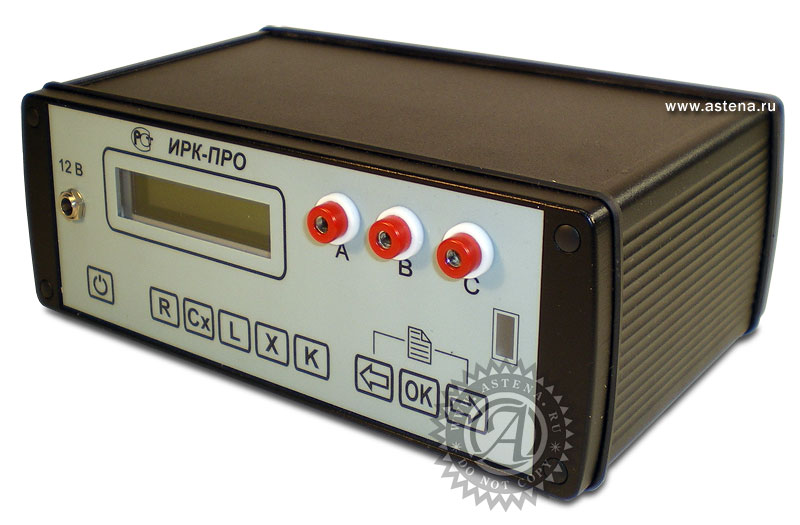

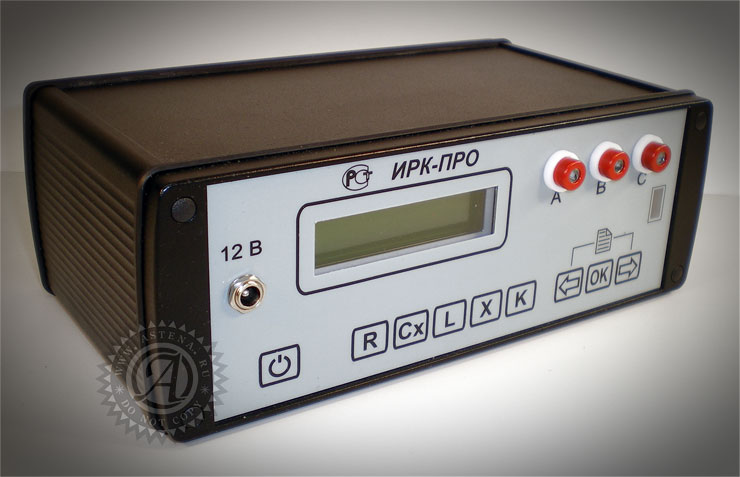

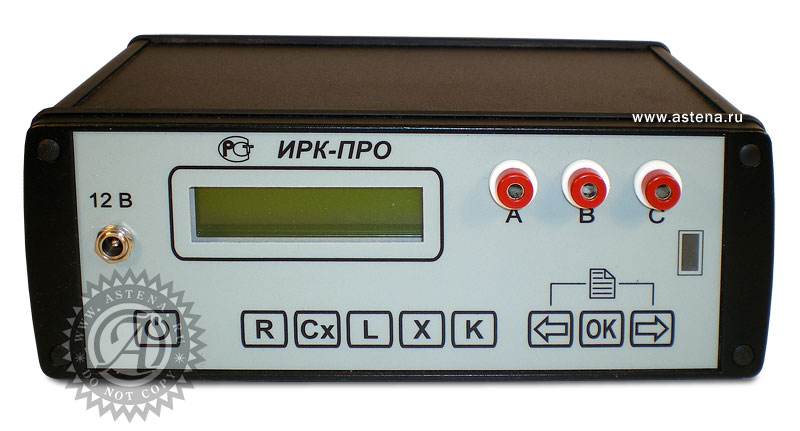

Фотография прибора ИРК-ПРО 7.4 Кабельный прибор ИРК-ПРО 7.4 Сумка для переноски прибора ИРК-ПРО 7.4 фотография комплекта поставки прибора ИРК-ПРО 7.4


Технические данные ИРК-ПРО 7.4

Параметры Значения
Диапазон переходного сопротивления в месте понижения сопротивления изоляции 0 - 50 МОм
Диапазон измерения сопротивления шлейфа 0 - 10 кОм
Диапазон измерения сопротивления изоляции 1 кОм – 30000 МОм
Диапазон электрической емкости 0,1 – 2000 нФ
Испытательное напряжение 400 В
Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0 … 3000 Ом - ± 0,1%+0,1 Ом
в диапазоне 3 кОм … 10 кОм - ± 0,1кОм
Максимальная погрешность измерения омической асимметрии ± 0,1%+0,1 Ом
Максимальная погрешность измерения сопротивления изоляции ±2%+1 кОм
Максимальная погрешность измерения емкости ± 2%+0,1нФ
Электропитание - от встроенного аккумулятора, потребляемая мощность 1,5 Вт;
- через зарядно-питающее устройство от сети переменного тока 220 ± 20 В, 50 Гц
Условия эксплуатации - температура окружающей среды от - 20 до +50° С;
- относительная влажность воздуха 90% при 30° С;
- атмосферное давление от 86 до 106 кПа
Габариты 230х65х90 мм
Вес 1,5 кг
Комплект поставки ИРК-ПРО 7.4 1. Прибор ИРК-ПРО версия 7.4 - 1шт.
2. Сумка для переноски - 1шт.
3. Набор измерительных проводов -1 ком.
4. Аккумулятор (встроен в прибор) - 1 шт.
5. Зарядно-питающее устройство (от сети 220 В) -1шт.
6. Техническое описание ИРК-ПРО- 1 экз.
