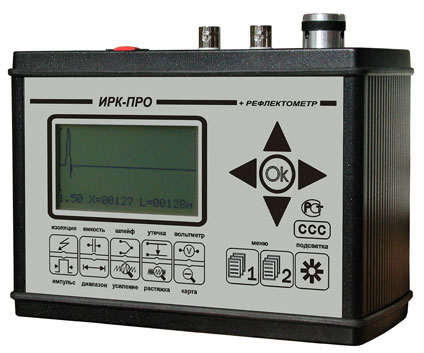

Многофункциональный кабельный прибор ИРК-ПРО Альфа

Кабельный прибор ИРК-ПРО предназначен для определения расстояния до участка с пониженным сопротивлением изоляции кабеля, обрыва или места перепутывания жил кабеля, измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи. ИРК-ПРО Альфа выполнен в ударопрочном корпусе из алюминиевого профиля с резиновыми уплотнителями с защитой от проникновения влаги и пыли внутрь прибора. Герметизированные кнопки управления, удобно разделенные на функциональные группы с поясняющими надписями, что позволяет сразу начать работать с прибором даже впервые. Небольшие габариты - 120x167x82мм и вес 1,8 кг - можно работать не вынимая из сумки. Богатые функциональные возможности приборов получили графическое представление, благодаря чему управление стало простым и наглядным.

Функциональные возможности прибора ИРК-ПРО Альфа
  • Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце
  • Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием
  • Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты
  • Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 РФГ

ИРК-ПРО Альфа оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться для измерения расстояния до места повреждения кабеля; определения характера повреждений; измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами); определения длины кабеля; измерения коэффициента укорочения и волнового сопротивления; оценки взаимного влияния линий связи.


Технические данные ИРК-ПРО Альфа

Параметры Значения
Измерение параметров кабелей связи
Диапазон измерения сопротивления изоляции 1 кОм - 50000 МОм
Диапазон электрической емкости 0,1 - 2000 нФ
Диапазон измерения сопротивления шлейфа 0 - 10 кОм
Испытательное напряжение 400 В, 180 В
Диапазон Rп в месте повреждения изоляции 0 - 20 МОм
Диапазон измерения напряжения 0 - 300 В
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм 0,1%+1м
Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0...3000 Ом ± 0,1%+0,1 Ом, 3 кОм...10 кОм ±0,1 кОм
Максимальная погрешность измерения омической асимметрии ± 0,1%+0,1 Ом
Максимальная погрешность измерения сопротивления изоляции ± 2%+1 кОм
Максимальная погрешность измерения емкости ±2%+0,1нФ
Характеристики рефлектометра
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720м
Максимальная погрешность определения расстояния (без использования растяжки рефлектограммы) 1%
Перекрываемое затухание Не менее 80 дБ
Амплитуда зондирующего импульса Не менее 10 В
Длительность зондирующего импульса 10...30000 нс
Выходное сопротивление 27...400 Ом
Диапазон установки коэффициента укорочения 1...7
Общие характеристики
Питание прибора от встроенного аккумулятора 4 АА NiMh
Потребляемая мощность не более 3 Вт
Габариты 130х170х85
Вес ИРК-ПРО Альфа 1,3 кг
