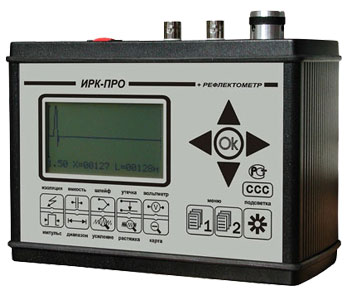

Кабельный прибор ИРК-ПРО Альфа-Е с рефлектометром для энергетиков


Кабельный прибор ИРК-ПРО Альфа-Е с рефлектометром для энергетиков

Кабельный прибор ИРК-ПРО предназначен для определения расстояния до места повреждения изоляции токопроводящих жил кабеля; обрыва жил кабеля; измерения сопротивления изоляции, сопротивления токопроводящей жилы, электрической емкости всех типов электрических кабелей.
У прибора ИРК-ПРО Альфа-Е имеется функция вольтметра для контроля напряжения в линии и генератор для поиска на дальнем конце. Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты. Память характеристик 50 рабочих кабелей и 1000 РФГ.
Прибор оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться для измерения расстояния до места повреждения кабеля; определения характера повреждений; измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами); определения длины кабеля; измерения коэффициента укорочения и волнового сопротивления; оценки взаимного влияния линий.

СЕРТИФИКАТЫ
Государственный реестр № 17719-98 по разделу "Приборы кабельные" (ТУ 468К-А001-002-98). Сертификат об утверждении типа средств измерений RU.C.34.001.A №5588. Сертификат соответствия ГОСТ Р №РОСС RU.ME48.Н01512. Сертификат соответствия ССС №ОС/1-КИА-322.

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ ИРК-ПРО Альфа-Е
Наименование кол-во
1 Прибор ИРК-ПРО 1
2 Сумка для переноски 1
3 Набор проводов 1
4 Зарядное устройство 1
5 Аккумулятор 4
6 Техническое описание 1
7 Паспорт 1

АККУМУЛЯТОРЫ
Заряд аккумуляторов. Батарейный отсек легко вынимается из прибора для заряда и замены аккумуляторов на запасные. Извлеченные аккумуляторы можно заряжать любым стандартным устройством для аккумуляторов размера АА. Чтобы увеличить время работы без подзарядки и срок службы аккумуляторов, рекомендуется заряжать их во внешнем устройстве с индивидуальным зарядом каждого аккумулятора. батарейный отсек ирк-про альфа-е
Контроль напряжения. Для определения напряжения источника питания включите прибор, нажмите кнопку [ОК] и после установки экрана вольтметра нажмите кнопку [МЕНЮ 1]. Внизу меню находится информация о напряжении на источнике питания. Эти показания содержатся в Меню 1 любого режима. Контроль напряжения ирк-про альфа-е

Допустимые значения для аккумуляторной батареи: от 4,2 В до 6 В. Разрядка аккумулятора до напряжения меньше 4 В резко снижает его срок эксплуатации. Поэтому в приборе предусмотрена защита от глубокого разряда, отключающая прибор при разряде аккумуляторной батареи ниже 4,2 В. При включенном режиме автоотключения, если прибор не используется около 10-ти минут (нет нажатий на кнопки), то он переходит в режим 20-ти секундного ожидания. При этом раздается прерывистый звуковой сигнал. Если нажатия не происходит - автоматически прибор выключается.

Автоотключение. Над информацией о напряжении аккумуляторов в Меню 1 сообщается, включен или выключен режим автоотключения - [Автоотключение ДА] или [НЕТ]. Можно отменить и снова включить режим автоотключения нажатием кнопки [ОК]. Во время измерений прибор будет сигнализировать о разрядке аккумулятора, после чего автоматически выключится. ирк-про альфа-е

Примечание: использование подсветки сокращает время работы аккумуляторов без подзарядки.
Чтобы увеличить время работы без подзарядки и срок службы аккумуляторов, рекомендуется периодически заряжать их во внешнем устройстве с индивидуальным зарядом каждого аккумулятора.
Предохранитель рядом с батарейным отсеком защищает прибор от ошибки полярности при установке аккумуляторов.

"12 В" Разъем для подключения внешнего питания
"ПИТАНИЕ" Кнопка включения (выключения) питания
"ИК-СВЯЗЬ" Окно для обеспечения инфракрасной связи с компьютером
"A", "B", "C" Разъемы для подключение измерительных проводов ИРК-ПРО
"SA", "SB" Разъемы для подключения сигнальных проводов
"ВХОД" Вход рефлектометра в режиме работы с разделенными входом и выходом
"ВХОД/ВЫХОД" Выход генератора зондирующего импульса и вход рефлектометра в режиме совмещенного входа и выхода
"СОГЛАСОВАНИЕ" Потенциометр установки согласования
  Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки.

УПРАВЛЕНИЕM
Кнопки на передней панели управляют прибором. Они разделены на 3 группы:

Кнопки, включающие измерительные режимы.
ирк-про альфа-е рис.4
Нижняя часть пиктограммы кнопки относится к управлению рефлектометром.
ирк-про альфа-е рис.5
Навигационные кнопки и [OK]. Навигационные кнопки перемещают по экрану, кнопка [OK] запускает выбранный пункт. ИРК-ПРО АЛЬФА-Е рис.6
Кнопка [МЕНЮ1] - включает управление параметрами измерительного экрана каждого режима, [МЕНЮ2] - допуск к спискам кабелей, плановым измерениям и связи с ПК. Вход в пункты Меню кнопкой [OK], выход назад кнопкой .Кнопка [ПОДСВЕТКА] для работы в колодцах и темных помещениях. Включение подсветки сокращает время работы прибора без подзарядки или запасного комплекта аккумуляторов. ирк-про альфа-е рис.7

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ
При эксплуатации прибора и при проведении на нем ремонтных работ должны соблюдаться соответствующие правила, изложенные в "Правилах технической эксплуатации электроустановок потребителей и правилах техники безопасности при эксплуатации электроустановок потребителей".

ВКЛЮЧЕНИЕ
Для включения прибора нажмите кнопку [ПИТАНИЕ] на панели разъемов и сразу после появления заставки - кнопку [OK]. Такая последовательность организована для защиты прибора от случайного включения при транспортировке. После кратковременного служебного сообщения о типе и серийном номере прибора появляется стандартный измерительный экран вольтметра. Выключение осуществляется кнопкой [ПИТАНИЕ].

ИЗМЕРЕНИЯ ПАРАМЕТРОВ КАБЕЛЯ
Измерительные режимы. Проверка прибора
Не подключая измерительные провода, включите по очереди измерительные режимы. Вид экрана показан на рисунке.

Измерительные режимы Кнопка Экран
ИЗОЛЯЦИЯ ирк-про альфа-е рис.8 ирк-про альфа-е рис.9
ЕМКОСТЬ ирк-про альфа-е рис.10 ирк-про альфа-е рис.11
ШЛЕЙФ (ТПЖ)
При неподключенных проводах или неправильно собранной схеме измерения допускаются произвольные значения
ирк-про альфа-е рис.12 ирк-про альфа-е рис.13
УТЕЧКА ирк-про альфа-е рис.14 ирк-про альфа-е рис.15
ВОЛЬТМЕТР ирк-про альфа-е рис.16 ирк-про альфа-е рис.17

ИЗМЕРИТЕЛЬНЫЙ ЭКРАН
Прибор проводит измерения электрических параметров кабеля в измерительных режимах: ИЗОЛЯЦИЯ, ЕМКОСТЬ, ТПЖ.
Режим ВОЛЬТМЕТР служит для контроля напряжения в линии. В Меню 1 режима ВОЛЬТМЕТР включается генератор, подающий в линию сигнал на частоте около 500 Гц. Генератор можно использовать для поиска жил на дальнем конце.

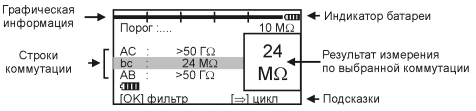

В каждом режиме все измерения проводятся в измерительном экране. Верхняя часть экрана содержит графическую информацию. Это или карта кабеля, или полоска-индикатор, как в измерительном экране режима ИЗОЛЯЦИЯ, показанном на рисунке.

ирк-про альфа-е

В режимах ИЗОЛЯЦИЯ и ЕМКОСТЬ на экран выведены три строки коммутации, которые показывают результат измерения между проводами АС, ВС и АВ. Кнопками измеритель выбирает нужную коммутацию. В выбранной строке прибор непрерывно проводит измерения между обозначенными проводами и одновременно показывает их в большом окне для удобства чтения.
В режиме ТПЖ только одна коммутация АВ и требуются дополнительно сигнальные провода SA и SB. Внизу экрана строка подсказки: кнопка [ОК] запускает фильтр, чтобы получить однозначный результат в условиях помех. После работы фильтра результат будет зафиксирован в большом окне, а прибор продолжит текущие измерения в строке коммутации.
Еще одна подсказка: кнопка запускает измерительный цикл, чтобы провести измерения по всем коммутациям. Прибор измерит фильтром по очереди все коммутации и вернется в исходную строку. В соседних строках будет показан зафиксированный результат, а в исходной строке зафиксированный результат будет показан в большом окне. В самой строке прибор продолжит непрерывно выводить текущие измерения.

МЕНЮ 1
Параметры измерительного цикла задаются в Меню 1 каждого режима. Вход кнопкой [МЕНЮ1].
Экран Меню 1 разделен на 3 части разного назначения, как показано на рисунке.

ирк-про альфа-е рис.19


Хождение по пунктам меню кнопками. Изменение заданного параметра кнопкой [ОК].
Стандартный блок регулирует автоотключение прибора и параметры фильтра: количество усреднений для регулировки времени работы фильтра;
режимы работы фильтра: РУЧНОЙ - фильтр в измерительном экране включается кнопкой [ОК], АВТО - фильтр, который постоянно работает и перемеряет значение или цикл.
После установки параметров выход из Меню 1 и возврат в измерительный экран кнопкой.

РЕЖИМ ИЗОЛЯЦИЯ
Измерение сопротивления изоляции
Кабель должен быть отключен от напряжения. Измерения проводятся между проводами А, В и С. Провода SA и SB не подключены. Необходимо дождаться полной зарядки кабеля тестовым напряжением 400 В. При подключении прибора к длинному кабелю показания могут расти, пока кабель заряжается от испытательного напряжения. При смене коммутации измерительных проводов предыдущий контакт автоматически разряжается. ирк-про альфа-е

Пороговое значение
Верхняя полоска-индикатор имитирует движение стрелки до порогового уровня, устанавливаемого самим пользователем (величина порога указана под индикатором справа). Если величина сопротивления изоляции превысит пороговый уровень - подается звуковой сигнал. Величина порога устанавливается в Меню 1. ИРК-ПРО Альфа-Е

РЕЖИМ ЕМКОСТЬ
Измерения проводятся между проводами А, В и С. Провода SA и SB не задействованы. Измерения с паспортной точностью проводятся на кабелях с сопротивлением жил до 2 кОм и с сопротивлением изоляции не менее 50 кОм. Информация над строками коммутации показывает расстояние до обрыва, пересчитанное по емкости. Если Вам нужно только измерить электрическую емкость, то после включения прибора сразу переходите в измерительный экран. Прибор по умолчанию сам выберет "Кабель 100%" (неизвестный кабель) и не будет отвлекать Вас выводом на экран расстояния и карты кабеля. ирк-про альфа-е

РЕЖИМ ТПЖ
Для измерения сопротивления токопроводящей жилы требуются измерительные провода A, SA, B, SB. Упрощенная схема подключения появляется на экране при нажатии кнопки [ОК]. К жиле подземного кабеля на дальнем конце подключают два вспомогательных провода. Это могут быть две соседние жилы трехфазного кабеля. К этим вспомогательным жилам подключают измерительные провода A и SA. Если кабель на барабане, измерительные провода A и SA подключают непосредственно к кабелю к концу жилы. Провода B и SB подключают к началу измеряемой жилы.В измерительном экране прибор непрерывно проводит измерения сопротивления жилы. Чтобы измерить с максимальной точностью, включите фильтр кнопкой OK. В верхней части экрана прибор показывает длину кабеля. Если длина неизвестна и в Списке выбрана "Марка кабеля", то прибор рассчитывает длину кабеля по выбранной марке и температуре грунта. ИРК-ПРО Альфа-Е

Технические данные ИРК-ПРО Альфа-Е

Параметры Значения
диапазон измерения сопротивления изоляции 1 кОм - 10 ГОм
диапазон электрической емкости 0,1 - 2000 нФ
диапазон измерения сопротивления жил 0 - 70 Ом
испытательное напряжение 400 В, 24 В
диапазон Rп в месте повреждения изоляции
для поиска с паспортной точностью
0 - 100 кОм
0 - 10 кОм
максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 10 кОм 0,1%+0,02м*S[кв.мм]
максимальная погрешность измерения сопротивления жилы 0,1%+0,003 Ом
максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм 2%+1 кОм
максимальная погрешность измерения емкости 2%+0,1нФ
питание прибора от встроенного аккумулятора 4 АА NMh
потребляемая мощность не более 5 Вт
габариты 130х170х85
вес 1,3 кг
условия эксплуатации Температура окружающей среды ... от -20 до +50 ºС
Относительная влажность воздуха ... до 90% при 30 ºС
Атмосферное давление ... от 86 до 106 кПа
