Анализ джиттера с использованием осциллографов Infiniium

Программный пакет EZJIT Jitter Analysis для анализа джиттера (E2681A)

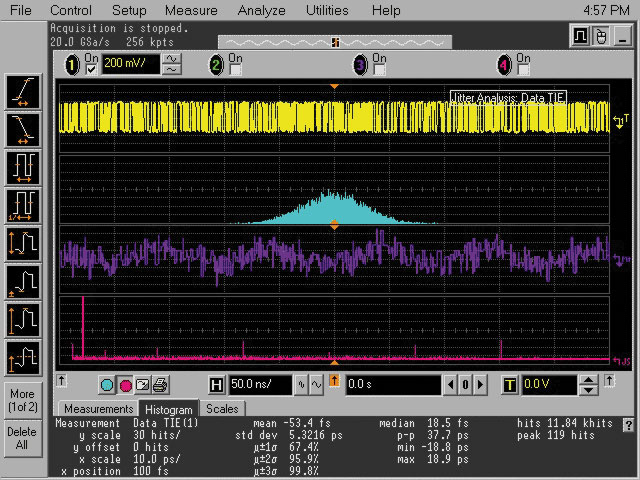

пакет EZJIT Jitter Analysis для анализа джиттера E2681A


Программный пакет EZJIT Jitter Analysis для анализа джиттера, совместимый с осциллографами cерий Infiniium 8000 и Infiniium 80000В/90000A, может быть приобретен по дополнительному заказу после закупки осциллографа под номером E2681A. При закупке данного пакета вместе с осциллографом его следует заказывать как опцию 002 (для осциллографов серий Infiniium 8000 и Infiniium 80000В/90000A). Эта первоначальная версия программы анализа джиттера EZJIT добавляет к функциям осциллографа два новых вида измерений. Первый тип обеспечивает измерения конкретных параметров джиттера оцифрованных сигналов, таких как ошибка временного интервала (TIE) и джиттер от периода к периоду. Второй тип обеспечивает возможность выполнения временного, спектрального и статистического анализа последовательности измерений множества перепадов отдельных сигналов. Эти функции анализа позволяют, например, отображать гистограмму данных измерения времени нарастания или результат БПФ измерения периода. Программный пакет EZJIT Jitter Analysis для анализа джиттера выполняет указанные ниже виды измерений.
Временные параметры:
• +width (длительность положительного импульса)
• -width (длительность отрицательного импульса)
• Duty cycle (коэффициент заполнения)
• Fall time (длительность среза)
• Frequency (частота повторения)
• Hold time (время удержания)
• Period (период повторения)
• Phase (фаза)
• Rise time (время нарастания)
• Setup time (время установления)

Параметры тактовых сигналов:
• Time Interval Error (TIE) (ошибка временного интервала)
• Cycle-to-cycle jitter (джиттер от периода к периоду)
• N-cycle jitter (джиттер за N периодов)
• Cycle-to-cycle +width (длительность положительного импульса от периода к периоду)
• Cycle-to-cycle –width (длительность отрицательного
• Cycle-to-cycle duty cycle (коэффициент заполнения от периода к периоду)

Параметры сигналов передачи данных
• Time Interval Error (TIE) (ошибка временного интервала)
• Data rate (скорость передачи данных)
• Unit Interval (единичный интервал)

Результаты измерений могут быть отображены в виде гистограммы данных измерения, тренда измерения или спектра джиттера, глазковой диаграммы.
Модуль оперативной помощи направляет пользователя при установке вида измерения джиттера, объясняет, как это измерение работает и когда следует его использовать.

Программный пакет EZJIT Plus Jitter Analysis для анализа джиттера (N5400А)

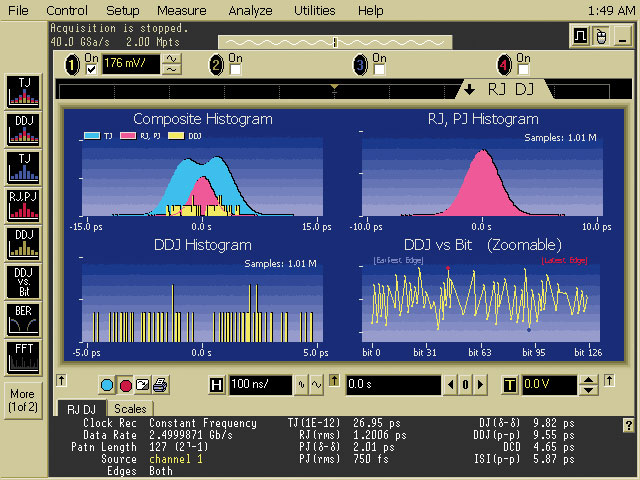

программный пакет EZJIT Plus Jitter Analysis для анализа джиттера N5400А


Программный пакет EZJIT Plus Jitter Analysis для анализа джиттера, совместимый с осциллографами серии Infiniium 80000В/90000A, может быть приобретен по дополнительному заказу после закупки осциллографа под номером N5400А. При закупке данного пакета вместе с осциллографом его следует заказывать как опцию 004. Кроме того, он может быть заказан как апгрейд существующей инсталляции программного пакета EZJIT Jitter Analysis под номером N5401A. Программный пакет EZJIT Plus Jitter Analysis выполняет все функции пакета EZJIT Jitter Analysis. Кроме того, он обладает следующими свойствами, которые обеспечивают оптимальный анализ джиттера.

Удобство анализа джиттера
Модуль оперативной помощи поможет быстро установить параметры осциллографов Infiniium и начать выполнять измерения. Используя коррелированные во времени изображения тренда измерения для выбранного вида измерения джиттера и формы сигнала, можно быстро обнаружить взаимосвязь между джиттером и такими событиями, как, например, межсимвольная интерференция.

Измерение повторяющихся или произвольных сигналов
Пакет EZJIT Plus позволяет позволяет разработчикам при оценке джиттера использовать не только повторяющиеся, но и произвольные сигналы.

Реальновременное отображение тренда измерения, гистограммы и спектра
График тренда измерения для выбранного вида измерения показывает, как изменяются результаты измерения в пределах всей длительности сигнала. Гистограмма представляет график числа появлений различных значений результата для выбранного вида измерения. Спектр джиттера представляет результат БПФ от тренда измерения для выбранного вида измерения джиттера. Гибкие возможности восстановление тактового сигнала Для получения опорного сигнала непосредственно из исследуемого сигнала пользователь может выбрать восстановление тактового сигнала постоянной частоты или изменяющейся частоты с помощью системы ФАПЧ. При восстановлении тактового сигнала с помощью системы ФАПЧ скорость передачи данных и ширина полосы кольца могут настраиваться.

Возможность измерения отдельных составляющих полного джиттера:
• Random jitter (RJ) - случайный джиттер
• Deterministic jitter (DJ) - регулярный джиттер
• Periodic jitter (PJ) - джиттер периодичности
• Data dependent jitter (DDJ) - джиттер, зависящий от данных
• Inter-symbol interference (ISI) - межсимвольная интерференция
• Duty cycle distortion (DCD) - искажение коэффициента заполнения импульсной последовательности

Возможность использования различных видов представления данных для оценки джиттера:
• Глазковая диаграмма (eye diagram)
• U-образная кривая (bathtub curve)
• График зависимости джиттера, зависящего от данных (DDJ), относительно бита
• Cоставные гистограммы
• Гистограмма полного джиттера
• Гистограмма отношения случайного джиттера к джиттеру периодичности
• Спектр отношения случайного джиттера к джиттеру периодичности (джиттер, зависящий от данных, удален)

Глубокая память захватывает низкочастотный джиттер
Глубокая память приобретает особую ценность для анализа джиттера. При частоте дискретизации 20 ГГц и скорости передачи данных входного сигнала 2,5 Гбит/с память сбора данных глубиной 1 Мвыб позволяет захватывать частотные составляющие джиттера до 20 кГц.Осциллограф с памятью 128 Мвыб позволяет захватывать частотные составляющие джиттера до 31 Гц при частоте дискретизации 4 ГГц.

Оценка полного джиттера при низких уровнях BER
Возможность разделения джиттера на составляющие позволяет не только получить полезную диагностическую информацию об измеренном джиттере, но и также обеспечивает способ оценки общего джиттера при уровнях BER, которые являются слишком низкими для их непосредственного измерения.
• Диапазон BER (коэфф. битовых ошибок) - до 10-18
• Ограничение длины кодовой комбинации - до 212
Некоторые из измерений джиттера необходимы для испытаний на соответствие техническим требованиям различных промышленных изделий, в частности, использующих архитектуру Rambus. Испытания на соответствие требованиям архитектуры Rambus требует выполнения измерений джиттера от периода к периоду, джиттера за N периодов и коэффициента заполнения от периода к периоду. Измерение ошибки временного интервала представляет эффективное средство для обнаружения детерминированного джиттера, вызванного перекрестными помехами между линиями сигнала или модуляцией одного сигнала другим.

Программный пакет для анализа временных интервалов и джиттера N5385B

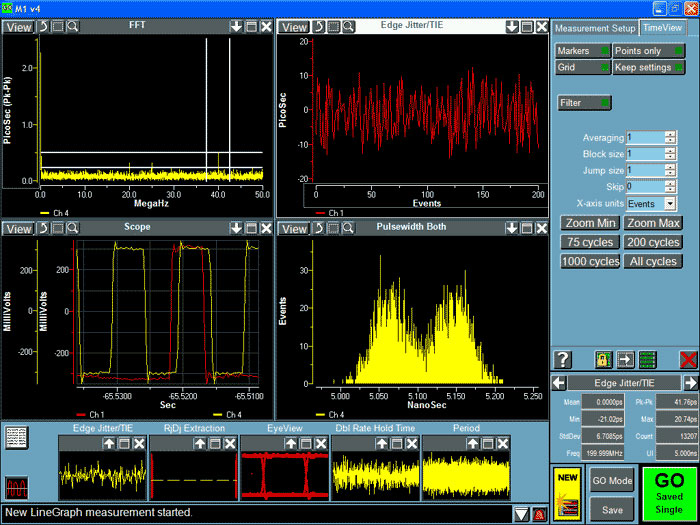

Программный пакет для анализа временных интервалов и джиттера (N5385B)
Программный пакет N5385B для анализа временных интервалов и джиттера, лицензированные компанией Amherst System Associates, при использовании с осциллографами серий Infiniium 8000 и 80000B/90000A обеспечивает наибольшую повторяемость и полноту измерений джиттера последовательных потоков данных, схем фазовой автоподстройки частоты и высокоскоростных сигналов синхронизации. Программный пакет включает полный набор измерений джиттера и представлений их результатов, что обеспечивает быстрое понимание неочевидных временных аномалий сигналов. Уникальная комбинация видов представлений результатов измерений, обеспечиваемая данными программными пакетами, поможет разработчикам получить полный набор характеристик для анализа временных интервалов и джиттера высокоскоростных сигналов. Для быстрой идентификации источников джиттера и измерения их характеристик N5385B обеспечивает представление результатов измерения в виде рёберного графа, гистограммы и спектра джиттера. Режим многократно повторяющегося сбора данных и представление результатов измерения в текстовом виде позволяют вычислять и накапливать статистику по результатам многих сборов данных, а необработанные данные сделать доступными в табличной форме для быстрого анализа трендов. Пакет N5385B содержит несколько общепринятых в промышленности методик выделения составляющих случайного джиттера и регулярного джиттера, что делает их неоценимым средством испытаний на соответствие известным стандартам: Fibre Channel, SATA, Gigabit Ethernet и InfiniBand. Для измерения точных характеристик джиттера в последовательных потоках данных пользователь может задать случайные или повторяющиеся кодовые комбинации. Затем с помощью глазковой диаграммы он может определить параметры окна достоверности данных, допуски джиттера перепадов и выполнить испытание на соответствие маске. Измеренные данные и результаты статистической обработки разделяются на подпопуляции, основываясь на длительности битовых кодовых комбинаций, чтобы изолировать джиттер, зависящий от данных.

Сравнительная таблица прикладных программ анализа джиттера
Виды представления E2681A
EZJIT
N5400A
EZJIT Plus
N5385B
Виды представления при отладке джиттера
Тренд измерения + + +
Гистограмма + + +
Представление результатов в текстовом виде     +
Спектр джиттера + + +
Многократно повторяющийся сбор данных + + +
Виды представления при оценке джиттера
Реальновременная глазковая диаграмма * * *
U-образная кривая   + +
График зависимости джиттера, зависящего от данных (DDJ), относительно бита   +
Составные гистограммы   +
Гистограмма полного джиттера (TJ)   +
Гистограмма отношения случайного джиттера (RJ) к джиттеру периодичности (PJ)   +
Cпектр отношения случайного джиттера (RJ) к джиттеру периодичности (PJ) (джиттер, зависящий от данных (DDJ), удален)   +
Измерения временных параметров/джиттера
Измерения параметров тактовых сигналов
Период повторения + + +
Длительность (положительного импульса, отрицательного импульса или обоих) + + +
Частота повторения + + +
Коэффициент заполнения + + +
Напряжение пересечения дифференциального сигнала (+, -, оба)     +
Ошибка временного интервала + + +
Джиттер от периода к периоду + + +
Джиттер за N периодов + + +
Длительность полож. импульса от периода к периоду + + +
Длительность отриц. импульса от периода к периоду + + +
Коэффициент заполнения от периода к периоду + + +
Измерения параметров передачи данных
Ошибка временного интервала + + +
Скорость передачи данных + +
Единичный интервал + +
По числу событий     +
По размеру     +
Джиттер длительности импульса     +
Измерения параметров задержек
Время установления/удержания + + +
Фаза + + +
Измерения, определяемые пользователем     +
Измерения параметров перепадов
Время нарастания/спада + + +
Анализ времени нарастания дифференц. сигналов     +
Измерения при испытаниях на соответствие
Отдельные составляющие полного джиттера
Случайный джиттер (RJ)   + +
Регулярный джиттер (DJ)   + +
Джиттер периодичности (PJ)   + ***
Джиттер, зависящий от данных (DDJ)   + +
Межсимвольная интерференция (ISI)   + ***
Искажение коэффициента заполнения (DCD)   + +
Оценка полного джиттера   + +
Диапазон BER (коэффициент битовых ошибок)   10-18 10-20
Ограничение длины кодовых комбинаций
Режим повторяющихся кодовых комбинаций   212**
Режим случайных кодовых комбинаций   - -
* Требуется программа анализа последовательных шин E2688A
** Для более высокой точности измерения PJ рекомендуется 32 повтора кодовой комбинации;
для обеспечения максимальной точности измерения рекомендуется 128 повторов.
*** Данные значения не вычисляются непосредственно, а получаются из других значений.
