Пробники и аудиосредства осциллографов Keysight 6000S и 6000Х
Страница: 1 2 3 4 5

Аудиосредства осциллографов

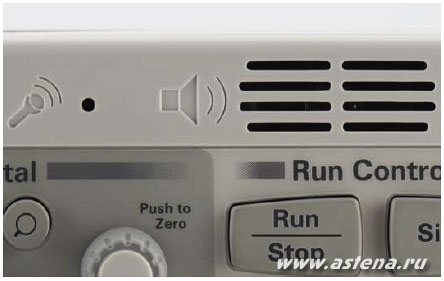

Внимательно присмотревшись к передней панели 6000Х, можно заметить отверстие для микрофона и небольшую решетку для динамика в правом верхнем углу передней панели прибора (рис. 18). Благодаря встроенному микрофону и динамику осуществляется речевое (голосовое) управление осциллографом.

Аудиосредства осциллографа 6000Х

Рис. 18. Аудиосредства осциллографа 6000Х

Пробники и другие средства

Штатно осциллографы комплектуются пассивными пробниками N2873A с полосой частот до 500 МГц. Поставляется множество (более 100 типов) активных пробников (широкополосных, дифференциальных, высоковольтных, токовых и т.д.), существенно расширяющих возможности приборов. Некоторые пробники оснащены средствами «свободные руки».

В ряде случаев интерес представляет токовый пробник N2820A для малых токов — от 50 мкА до 5 А. Он особенно удобен для измерения токов интегральных микросхем. Пробник специально создан для 10-разрядных осциллографов.

Осциллографы могут оснащаться разнообразным программным обеспечением, как фирменным, так и сторонних организаций.

Они способны работать с программами ком- пьютерной математики, например мощной матричной системой MATLAB. Особый интерес представляет установка MATLAB на встроенный в осциллографы открытой архитектуры 6000S твердотельный жесткий диск. Это обеспечивает естествен- ную интеграцию MATLAB с прибором и существенное повышение скорости работы, особенно при имитационном моделировании с помощью пакета Simulink.

Приборы допускают работу с различным внешним оборудованием — настольными и переносными компьютерами, принтерами, клавиатурой, мышью, внешними дисплеями и др. К ним подключаются различные демоплаты — в том числе с питанием от USB-шины. При работе с внешними дисплеями можно наблюдать разные осциллограммы и разные домены на каждом из дисплеев, включая дисплей осциллографа.

Заключение

Выпуском новейших широкополосных, высокочастотных и многокомпонентных осциллографов высокой точности серий 6000S и 6000Х компания Keysight подтвердила свою роль лидера в разработке и производстве самых современных осциллографов. По существу, приборы вводят новый высочайший стандарт качества современных цифровых осциллографов. Это новые технологии и новые приборы следующего поколения в удобных корпусах и по доступной цене. Они найдут широкое применение в тестировании современных электронных компонентов и устройств.

Автор: Владимир Дьяконов,
д.т.н., профессор
