Не успели пользователи осознать появление многокомпонентных осциллографов Keysight 4000Х, как в апреле 2014 года компания Keysight Technologies объявила о выпуске двух серий новейших многокомпонентных (шесть приборов в одном) 10-разрядных осциллографов серии InfiniiVision 6000S (14 типов) и 6000Х (16 типов) высокой четкости со значительно расширенной полосой частот при сниженной цене. Это поколение приборов, предназначенных для повседневной работы, задает новые стандарты осциллографии.

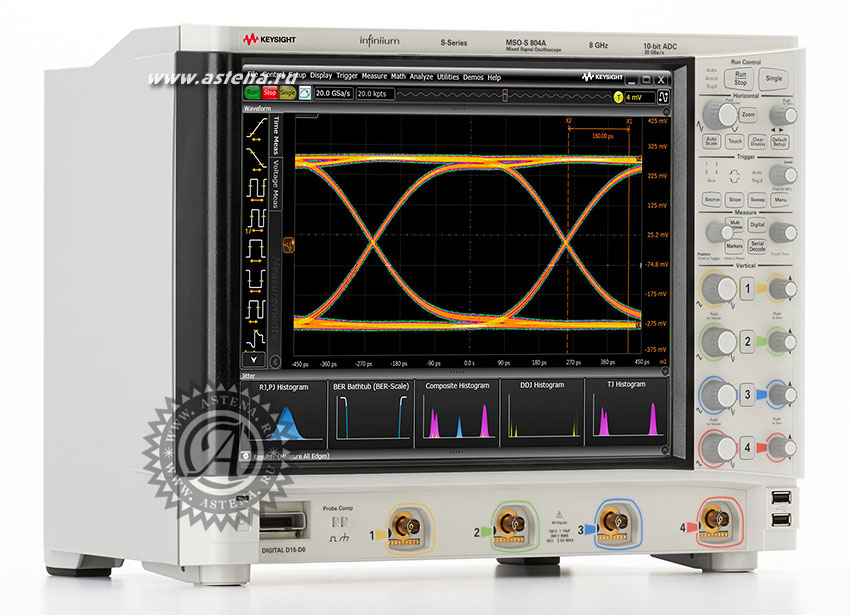

Внешний вид осциллографов высокой четкости серии InfiniiVision 6000S

Рис. 1. Внешний вид осциллографов высокой четкости серии InfiniiVision 6000S

Общие характеристики осциллографов Keysight 6000S/X

В осциллографы серий 6000S/X могут быть встроены сразу шесть приборов:

  • собственно широкополосный цифровой запоминающий осциллограф реального времени с повышенной разрядностью;
  • анализатор спектра на основе быстрого преобразования Фурье (БПФ);
  • анализатор логических состояний устройств с параллельной передачей данных (у приборов MSO);
  • анализатор большого числа протоколов последовательных шин;
  • цифровой 3-разрядный вольтметр DVM с входами осциллографа;
  • цифровой 10-разрядный частотомер.

Таблица 1. Классификационные характеристики осциллографов Keysight 6000S

Тип Полоса пропускания, ГГц Количество каналов Цена, тыс. $
DSOS054A 0,5 4 17,5
DSOS104A 1 4 21
DSOS204A 2 4 15,5
DSOS254A 2,5 4 28
DSOS404A 4 4 37
DSOS604A 6 4 53
DSOS804A 8 4 68
MSOS054A 0,5 4/16 22,5
MSOS104A 1 4/16 26
MSOS204A 2 4/16 30,5
MSOS254A 2,5 4/6 33
MSOS404A 4 4/16 42
MSOS604A 6 4/16 58
MSOS804A 8 4/16 73

*Действующие актуальные цены (в рублях с учетом НДС) на осциллографы Keysight Technologies серии 6000S


Тип Полоса пропускания, ГГц Опция Количество каналов Цена, тыс. $
DSOX6002A 1 По умолчанию 2 14,9
DSOX6002A 2,5 DSOX6B10T252BW 2 18,4
DSOX6002A 4 DSOX6B10T402BW 2 23,5
DSOX6002A 6 DSOX6B10T602BW 2 29,5
DSOX6004A 1 По умолчанию 4 18,5
DSOX6004A 2,5 DSOX6B10T254BW 4 23
DSOX6004A 4 DSOX6B10T404BW 4 30,3
DSOX6004A 6 DSOX6B10T604BW 4 39
MSOX6002A 1 По умолчанию 2/16 18,4
MSOX6002A 2,5 DSOX6B10T252BW 2/16 21,9
MSOX6002A 4 DSOX6B10T402BW 2/16 27
MSOX6002A 6 DSOX6B10T602BW 2/16 33
MSOX6004A 1 По умолчанию 4/16 22
MSOX6004A 2,5 DSOX6B10T254BW 4/16 26,5
MSOX6004A 4 DSOX6B10T404BW 4/16 33,8
MSOX6004A 6 DSOX6B10T604BW 4/16 42,5

*Действующие актуальные цены (в рублях с учетом НДС) на осциллографы Keysight Technologies серии 6000S


Серия 6000S (рис. 1) представлена как лабораторные приборы с высоким разрешением (10 бит аппаратно) и с открытой архитектурой, которые задают новый стандарт для высококачественных запоминающих Hi-End-осциллографов типа DSO (только с аналоговыми входами) и MSO (смешанных сигналов) с полосой частот до 8 ГГц (табл. 1). Чувствительность приборов по вертикали составляет от 1 мВ/дел. до 5 В/дел. (при 50-омном входе до 1 В/дел.). Уровень собственного шума всего 90 мкВ при чувствительности 1 мВ/дел. и полосе 1 ГГц. Чувствительность до 2 мВ/дел. во всей полосе частот поддерживается аппаратно. Диапазон времен развертки от 5 пс/дел. до 20 с/дел. Размеры корпуса 33x43x23 см, вес 12 кг, потребляемая мощность 375 Вт.

Эти приборы имеют сегментированную память осциллограмм 50 Мточек (100 Мточек при объединении каналов) в стандартном варианте и 800 Мточек с дополнительной опцией расширения памяти. У осциллографов серии S усовершенствованная архитектура на базе материнской платы с 4-ядерным процессором Intel i5 с тактовой частотой 3 ГГц и объемом оперативной памяти 8 Гбайт с операционной системой Windows 7. Они обеспечивают высочайшую скорость обработки данных и оснащены твердотельным жестким диском (более 250 Гбайт) для хранения встроенных и внешних программ и ускоренной загрузки. Огромный экран (12 дюймов, или 31,8 см по диагонали) с разрешением 1024x768 точек поддерживает высокую достоверность визуализации осциллограмм и удобное сенсорное управление прибором. Оснащены шестью портами (два на перед- ней панели) универсальной последовательной USB 2.0/3.0 со скоростью 200 Мбит/с, портом 1000-битного Ethernet локальной сети и др. Золото-платиновые прецизионные BNC-разъемы осциллографа имеют гарантированную полосу частот более 8 ГГц.

Осциллографы Keysight 6000Х внешне очень похожи на приборы Keysight 4000Х и имеют более дешевую закрытую архитектуру и удобный форм-фактор — глубина всего 15 см и масса 6,8 кг. Они занимают мало места на рабочем столе, оснащены емкостным сенсорным дисплеем с диагональю 12,1" (31 см) и разрешением 800x600 точек. У новых приборов предусмотрено ручное управление. Габариты приборов 425x288x148 мм, вес 6,8 кг (в упаковке 11,3 кг), потребляемая мощность снижена до 200 Вт.

Слева у осциллографа серии 6000Х (рис. 2) предусмотрена панель с разъемами для подключения внешних устройств:

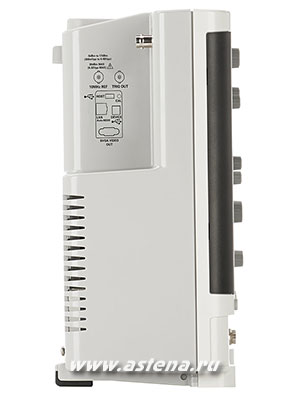

Панель с разъемами для подключения внешних устройств

Рис. 2. Панель с разъемами для подключения внешних устройств

  • входа/выхода Аux и 10-МГц опорного сигнала Ref;
  • последовательной шины USB (еще два разъема есть на передней панели);
  • локальной сети LAN;
  • низкоскоростной последовательной шины RS-232 (LINE);
  • внешнего дисплея VGA.

Осциллографы обладают 10-битовой разрядностью канальных АПЦ, максимальной скоростью обновления осциллограмм до 450000 в секунду и сегментированной памятью осциллограмм 4 Мточек. В базовых моделях полоса приборов составляет 1 ГГц и расширяется штатными опциями до 6 ГГц. Четырехканальный прибор с полосой 6 ГГц примерно вполовину дешевле устройства старых серий с полосой 1-1,5 ГГц (табл. 2).

Параметры аналоговых каналов

Все приборы имеют два или четыре идентичных канала аналоговых сигналов. Каждый оснащен входом, регуляторами чувствительности и смещения, аттенюатором, функциями ограничения рабочей полосы частот и новым сверхбыстродействующим 10-битовым аналого-цифровым преобразователем (АЦП) в виде специализированной интегральной микросхемы с высокой частотой дискретизации — до 20 Гбит/с при объединении двух каналов и 10 Гбит/с при независимой работе всех каналов.

Поскольку каналы могут работать с различными типами входов (50 Ом или 1 МОм), разными фильтрами и пробниками, полоса пропускания каналов может принимать различные значения. Предусмотрено специальное окно для выбора полосы пропускания.

Благодаря высокой максимальной полосе частот (до 6 или 8 ГГц) осциллографы имеют уникально малое для категории массовых приборов время нарастания аналоговых каналов — примерно вплоть до 50 пс. Это частично подтверждают осциллограммы меандра с длительностью фронтов 130 пс, представленные на рис. 3. Использована техника создания опорных осциллограмм, сохраняемых на модуле флэш-памяти.

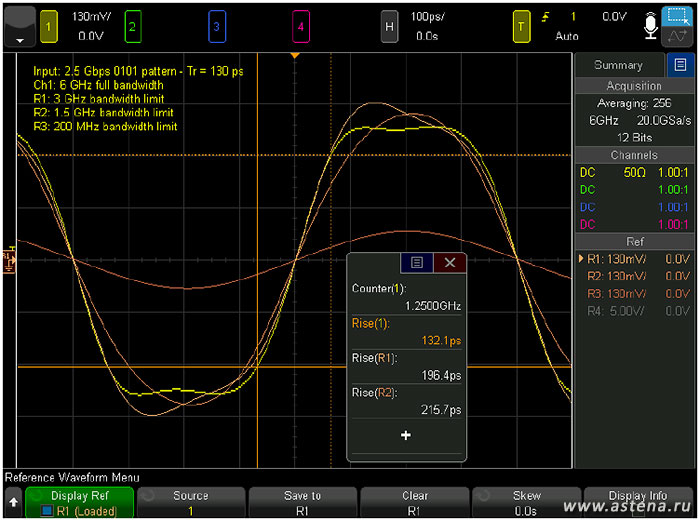

Реакция осциллографа 6000Х на меандр с фронтами 130 пс

Рис. 3. Реакция осциллографа 6000Х на меандр с фронтами 130 пс

От широкополосных трактов каналов аналоговых сигналов естественно ожидать высокого уровня собственных шумов. Однако Keysight 6000Х имеют довольно низкий уровень собственных шумов (около 115 мкВ с.к.з. при коэффициенте отклонения 1 мВ/дел., а у серии 6000S даже 90 мкВ с.к.з. при частоте сигнала 1 ГГц и входном сопротивлении 50 Ом) (рис. 4). Предшествующие модели серии 4000Х не располагали функцией построения гистограмм распределения шумов и джиттера. Новая серия приборов 6000Х дополнена столь важной и полезной опцией. Спектр наглядно показывает, что распределение шума близко к нормальному распределению.

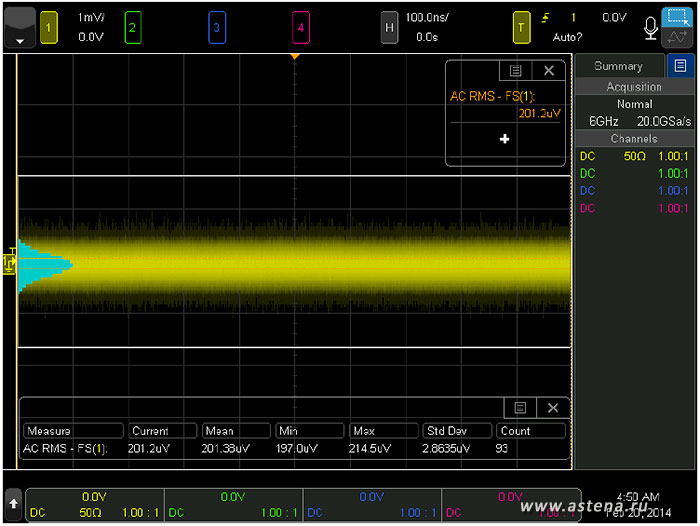

Собственный шум канала вертикального отклонения и микрогистограмма его распределения

Рис. 4. Собственный шум канала вертикального отклонения и микрогистограмма его распределения
