Пинцет LCR-R1 (Smart Tweezers)



LCR-Reader пинцет-измеритель R, L, C

LCR-Reader пинцет-измеритель R, L, C


LCR-R1 (LCR-Reader) пинцет-измеритель RLC (Siborg Systems Inc, Канада)

Новый пинцет-измеритель RLC представляет собой более легкий и дешевый LCR- и ESR-метр в сравнении со Smart Tweezers, но тем не менее с точностью около 1%. LCR-Reader очень похож на LCR-метр ST5-S Colibri с точки зрения использования.

Первый в мире портативный LCR-метр Smart Tweezers - это маленький и легкий инструмент, предназначенный для использование в технологии поверхностного монтажа (SMT). Дизайн, сочетающий пинцет, жидко-кристаллический дисплей и возможности LCR-метра полностью изменили работу по измерению значений компонентов. Простота в эксплуатации с использованием одной руки оставляет другую свободноой для других инструментов. Эта конструкция с самого начала зарекомендовала себя как успешная концепция, и в настоящее время используется тысячами пользователей по всему миру, раво как и многими ведущими высокотехнологичными компаниями.

LCR-Reader в два раза легче чем Smart Tweezers ST-5, и также питается от Li-Ion аккумулятора с микро-USB разъемом для зарядного устройства. Точность нового устройства составляет около 1%, что ниже, чем у Smart Tweezers ST5 (0,2%), но та же, что и для Smart Tweezers ST-2. В нем также используется позолоченный пинцет из нержавеющей стали. Управление осуществляется одной кнопкой, которая включает устройство и позволяет изменить режим измерения одним ее нажатием: А (автоматический), L (индуктивность), C (емкости), R (сопротивление), и ESR (эквивалентное последовательное сопротивление). Все измерения производятся автоматически, амплитуда тестового сигнала фиксирована на уровне 0,5 вольта, тестовая частота регулируется автоматически в зависимости от типа компонента и его номинала. Аналогично Smart Tweezers, LCR-Reader в дополнение к основной компоненте L или C показывает также паразитное сопротивление R.

Одна из основных проблем ограничивающая широкое использование мультиметра Smart Tweezers была цена. В зависимости от региона и поставщика цена Smart Tweezers может составлять от $300 до $700. Для компаний и профессионалов, использующих Smart Tweezers, это не является большой проблемой, но для повседневного хобби, эта цена слишком высока. Компания Siborg пыталась создать новое устройство с более низкой ценой (не имеющей опции тестового сигнала 1 Вольт), но это дало снижение цен было только на 20%, и в целом не повлияло на обьем продаж.

Около года назад началась разработка мультиметра LCR-Reader, основанная на появлении новых микрочипов и идей, как упростить схему без значительной потери точности. В результате она была воплощена в прототипе показанном на фото, который существенно меньше и легче, и, что особенно важно, дешевле в производстве в сравнении со Smart Tweezers.

Новый мультиметр LCR-Reader работает на литий-ионной батарее, с зарядкой через микро-USB кабель. Устройство имеет примерно в 2 раза меньший вес, при точности измерений около 1%. LCR-Reader также как Smart Tweezers использует позолоченный пинцет, который является визитной карточкой этой серии мультиметров. Переключение режимов измерения производится нажатием кнопки которая обеспечивает циклическое переключение режима работы; А (автоматическое распознавание компонента), R (сопротивление), L (индуктивность), C (емкость), и ESR (эквивалентное последовательное сопротивление). Все измерения производятся автоматически, амплитуда тестового сигнала составляет 0,5 Вольт, тестоваячастота выбирается автоматически в зависимости от типа компонента и его значения. Новое устройство имеет базовую точность 1%, которая немного ниже, чем у Smart Tweezers модели ST5, но такая же, как у модели ST2.

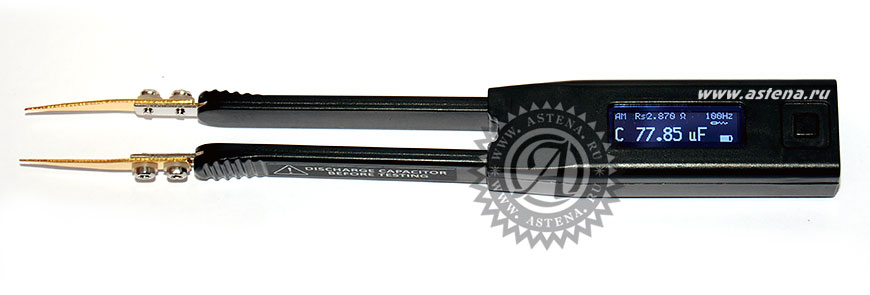

На рисунке 2 показан экран устройства во время измерения. AM показывает, что LCR-Reader проводитизмерение в автоматическом режиме, Rs - паразитное сопротивление неидеальной индуктивности, 10 кГц, используемая тестовая частота, L показывает, что измеряемый компонент является индуктивностью, а 104,8 мкГн показывает значение индуктивности в микро-Генри, значок батареи показывает уровень ее зарядки.

Характеристики LCR-Reader:

  • Автоматическое измерение LCR и ESR
  • Точность 1%
  • Автоматическая выбор диапазона
  • Li-Ion аккумулятор
  • Вес 28 грамм

Сравнительные характеристики пинцетов-измерителей RLC (ST3, ST5, ST5L Smart Tweezers) и модели LCR-Reader


Комплект поставки (действует с 1.08.16г.):

  • Пинцет LCR-READER
  • Футляр для хранения и транспортировки
  • Зарядное устройство
  • Набор щупов
  • Инструкция по эксплуатации

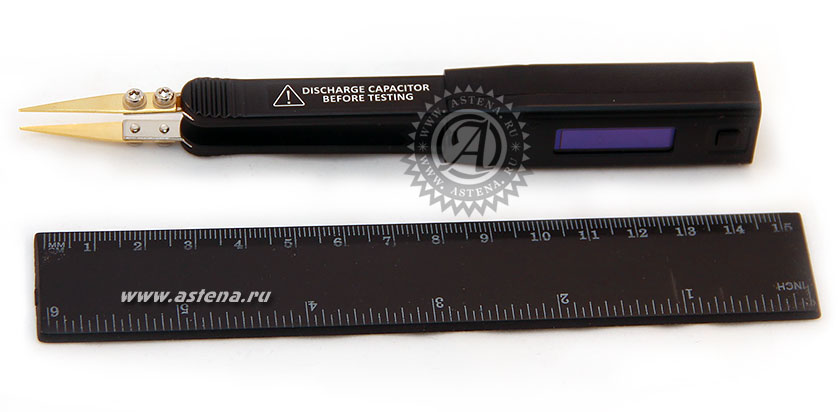

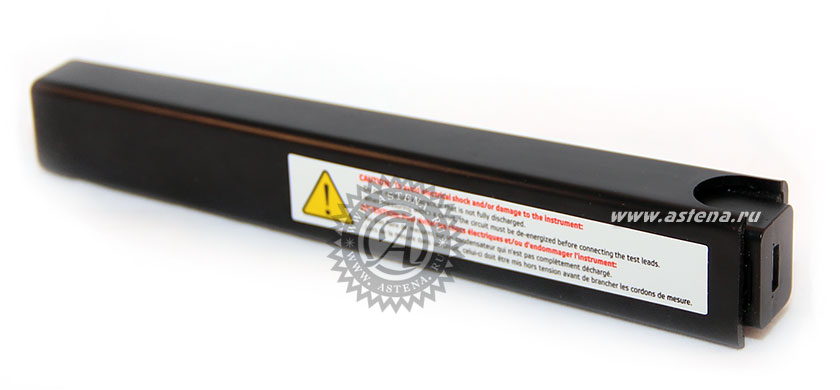

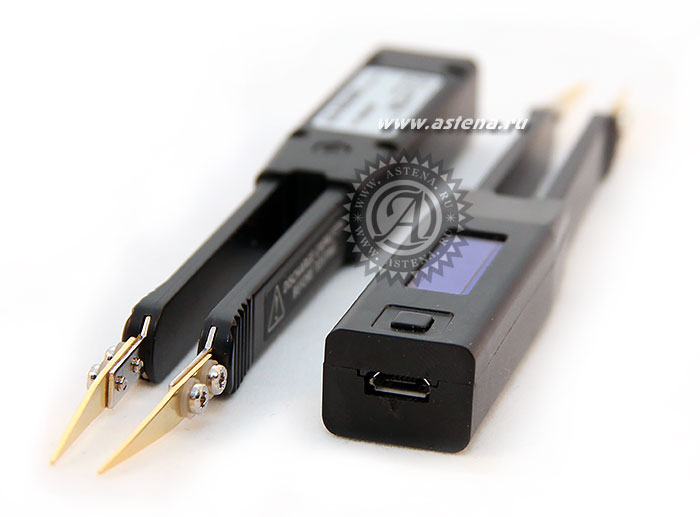

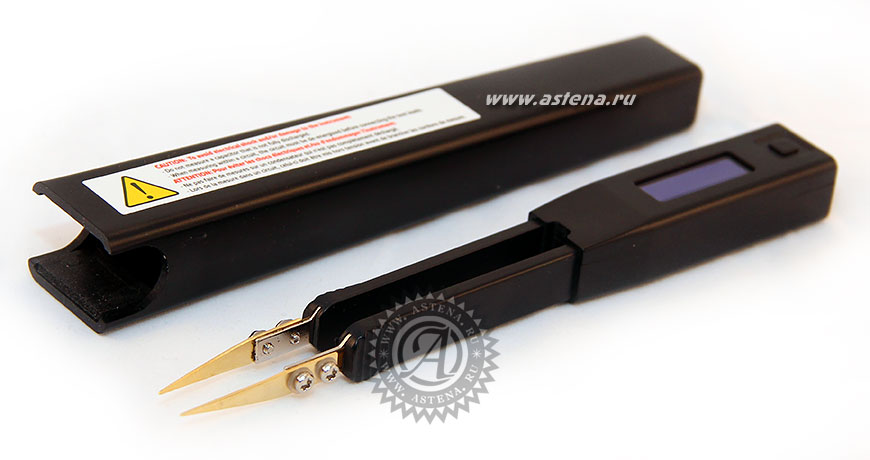

Фотографии пинцета

LCR-Reader

LCRR1-SB

пинцет-измеритель R, L, C

пинцет-измеритель LCR-Reader

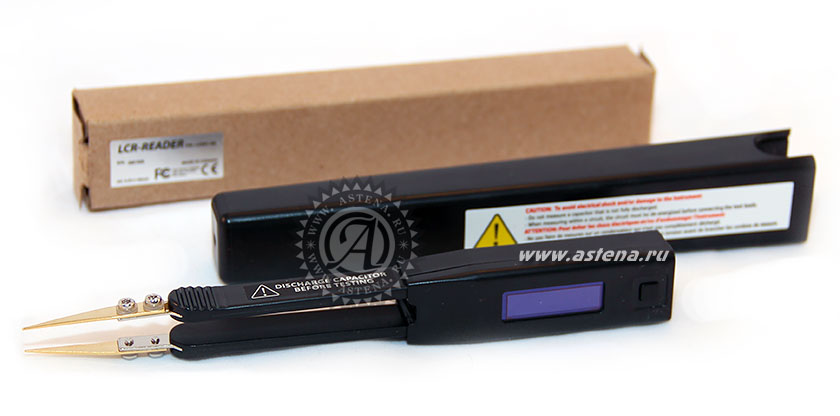

Комплект поставки (действует с 1.08.16г.)

пинцет-измеритель LCR-Reader

пинцет-измеритель LCR-Reader

Производитель пинцета LCR-Reader - компания Siborg Systems Inc, Канада
Siborg

Инструкция по эксплуатации на русском языке


Технические данные LCR-Reader

Параметры Значения
Характеристики
Тестовая частота 1 кГц, 10 кГц, 100 Гц
Тест Уровень сигнала 0,45 В +/- 5% эфф
Источник
Сопротивление
62,5 Ом / 1 кОм
15 кОм +/- 1%
Диапазоны измерений
Сопротивление R 0,1 Ом до 10 Ом
Емкость C 2 пФ до 5 мФ
Индуктивность L 0,5 мкГн до 999 мГн
Базовая точность
Сопротивление R 0,5 %
Емкость C 1 %
Индуктивность L 2 %
Физические характеристики
Размер 14,8 х 2,0 х 1,5 см
Вес 29 г.
Дисплей OLED-дисплей
Тип батареи 3,7 В LiPo, 180 мАч
Время работы заряженной батареи 40 часов (2-часовой цикл зарядки)
Источник зарядки порт USB
USB адаптер питания 5 В +/- 5%
Хранение -20 до 60, от 0 до 80% относительной влажности
Рабочая температура от 0 С до 50 С
Безопасность и ЭМС IEC61000-4-2, EN 61000-4-3, IEC61000-4-8, FCC15/EN, 55011/ICES-003 - класса А, FCC15. Класс А
