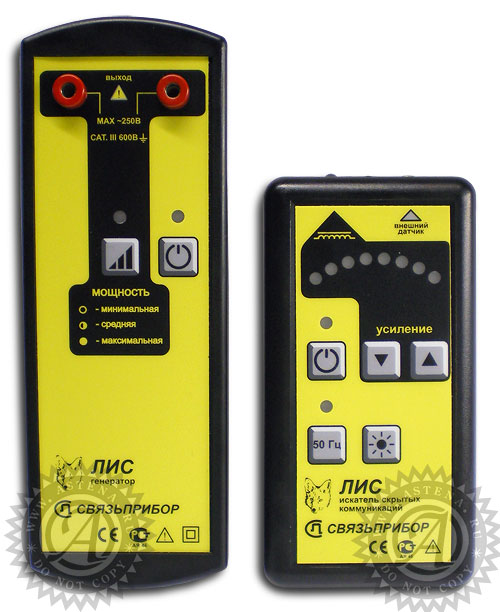

Искатель скрытых коммуникаций ЛИС-М


Искатель скрытых коммуникаций ЛИС-М

Искатель скрытых коммуникаций ЛИС выполняет следующие функции:

  • Поиск трассы проводов в потолках, стенах и полах
  • Обнаружение нелегальных обводов счетчиков электроэнергии
  • Идентификация выключателей и предохранителей
  • Поиск трасс замкнутых и оборванных цепей
  • Поиск трассы кабеля на глубине до 2 метров
  • Поиск трассы водопроводных труб и труб теплоснабжения
  • Поиск отдельных жил в системе проводов и кабелей
  • Отбор пар в многопарном кабеле
  • Определение глубины залегания провода



Искатель ЛИС позволяет фиксировать сигнал с частотой 26 250 ± 3 Гц и работает в комплекте с генератором ЛИС. Электропитание искателя осуществляется от 2-х алколайновых батарей или Ni-Mh аккумуляторов типоразмера «АА». Электропитание генератора осуществляется от 4-х алколайновых батарей или Ni-Mh аккумуляторов типоразмера «АА». Индикация обнаружения трассы осуществляется визуально и звуковым способом через встроенный излучатель.

Принцип работы комплекта искателя ЛИС-М
Генератор ЛИС является источником характерного сигнала, подключаемым к жиле искомого кабеля. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике искателя. Принятый сигнал поступает в приемное устройство искателя, где осуществляется аналоговая и цифровая обработка. Полученные результаты выводятся на светодиодный индикатор и звуковой излучатель.

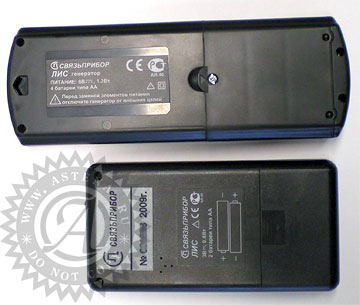

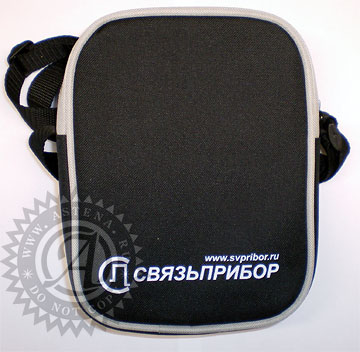

Сумка для переноски комплекта Комплекта искателя. Вид сзади
Сумка для переноски комплекта Комплекта искателя. Вид сзади

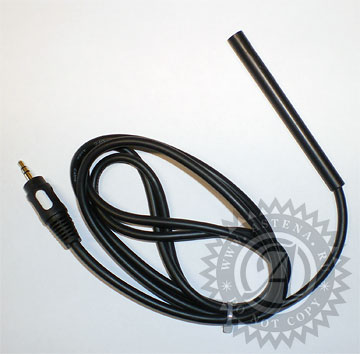

Датчик Руководство по эксплуатации
Датчик Руководство по эксплуатации

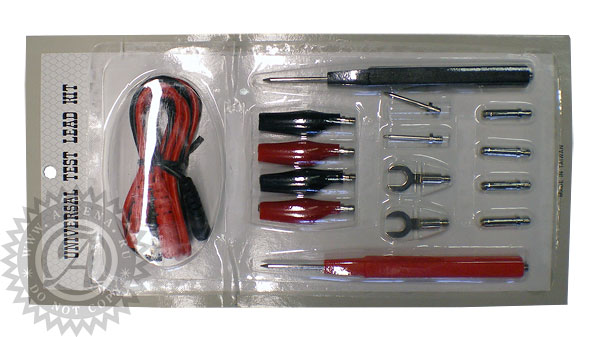

Провода для подключения генератора к нагрузке
Провода для подключения генератора к нагрузке

Технические данные ЛИС-М

Параметры Значения
Искатель
Активная частота 26250 ± 3 Гц
Полоса пропускания по уровню –3 дБ (не более) 150 Гц
Максимально определяемая глубина залегания трассы 2 м
Точность отыскания 1 см
Время непрерывной работы (не менее) 20 ч
Электропитание: алколайновые батареи или Ni- Mh, 2,3 А/ч аккумуляторы 2 шт. АА
Габаритные размеры прибора 138х68х18 мм
Масса прибора (включая элементы питания) 0,20 кг
Генератор
Выходной сигнал частота 26252 ± 1 Гц
Выходная мощность 1 Вт
Время непрерывной работы (не менее) 20 ч
Электропитание: алколайновые батареи или Ni- Mh, 2,3 А/ч аккумуляторы 4 шт. АА
Габаритные размеры прибора (без сумки) 220,6х79х27,6
Масса прибора (включая элементы питания) 0,20 кг
Общие
Температура окружающей среды -20 ... +50°С
Относительная влажность воздуха до 90% при 30°С
Атмосферное давление 86 ... 106 кПа
