Измеритель параметров петли и тока КЗ LTW335 Megger

Измеритель сопротивления петли и тока КЗ LTW335 Megger


Измеритель сопротивления петли и тока КЗ LTW335

Прибор LTW335 , производства компании Megger (Англия), предназначен для измерения параметров петли и тока КЗ , без срабатывания УЗО. Измеритель LTW 335 проводит измерения параметров петли двухпроводным способом и рассчитывает ток КЗ (короткого замыкания). 2-х проводное тестирование электрических цепей выполняется при помощи всего двух измерительных щупов, они могут быть -

Фаза – Земля / Фаза – Ноль / Фаза – Фаза. Третий провод, который мог бы вызвать путаницу при определении части тестируемой цепи, не нужен.

Измеритель параметров петли LTW325 имеет функцию тестирования без срабатывания УЗО. При ее использовании работающие УЗО номиналом 30 мА и выше не сработают. Для источников питания, которые не защищены УЗО, можно использовать тестирование большими токами, ведь отсутствует риск срабатывания УЗО и уменьшается время теста.

В измерителе LTW335 Megger используется запатентованная схема определения помех, которая непрерывно контролирует подачу напряжения во время тестирования, гарантируя отсутствие влияния побочного электрического шума на точность измерения. Тестирование выполняется в течение 10 секунд и при наличии шума появится предупреждение или для повышения точности тестирование автоматически продляется.

Измеритель параметров петли LTW335 работает в диапазоне напряжений от 50В до 300В переменного тока в однофазных цепях и до 440В в трехфазных цепях. Ток короткого замыкания (КЗ) рассчитывается до 20кА, используя измеренное напряжения и сопротивление петли.

Прибор LTW-335 измеряет напряжение до 440В, а также позволяет измерять частоту в диапазоне от 25Гц до 99,99 Гц, сопротивление от 0,1Ом до 2000Ом. Измеритель LTW-335 имеет возможность сохранять и передавать данные на ПК (персональный компьютер), что сильно упрощает составление отчетов. Питание прибора производится от 8х1,5 В пальчиковых батарей (АА) или 8x1,2В аккумуляторов. Заряда источников питания хватает на 2000 тестов.

LTW335 Megger имеет прорезиненный ударопрочный корпус, выполненный по классу защиты IP54.

Функциональные особенности:

  • Двухпроводное тестирование петли без срабатывания УЗО
  • Рабочее напряжение от 50 В до 440 В
  • Расчет тока КЗ до 20 кА
  • Защита корпуса IP54
  • Защита от помех
  • Сохранение и передача данных на ПК

Отличия от LTW325:

  • Сохранение данных в памяти
  • Передача данных на ПК

Комплектация:

  • Тестер серии LTW335
  • Провода с щупами и зажимами (Красный/Зеленый) – 2 шт.
  • Основной комплект диагностических выводов
  • AA (LR6) аккумулятор (установлен в прибор) – 8 шт.
  • Пластиковый кейс
  • Сертификат калибровки
  • Руководство по эксплуатации
  • Компакт-диск с инструкцией пользователя
  • Компакт-диск с ПО
  • USB кабель

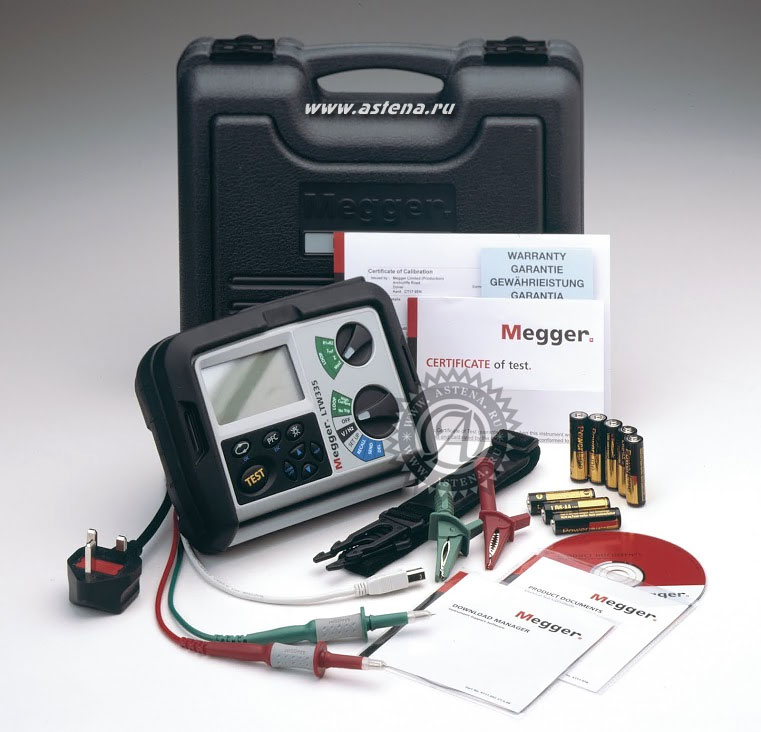

Комплектация прибора LTW335 Megger

Фотографии LTW335

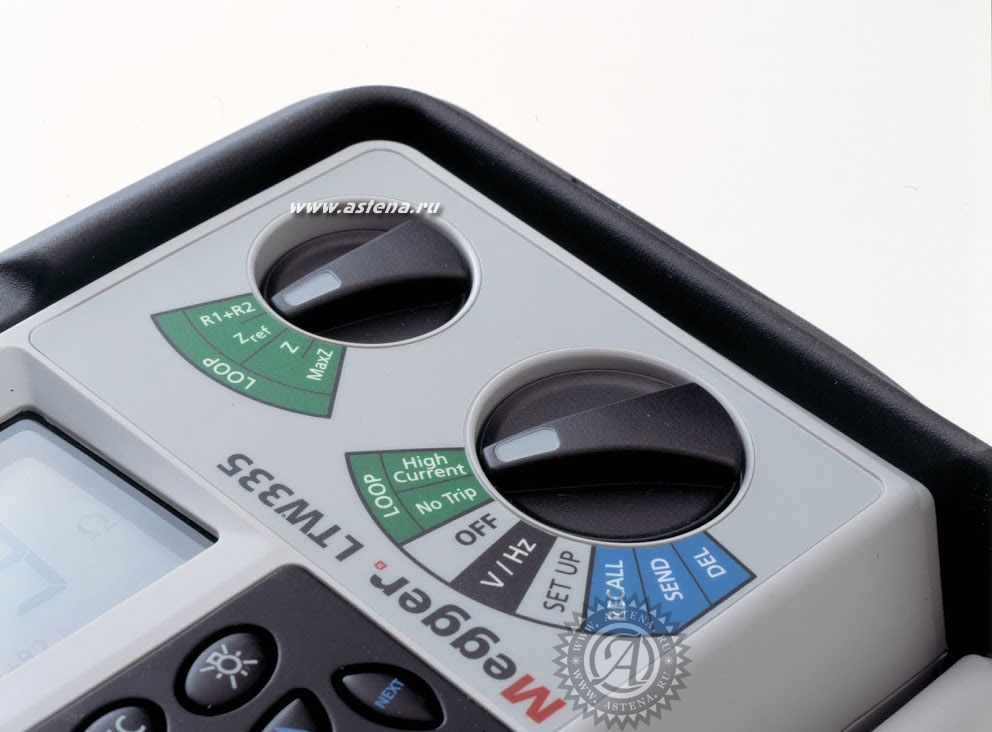

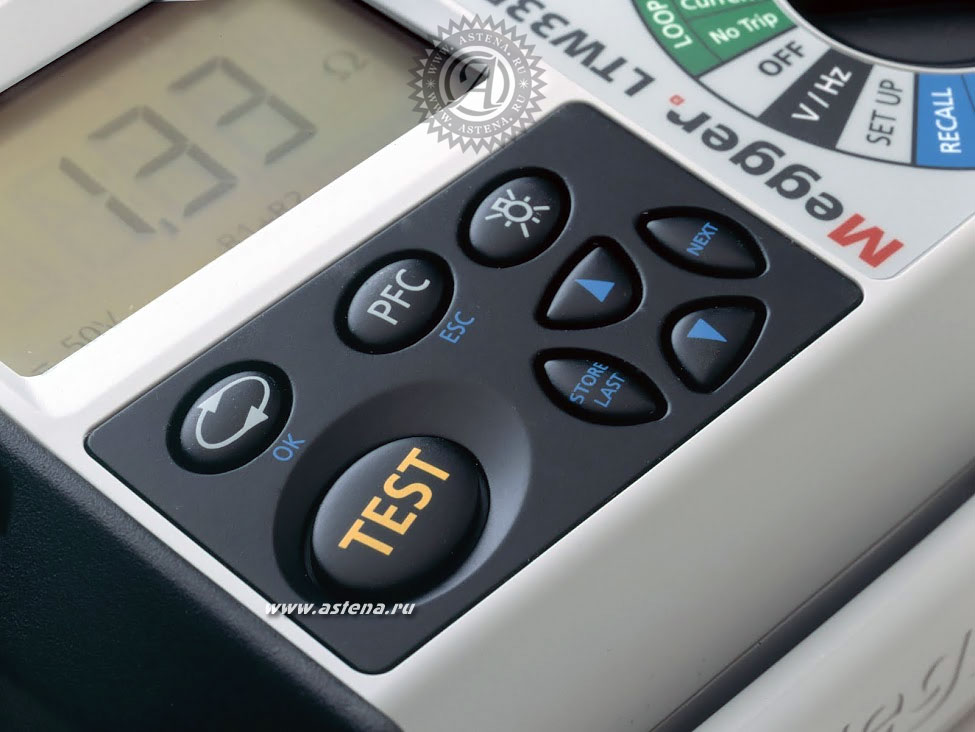

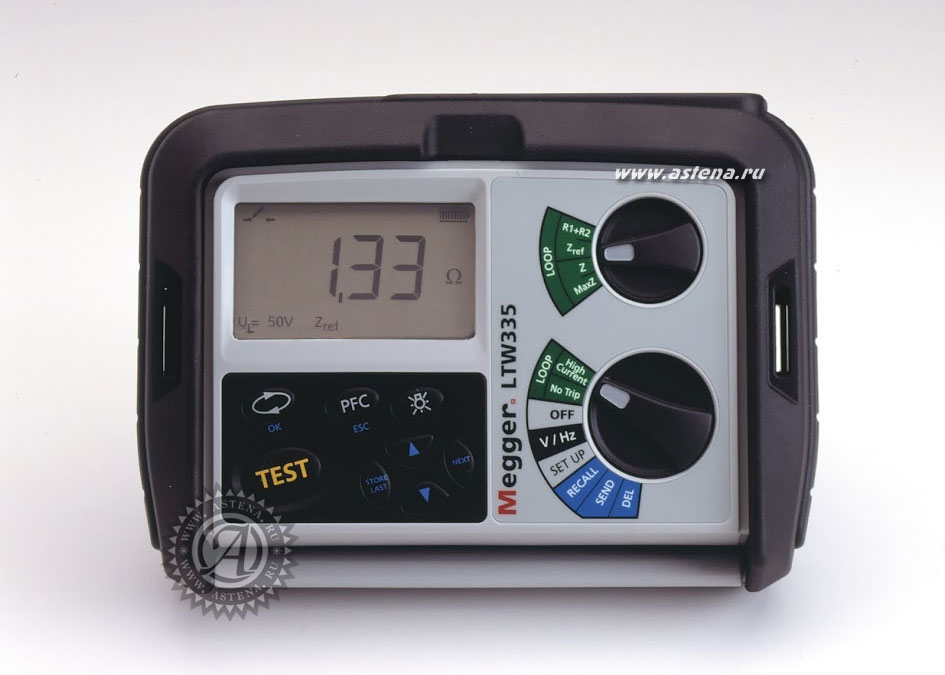

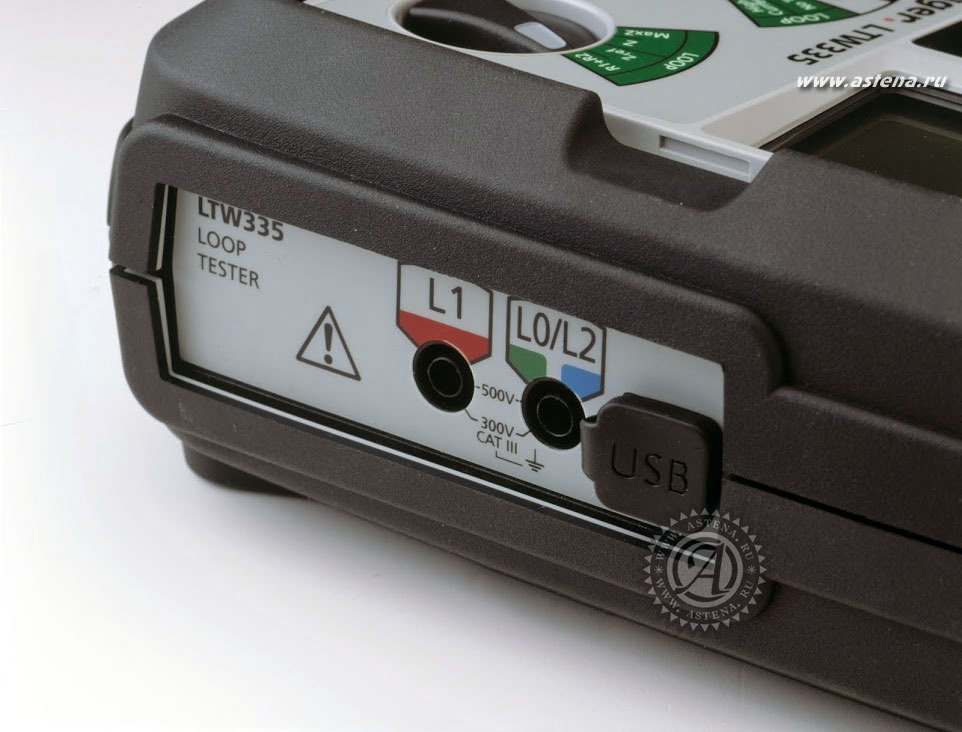

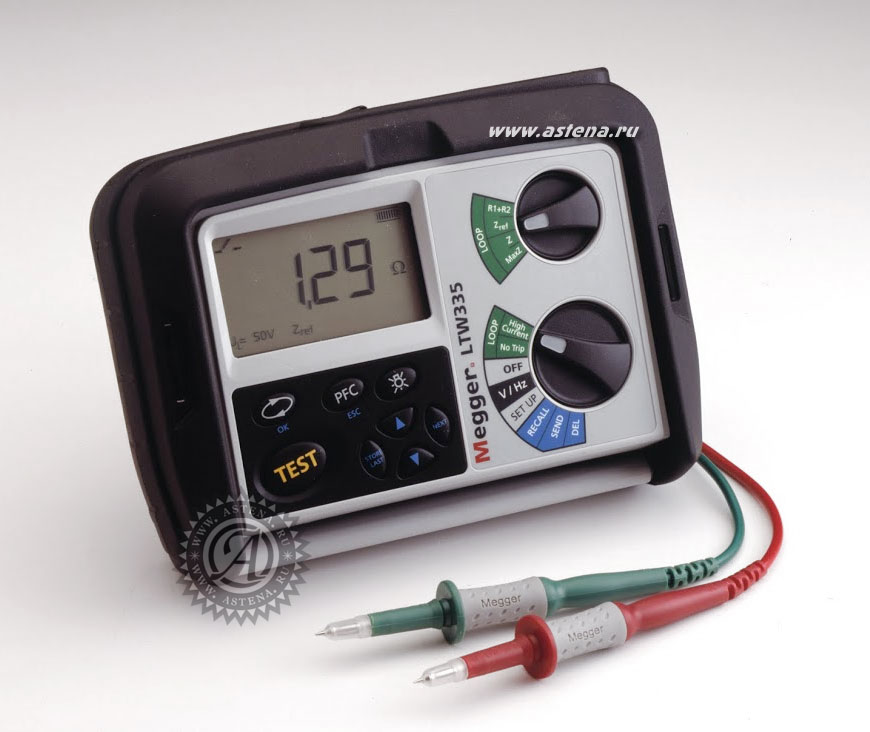

Фотография прибора LTW335 Megger Измеритель сопротивления петли и тока КЗ LTW335 LTW335 Megger Компактный корпус LTW335 Megger

Производитель измерителя сопротивления петли и КЗ LTW335 - компания Megger Ltd. (Великобритания)
megger

Технические характеристики

Параметры Значения
Точность (факторы влияющие на точность)
Температура окружающей среды 23°С + 2°С
Номинальное напряжение 230 В переменного тока ± 1%
Измерение напряжения
Только переменный ток от 50 В до 440 В
Точность ±2% ±1 В
Измерения частоты
Диапазон от 25 Гц до 99.99 Гц
Точность +0.1 Гц
Тестирование контура (в режиме NO-TRIP и высокоамперное тестирование)
Напряжение источника от 50 В до 440 В (50 Гц)
Диапазон измерения от 0.01 до 2000
Точность ±5% ±0.03 Ом (~230 В)
±10% ±0,03 Ом (~100 В и ~300 В)
±15% ±0.03 Ом (~50 В)
Номинальный ток при тестировании
Тестирование в режиме No-Trip 15 mA при ~230 В
Тестирование в высокоамперном режиме 4 A при ~230 В
EN61557 рабочий диапазон от 0.30 до 1000
Ориентировочный максимально допустимый ток (PFC)
Максимально допустимый ток = Измеренное напряжение / Сопротивление контура
Максимальный диапазон В режиме No Trip: 20 KA
Высокоамперный режим: 20 KA
Режим высокого разрешения: 40 KA
Точность зависит от типа теста и измерненного значения напряжения
Условия эксплуатации
Рабочий диапазон температур от -10°C до +60°C
Относительная влажность 90% макс. при +40°C
Температура хранения от -25°C до +70°C
Макс.высота над уровнем моря 2000м без изменения параметров работы
Степень защиты от воздействий окружающей среды IP54
Питание
Батареи щелочные AA
Аккумуляторные батареи 8 x 1.2В NiMH элемента
Время работы от батреи 2000 циклов тестирования
Механические данные
Масса 1000г ±10%, включая измерительные провода
Габаритные размеры 203 x 148 x 78 мм
