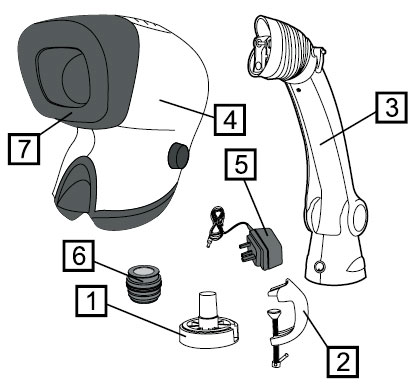

1. Универсальный держатель
2. Струбцина
3. Универсальный штатив
4. Оптическая головка
5. Сетевой адаптер
6. Объектив
7. Антибликовая насадка
Монтаж

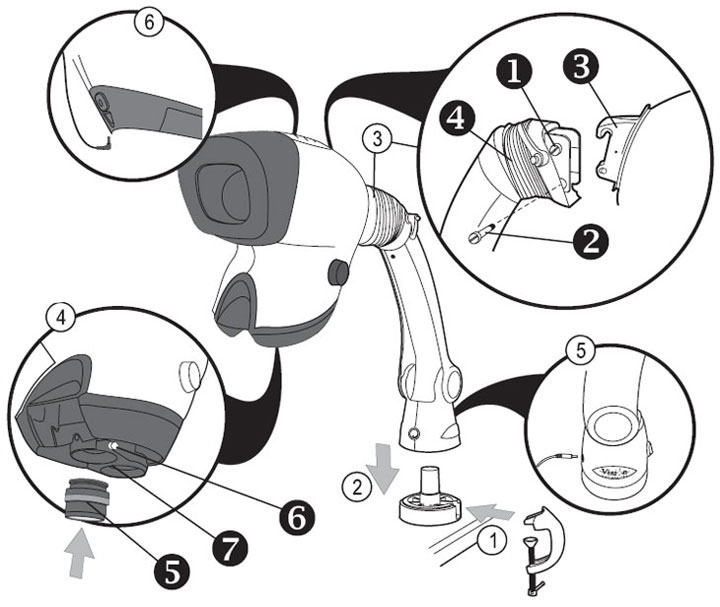

1. Закрепите универсальный держатель на рабочей поверхности с помощью прилагающейся струбцины или с помощью соответствующих винтов, находящихся в отверстиях, высверленных в держателе.
2. Поместите универсальный штатив на универсальный держатель. Опустите его до упора не центрирующий буртик.
3. Ослабьте верхний крепежный болт 1 на универсальном штативе. Удалите нижний крепежный болт 2. Осторожно поместите установочный крюк 3 оптической головки Mantis на верхний крепежный болт универсального штатива. Установите на место нижний крепежный болт, следя за тем, чтобы он прошел через нижнюю установочную опору оптической головки Mantis. Затяните верхний и нижний крепежный болты, а затем установите на место резиновую манжету универсального штатива 4.
4. Установите выбранный объектив 5 в гнездо объектива (при этом логотип Vision обязательно должен быть спереди) и затяните зажимной винт 6. При необходимости поверните колонку объективов 7 и установите другой объектив таким же образом.
5. Убедитесь, что сетевой адаптер соответствует напряжению питания, и подключите его вилку к подходящей сетевой розетке, а выходной разъем – к основанию универсального штатива.
6. Подключите выходной провод в верхней части универсального штатива к задней части оптической головки. Не пытайтесь подключать источник питания непосредственно к оптической головке.
Плановое техническое бслуживание
Влагопоглотитель удаляет излишки влаги из оптической головки.
Отключите источник питания от нижней части головки.
Удалите изоляционную втулку 1, закрывающую влагопоглотитель, и извлеките его.
Замените влагопоглотитель и установите на место изоляционную втулку.

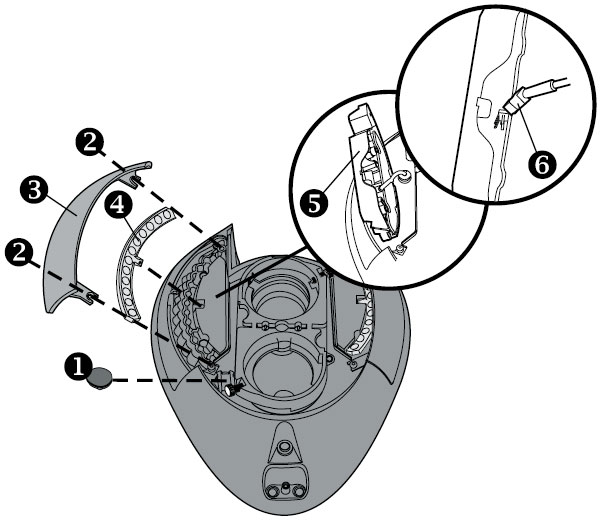

Светодиодные матрицы
Метод извлечения светодиодных матриц идентичен для обеих сторон.
Отключите источник питания от нижней части головки.
Ослабьте два винта 2, которые крепят крышку фильтра/матрицы 3, и снимите крышку.
Поднимите светодиодную матрицу 5 и переверните ее. Отключите соединитель матрицы 6 и извлеките светодиодную матрицу вместе с фильтром 4.
Соберите узел в обратном порядке.
Эксплуатация
Обзор

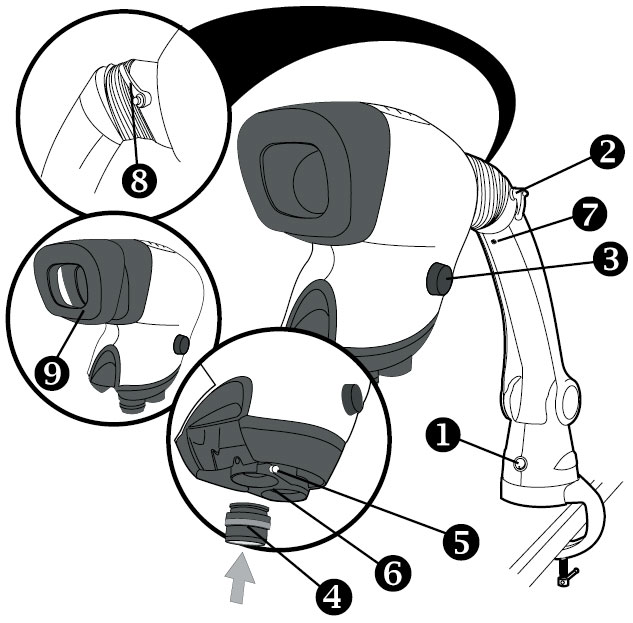

Включите питание системы 1 и поместите объект под
оптической головкой Mantis.
Фокусировка
Ослабив фиксирующий зажим 2, переместите
оптическую головку вверх или вниз таким образом,
чтобы объект находился в фокусе.
Когда устройство будет сфокусировано, затяните
фиксирующий зажим.
Межцентровое расстояние
С помощью ручки регулировки межцентрового расстояния 3 добейтесь комфортного стереоизображения.
Примечание: Регулировка межцентрового расстояния очень важна для
комфортного просмотра; она должна выполняться индивидуально для
каждого пользователя Mantis.
Смена объективов
Чтобы сменить объектив 4, ослабьте зажимной винт объектива 5 и снимите объектив. Храните объектив в
поставляемом контейнере.
Установите выбранный объектив в гнездо объектива и затяните зажимной винт.
Также можно повернуть турель объективов 6, чтобы перейти к работе со вторым объективом.
Противовес головки
При смене объектива может потребоваться регулировка противовеса головки. С помощью винта противовеса 7 отрегулируйте оптическую головку таким образом, чтобы в незакрепленном состоянии она не двигалась вверх или вниз
(поворачивайте винт по часовой стрелке для более легких объективов и против часовой стрелки – для более тяжелых).
Регулировка наклона головки (опция)
Ослабьте фрикционный фиксатор наклона 8, переместите оптическую головку вверх или вниз в требуемое положение,
а затем затяните фрикционный фиксатор.
Снятие насадки
В определенных условиях освещения качество изображения можно улучшить, сняв антибликовую насадку 9.
Общий уход
Когда устройство Mantis не используется, накрывайте чехлом.Удаляйте пыль с помощью мягкой щетки или протирочной ткани, кроме объективов.
Экран для визуального наблюдения и объективы Mantis следует очищать тканью для протирки оптики.
Когда принадлежности не используются, храните их в обеспыленной среде.
Обслуживание
Обслуживание и ремонт должны выполнять только инженеры по эксплуатационному обслуживанию, уполномоченные Vision Engineering.
