Инструкция по сборке углового стола



Инструкция по сборке углового стола КОМФОРТ

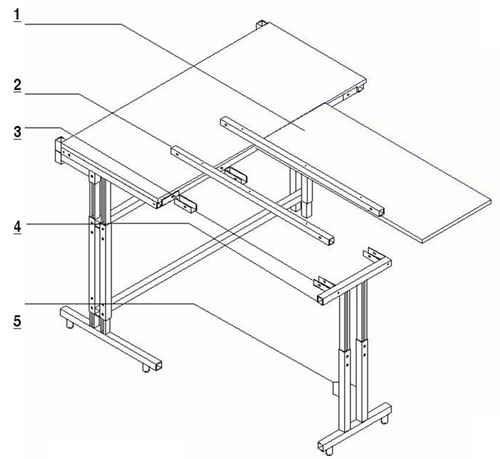

В комплект углового стола входят:

1. Столешница углового стола - 1шт
2. Поперечина углового стола – 2шт
3. Верхняя часть боковины стола– 1 шт
4. Скоба крепежная – 4шт
5. Нижняя часть боковины стола– 1шт
6. Винт М6х50 – 7шт
7. Гайка, шайба М6 – 7шт
8. Пластина с 2-мя отв. – 1шт
9. Болт М10 – 2шт
10. Заглушка 40х40 – 4шт
11. Пластина с 1-им отв. – 2шт
12. Ножка регулируемая – 2шт
13. Саморез – 6шт

Последовательность сборки

1. Аккуратно распаковать комплект углового стола.
2. В отверстия, расположенные на нижней части боковины стола – 54, вставить болты М10 – 9, и наживить их на пластину с 2-мя отв. – 8, таким образом, чтобы пластина оказалась во внутренней полости нижней части боковины.
3. В нижнюю часть – 5, вставить верхнюю часть боковины – 4, таким образом, чтобы болты М10 проходили сквозь паз верхней части, а пластины – 8, оказались в ее внутренней полости.
4. С помощью винтов М6х50 – 6, гаек и шайб – 7, к верхней части боковины углового стола прикрепить крепежные скобы -3, таким образом как показано на рисунке.
5. Аналогично прикрепить скобы и к поперечине основного стола Комфорт ( Предварительно из крепежной скобы основного стола Комфорт вывернуть винт М6х50, пропустить его через торцевое отверстие скобы и ввернуть обратно (см. рис.))
6. Установить поперечины углового стола, зафиксировав их болтами М6х50 – 9.
7. С помощь саморезов - 13, закрепить столешницу углового стола -1, предварительно выровняв ее по краям.
8. Установить заглушки 40х40 – 10.
