Инструкция по установке тумбы подвесной для стола островного



Инструкция по установке тумбы подвесной для стола островного

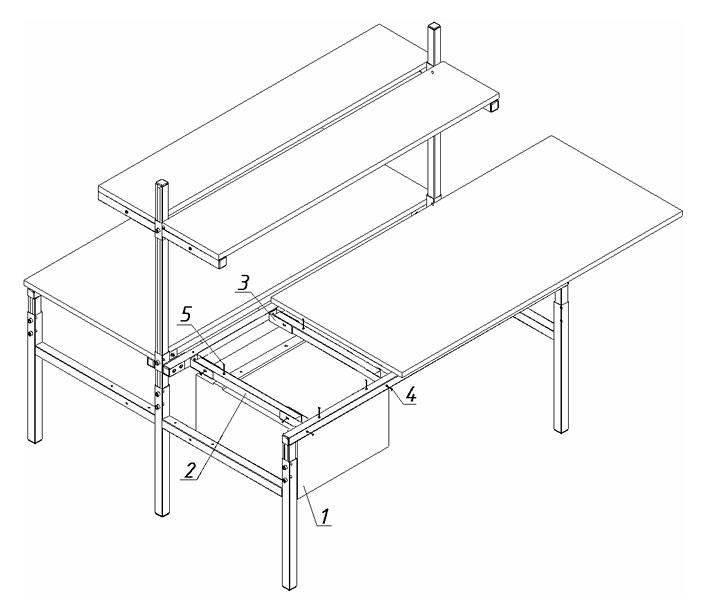

В комплект тумбы подвесной для стола островного входит:

1. Подвесная тумба – 2 шт.
2. Поперечина подвесной тумбы – 4 шт.
3. Скоба крепежная – 8 шт.
4. Винт М6х50 – 16 шт.
5. Винт М6х50 с потайной головкой – 8 шт.
6. Гайка М6 – 24 шт.
7. Шайба 6 – 24 шт.
8. Инструкция по установке – 1 шт.

Последовательность сборки

1. Если столешницы уже установлены - снимите их.
2. Аккуратно распакуйте комплект тумб.
3. Установите крепежные скобы 3 на поперечинах стола при помощи винтов 4, гаек 6 и шайб 7.
4. В крепежные скобы 3 вставьте поперечины подвесной тумбы 2 таким образом, чтобы отверстия в скобах 3 совпадали с отверстиями в поперечинах 2.
5. Закрепите их при помощи винтов 4, гаек 6 и шайб 7.
6. Вставьте винты 5 в поперечины подвесной тумбы и поперечины стола сверху.
7. Прикрепите подвесные тумбы к поперечинам при помощи винтов 5, гаек 6 и шайб 7.
8. Затяните весь крепеж до рабочего состояния.
9. Установите столешницы.
