Инструкция по установке тумбы подвесной для стола



Инструкция по установке тумбы подвесной для стола

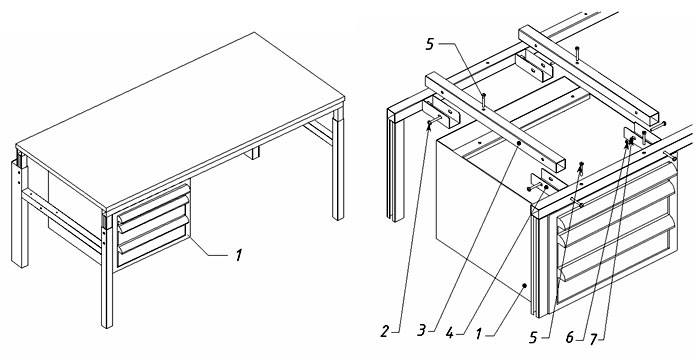

В комплект тумбы подвесной для стола входит:

1. Тумба подвесная– 1 шт.
2. Винт М6х50 – 8 шт.
3. Поперечина тумбы подвесной – 2 шт.
4. Скоба крепежная – 4 шт.
5. Винт М6х50 с потайной головкой – 4 шт.
6. Гайка М6 – 12 шт.
7. Шайба 6 – 12 шт.
8. Инструкция по установке – 1 шт.

Последовательность сборки

1. Если столешница уже установлена - снимите ее.
2. Аккуратно распакуйте комплект тумбы.
3. Установите крепежные скобы 4 на поперечинах стола при помощи винтов 2, гаек 6 и шайб 7.
4. В крепежные скобы 4 вставьте поперечины подвесной тумбы 3 таким образом, чтобы отверстия в скобах 4 совпадали с отверстиями в поперечинах 3.
5. Закрепите их при помощи винтов 2, гаек 6 и шайб 7.
6. Вставьте винты 5 в поперечины подвесной тумбы и поперечины стола сверху.
7. Прикрепите подвесные тумбы к поперечинам при помощи винтов 5, гаек 6 и шайб 7.
8. Затяните весь крепеж до рабочего состояния.
9. Установите столешницу.
