Инструкция по сборке углового стола



Инструкция по сборке углового стола


В комплект углового стола входят:

1. поз. 6 – Поперечина – 2шт

2. поз. 38 – Столешница – 1шт
3. поз. 24 - Болт М6х50 – 4шт
4. поз. 33 – Заглушка 35х35 – 2шт
5. поз. 34 – Заглушка 40х40 – 2шт
6. поз. 9 – Скоба крепежная – 2шт
7. поз. 11 - Пластина крепежная с 2 отв. – 2шт
8. поз. 1 - Боковина углового стола  – 1шт
9. поз. 40 - Саморез 5х50 – 6шт
10. поз. 25 - Гайка М6, шайба М6 – 4шт
11. поз. 27 -  Болт М10 – 4шт

Последовательность сборки

1. Аккуратно распаковать комплект углового стола.

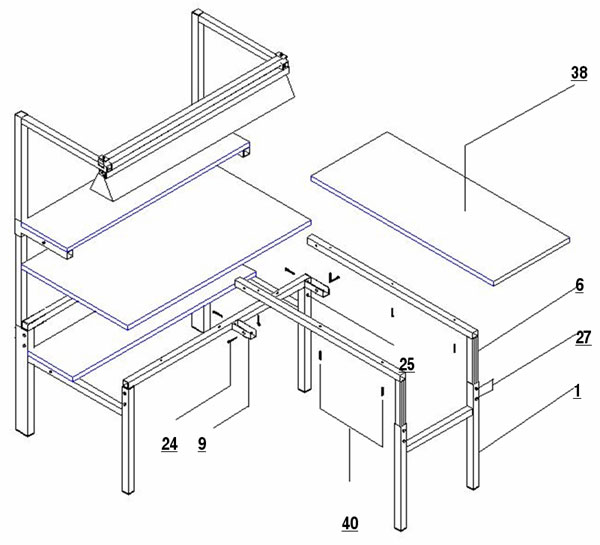

2. Прикрепите крепежные скобы - 9 к поперечине основного стола, и закрепите их таким образом, как показано на рисунке, с помощью болтов 24, гаек, и шайб 25.
3. В боковину углового стола вставьте болты 27, и наживите их на крепежные пластины 11.
4. Наденьте  боковину 1 поперечины углового стола 6 таким образом, чтобы крепежные пластины 11, оказались во внутренней поперечины 6, а болты 27 проходили сквозь пас поперечины.
5. Зафиксируйте  поперечины углового стола 6, на высоте поперечин основного стола.
6. В крепежные скобы 9, установите собранную конструкцию, и зафиксируйте ее с помощью болтов 24, гаек и шайб 25.
7. Положите столешницу на собранный каркас, и прикрепите ее к нему, с помощью саморезов 40, предварительно выровняв ее по краям.
8. Установите заглушки 33, 34.
9. Затяните все крепления на столе до рабочего состояния.
