Инструкция по сборке стола ВИКИНГ

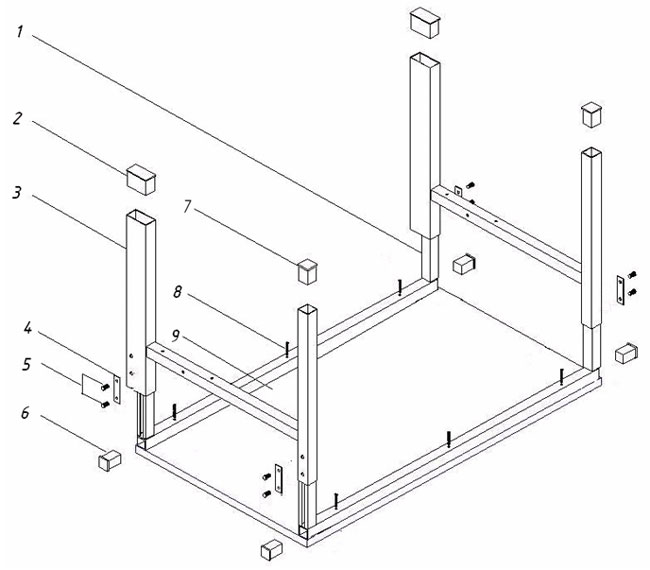

В комплект стола Викинг входят:

1. Поперечина стола – 2 шт.
2. Заглушка 40х80 – 2 шт.
3. Боковина стола – 2 шт.
4. Пластина крепежная с 2-мя отв. – 4 шт.
5. Болт М10х25 – 8 шт.
6. Заглушка 35х35 – 4 шт.
7. Заглушка 40х40 – 2 шт.
8. Саморез М5х55 – 6 шт.
9. Столешница – 1 шт.
10. Шестигранный ключ – 1 шт.

Последовательность сборки

1. Аккуратно распаковать комплект стола.
2. Сборка стола выполняется в перевернутом положении.
3. Вставить во внутреннюю полость трубы боковины стола – 3 крепежную пластину – 4. Удерживая ее рукой,   через отверстия в стяжке наживить на пластину болты – 5.
4. Надеть на поперечины стола – 1 боковины стола – 3, таким образом, чтобы болты – 5 вошли в паз поперечины, а крепежные пластины – 4 оказались во внутренней полости поперечины.
5. Зафиксировать взаимное положение боковин – 3 и поперечин – 1 стола затянув шестигранным ключом – 10 болты – 5. Соединение сильно не затягивать, для возможности корректировки по высоте боковины и поперечины стола.
6. Уложить столешницу – 9 на ровную поверхность.
7. Установить на столешницу – 9 собранный металлический каркас.
8. Выровнять переднюю сторону каркаса таким образом, чтобы боковые поверхности поперечин стола – 1 были заподлицо с торцевой поверхностью столешницы – 9. Закрепить каркас по передней кромке при помощи саморезов – 8. Саморезы – 8 не затягивать для возможности выравнивания каркаса.
9. Выровнять заднюю сторону каркаса таким образом, чтобы боковые поверхности поперечин стола – 1 были заподлицо с торцевой поверхностью столешницы – 9.
10. Закрепить каркас по задней кромке при помощи саморезов – 8. Саморезы – 8 не затягивать для возможности выравнивания каркаса.
11. Проверить взаимное положение каркаса и столешницы – 9.
12. Затянуть саморезы – 8 до рабочего состояния.
13. Установить заглушки 2, 6, 7.
14. Перевернуть собранный стол в рабочее положение.
15. Установить требуемую высоту стола, при помощи болтов – 5.
16. Затянуть болты – 5 до рабочего состояния.
